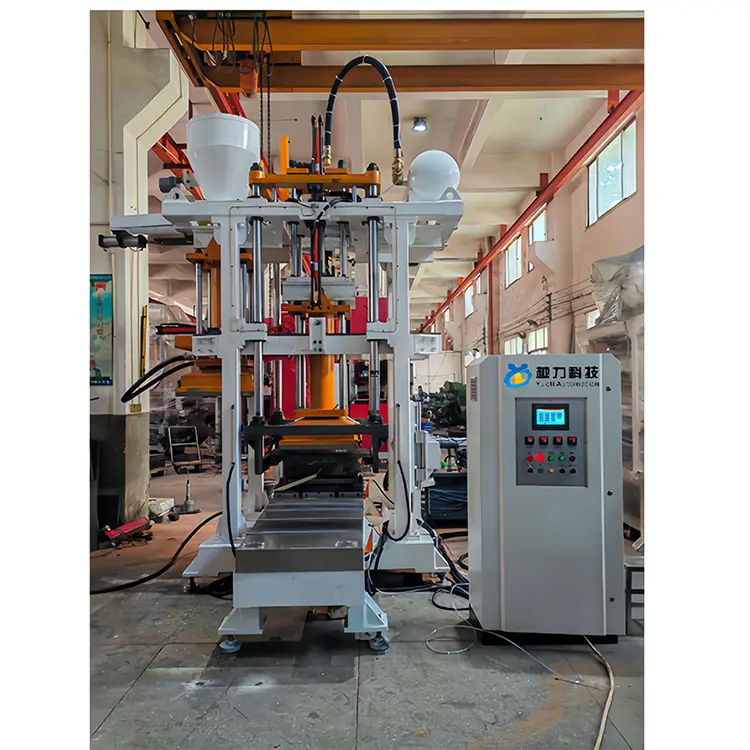

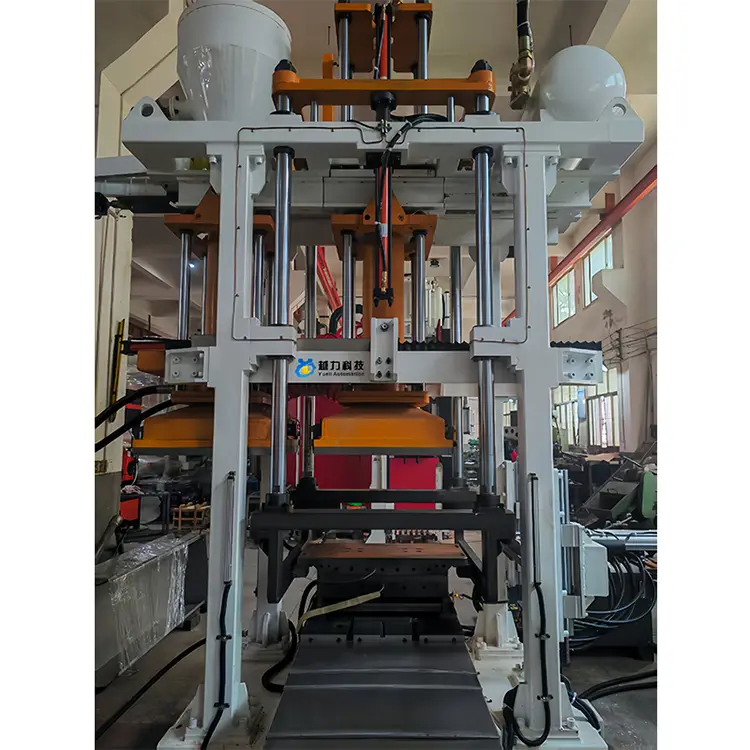

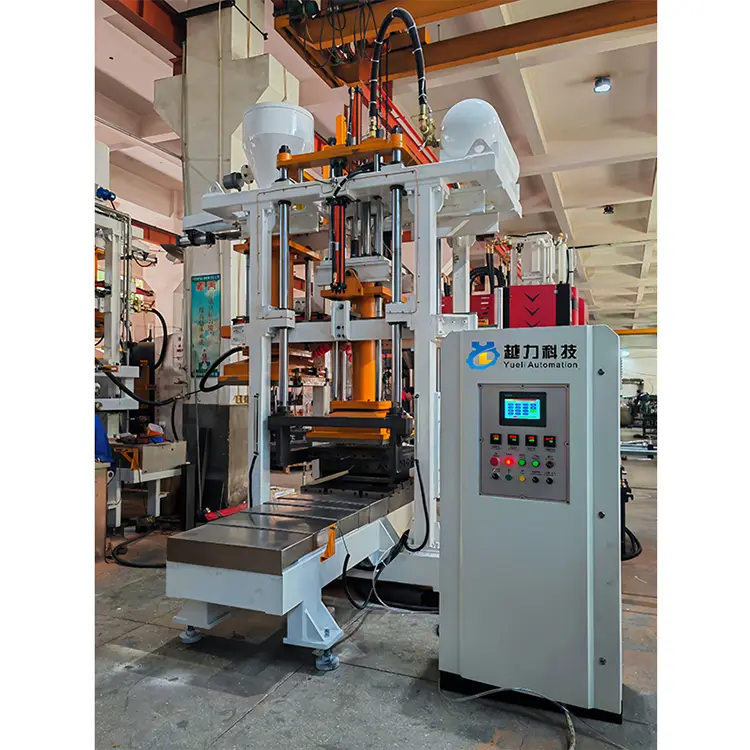

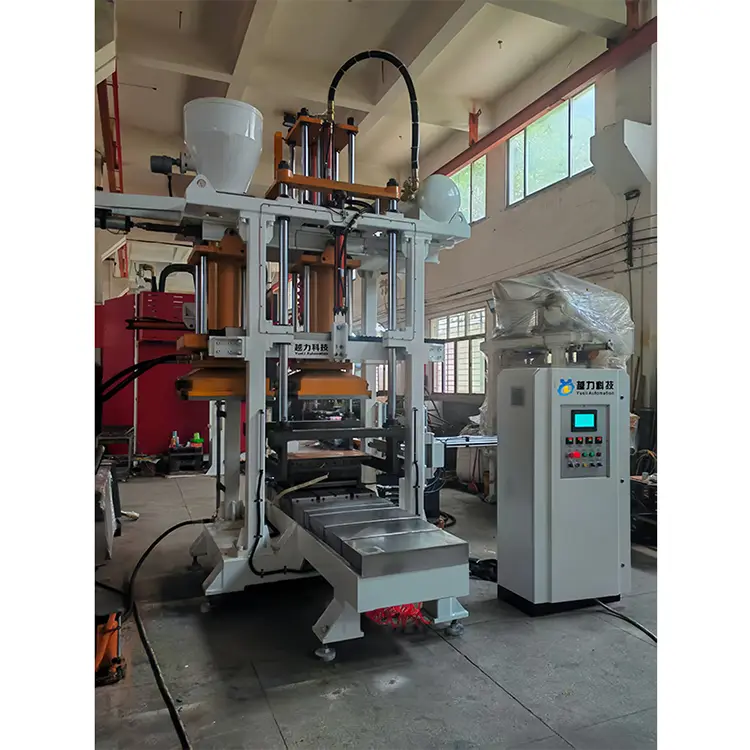

وصف المنتج

آلية الرماية الأساسية التلقائية التلقائية التلقائي بالكامل. فراق العفن الأفقي

نموذج المعدات	YL1080H-40A أخذ العينات الأساسية خارج توجيه التزلج
اسم الجهاز	الآلة التلقائية تلقائيا بوكس كول حقن. التصنيف الأفقي
سمات الجهاز	الممتازة الرملية العمودية. فراق أفقي للقالب
الشركة المصنعة	العلامة التجارية "Yueli" في مقاطعة فوجيان

◆ مقدمة المعدات:

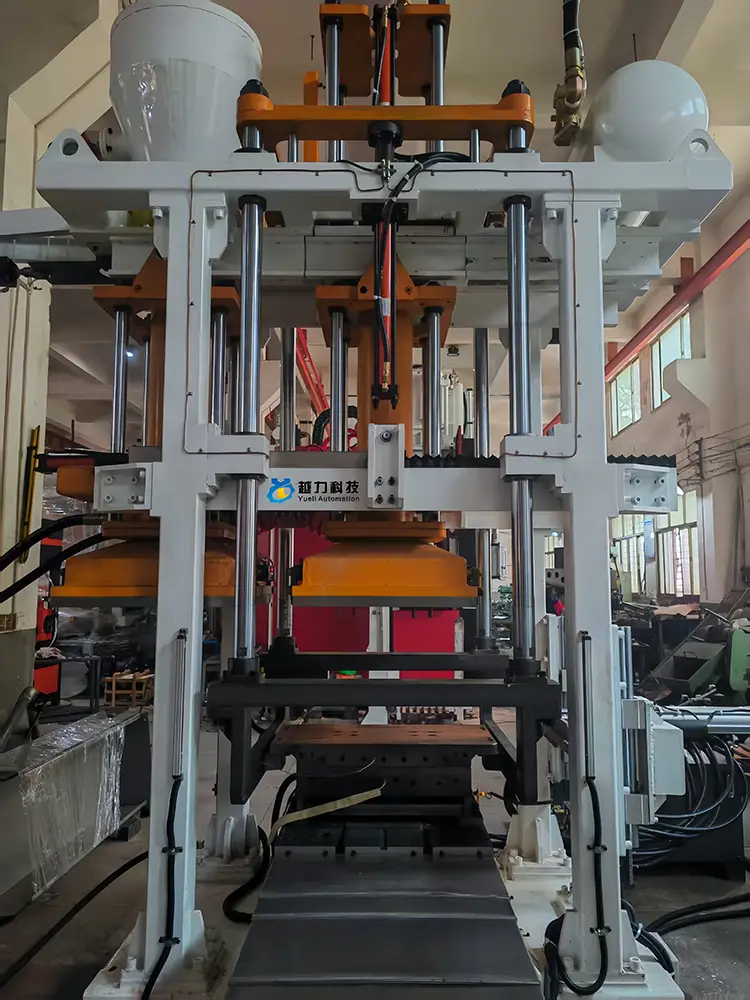

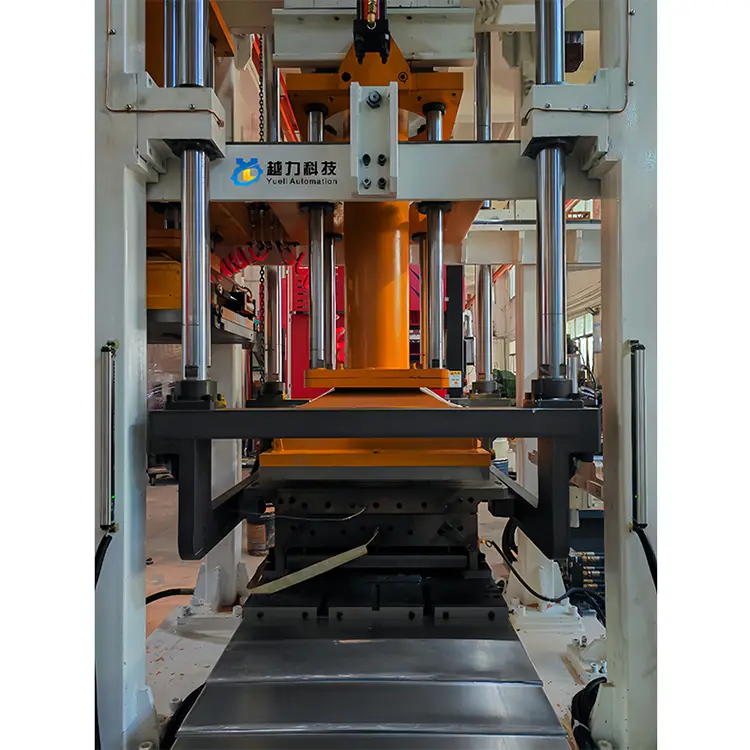

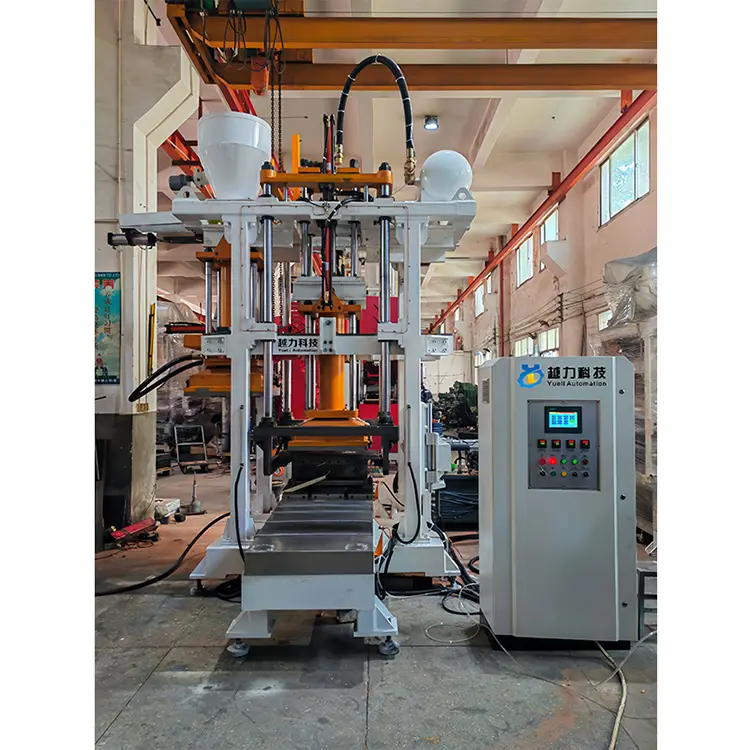

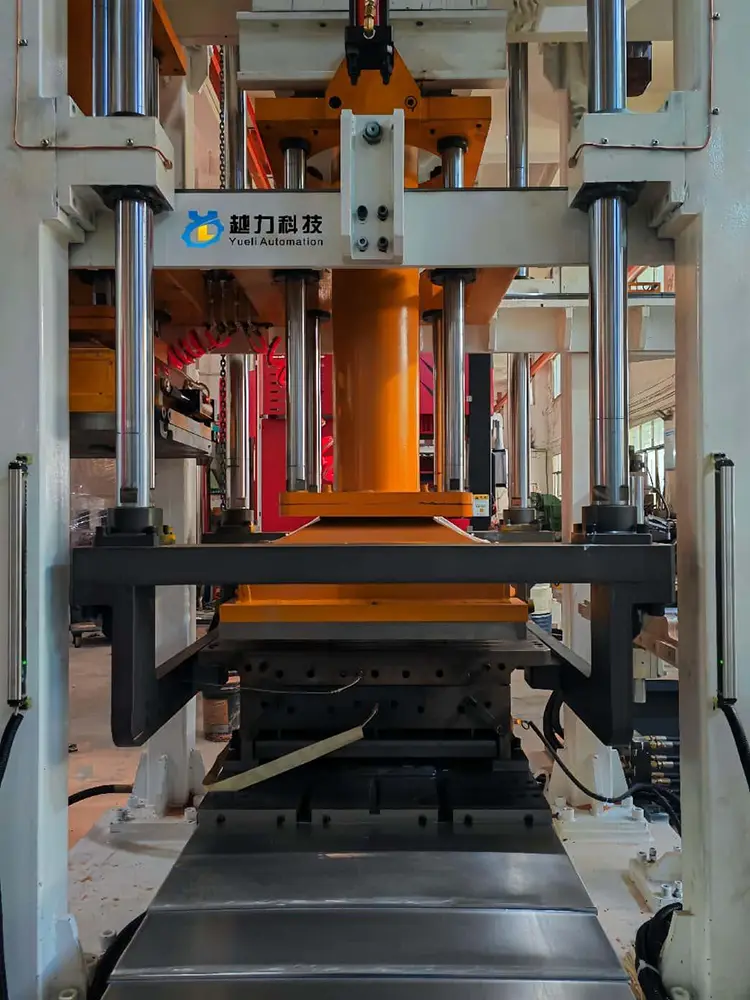

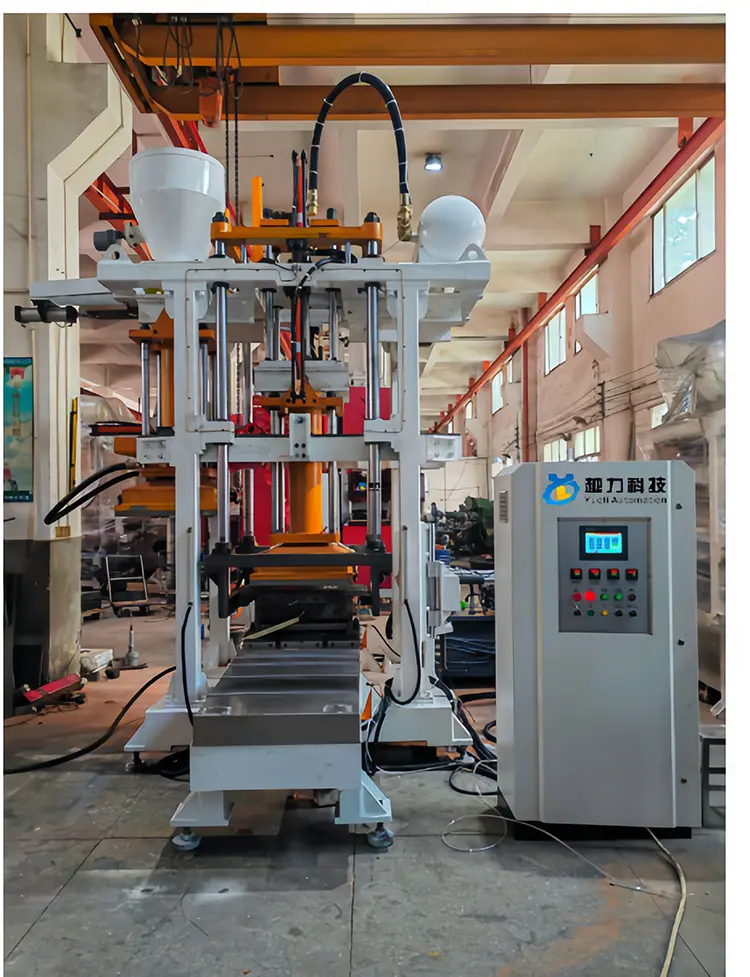

[آلة التصوير الأساسي التلقائي التلقائي بالكامل. فراق العفن الأفقي]

YL1080H-40A آلة التصوير الأساسية CORE CORE التلقائي التلقائي بالكامل [إطلاق الرمال الرأسية الممتازة. "الفراق الأفقي من العفن.

نظام التحكم في برنامج PLC قابل للبرمجة. نظام الهيدروليكي الدقيق. الإزالة الأساسية من الخارج من آلة الانزلاق الدليل الخطي. إضافة الرمال التعريفي المصعد

تتميز آلة التصوير الأساسية التلقائية التلقائية بالكامل (فراق القالب الأفقي) أيضًا في تصوير رمل رأسي ممتاز. فراق أفقي للقالب. تتم إزالة الدليل الخطي الدقيق للقالب السفلي لأخذ الأساس. تعمل آلة إضافة الرمل الذكية الاستشعار ، المعدات التلقائية/اليدوي بالكامل للتشغيل الأساسي ، على مبدأ حقن الرمال الخام المختلطة في الصندوق الأساسي ، وتهب الغاز ثم تصلب سريعًا ، وبالتالي تحقيق سطح ضيق وسلس. تستخدم منتجات Core Core Core ذات الجودة العالية ذات الأبعاد الدقيقة على نطاق واسع في الصناعات مثل الحماية من حريق الصمامات ، وصب مكدس قذيفة الحديد الزهر ، والصب الدقيق لسبائك الألومنيوم الجديدة.

◆ مواصفات المعدات الرئيسية والنماذج

①yl660h-25a ②yl870h-25a ③yl1080h-40a ④yl1210h-50a ⑤yl1512h-50a

◆ وظائف المعدات الرئيسية [YL1080H-40A CORM CORM. "أخذ العينات الأساسية خارج توجيه التزلج.

1. فراق أفقي من القوالب. نظام التحكم في Siemens الألماني

2. نظام الهيدروليكي الدقيق في Inovance ، نظام الهوائي الدقيق تايوان Airtac

3. يتم أخذ النواة من الجزء الخارجي من آلة الانزلاق الدقيقة الدقيقة للموت السفلي ، ويتم استخدام آلة إضافة رمال الاستشعار الذكية

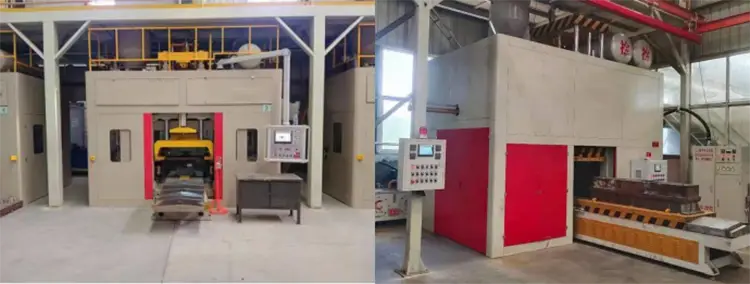

4. آلة صب صديقة للبيئة ، مع تصميم متكامل للدخان وإزالة الغبار للوحة المعدات الشاملة

◆ المعلمات الفنية للمعدات الرئيسية [YL1080H-40A COLL CORM] "أخذ العينات الأساسية خارج توجيه التزلج.

1. الحد الأقصى لوزن قالب الرمل	50 كجم لكل قالب (حجم حقن الرمال)
2. الحد الأقصى لحجم القالب	1000 × 800 × 700 مم
3. أبعاد لوحة تصاعد القالب	1000 × 800 مم [مساحة تثبيت القالب الفعالة]
4. نطاق الرمل الفعال	860 × 660 مم (مع جهاز تنظيف الرمل)
5. السكتة الدماغية لضغط رأس الضغط هو φ80 × 2	≤500mm [servo الدقة الهيدروليكية]
6. السكتة الدماغية من اسطوانة التثبيت هي φ80 × 2	≤500mm [servo الدقة الهيدروليكية]
7. مساحة فتح العفن القصوى	900mm
8. مساحة إغلاق العفن الدنيا	400mm
9. سعة تخزين الرمال من القادوس الرملية	300 كجم
10. مولد ثلاثي إيثيل أمين	DZ-40A
11. الجهد المعدات	ثلاث مراحل AC380V.50Hz
12. وضع القيادة	نظام الهيدروليكي الدقيق + هوائي
13. طريقة أخذ العينات الأساسية	الإزالة الأساسية خارج الدليل الخطي السفلى آلة انزلاق الجهاز/القالب خارج الماكينة
14. نوع العفن العلوي: φ80 × 80mm	≤80mm [servo الدقة الهيدروليكية. خط سير القابل للتعديل
15. وزن الصافي للمعدات	9000 كجم
16. أبعاد المعدات	4000 × 3300 × 3600mm

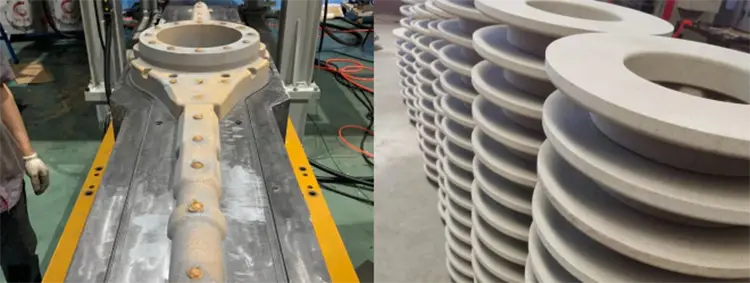

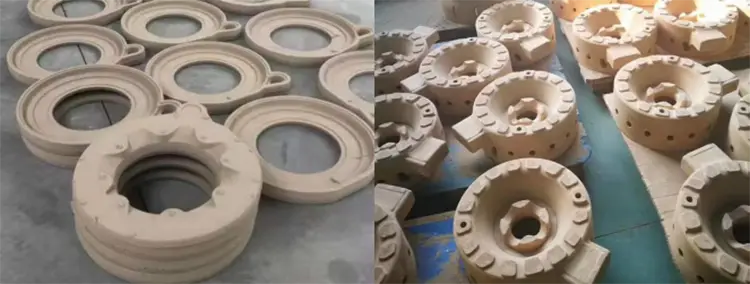

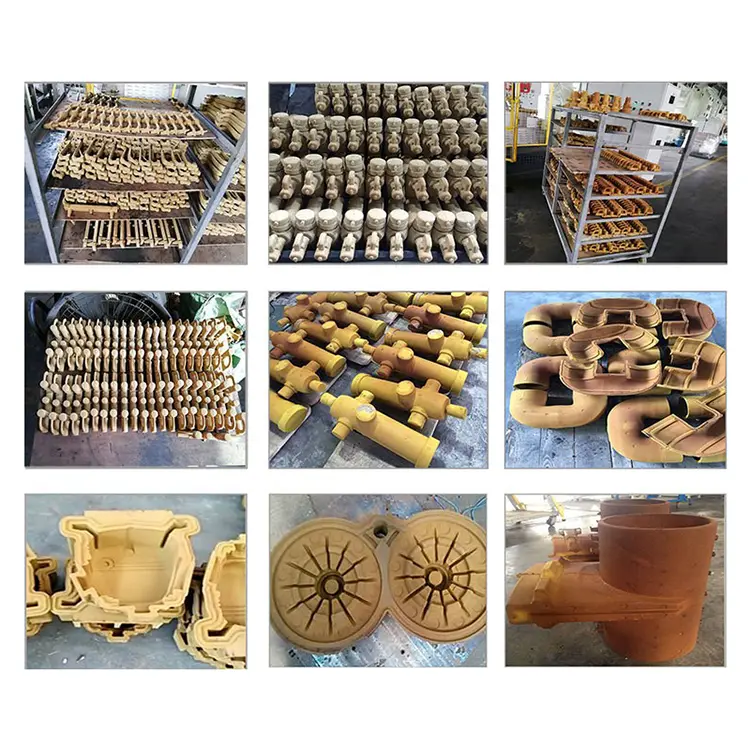

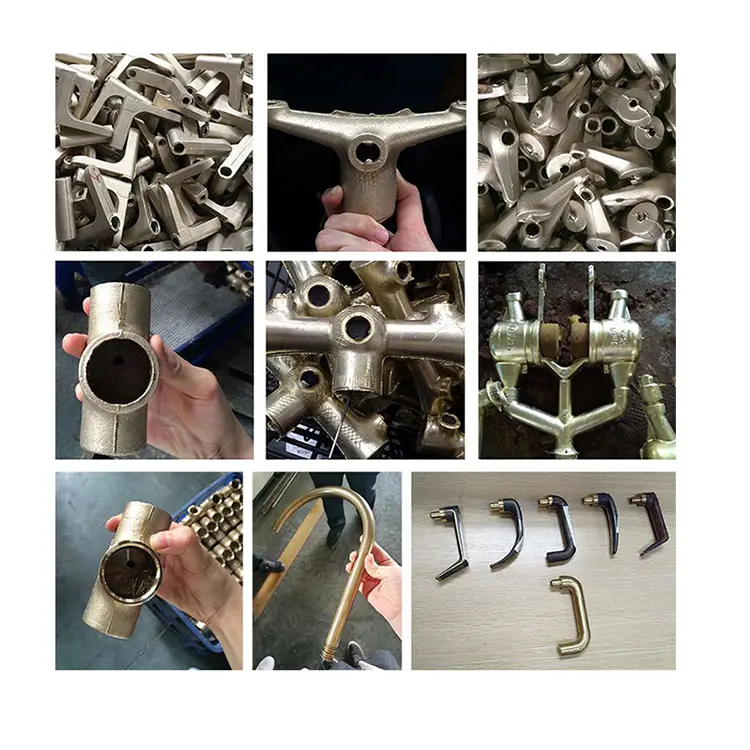

◆ شاشة منتج قالب الرمل [YL1080H-40A CORM CORM. "أخذ العينات الأساسية خارج توجيه التزلج.

◆ إجراءات عمل المعدات [YL1080H-40A CORM CORM. "أخذ العينات الأساسية خارج توجيه التزلج.

إدخال أسفل القالب → إغلاق القالب [الضغط الهبوطي] → إدخال وحدة الجمع [وحدة التخلص من الأساس] → دخول رأس الحقن الرملي → رأس حقن الرمل للضغط إلى أسفل → حقن الرمل → رأس حقن الرمل → ارتفاع رأس الحقن

كشط الرمل (الرمل التنظيف) → الضغط الهبوطي لرأس حقن الهواء → حقن الهواء → تصلب جوهر الرمل → تراجع الوحدة المدمجة (الإزالة الأساسية وإعادة ضبطها) → القالب العلوي (القالب الرملي المتبقي في القالب السفلي (RESET Out (RESET) OPENT OPENT (RANTER OPER) demolding) → إزالة النواة خارج الجهاز

◆ تكوين المعدات [YL1080H-40A CORM CORM. "أخذ العينات الأساسية خارج توجيه التزلج.

1.

أزرار التبديل الراقية Siemens Series [زر ابدأ ، مفتاح ترس الدوار]

2. النظام الهيدروليكي: Huichuan Servo Precision Speed Speed System System ، Taiwan Brand Hydraulic Components

3. نظام الهوائية: نظام تايوان الهوائي الدقيق [أسطوانات. الصمام الكهرومغناطيسي. معالج مصدر الهواء

4. مكونات SMC الأساسية الهوائية

5. الأجهزة الكهربائية منخفضة الجهد: Snyder الأجهزة الكهربائية منخفضة الجهد. مفتاح القرب Omron. مفتاح الطاقة تايوان مينغوي

5. التحكم في السلامة: تم تجهيز الأجزاء المتحركة من القالب الفتح والإغلاق بستائر لضوء السلامة الاستقرائي

6. نظام التشحيم: تم تجهيز الأجزاء الرئيسية المتحركة من القالب الفتح والإغلاق بنظام تزييت حقن الزيت الأوتوماتيكي

7. عرض الضغط: يتم عرض ضغط الإجراء في المعدات وضغط إطلاق الرمال بشكل مستقل

8. مظهر المعدات: طلاء مسحوق وورنيش الخبز. معالجة سطح الطلاء الراقية

◇ تكوينات مفصلة أخرى:

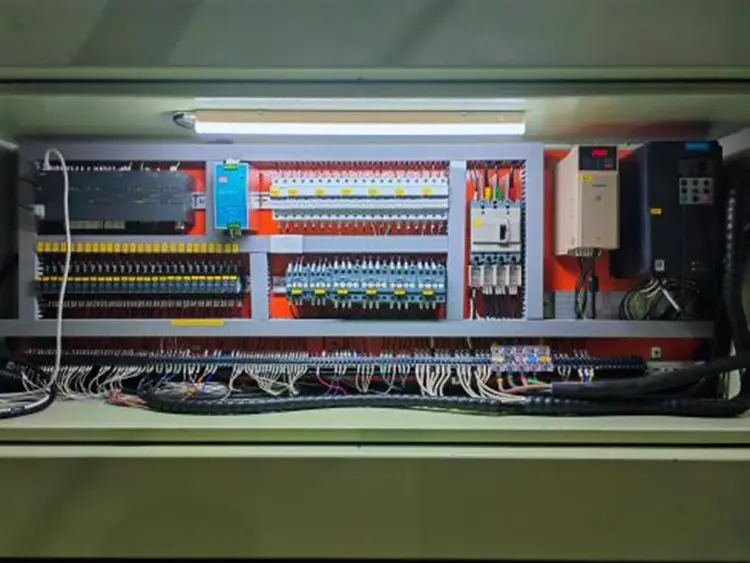

[1] شاشة PLC Touch: Siemens ، ألمانيا

[2] معالج مركز البرنامج: سيمنز ، ألمانيا

[3] مفتاح الضغط على الزر: سيمنز ، ألمانيا

[4] موصل AC: شنايدر

[5] التتابع: شنايدر

[6] مفتاح القرب Omron

[7] تحويل إمدادات الطاقة: مينغوي ، تايوان

◆ الميزات الرئيسية ومزايا المعدات [YL1080H-40A CORM CORM. "أخذ العينات الأساسية خارج توجيه التزلج.

◇ الدقة والاستقرار: يعتمد الهيكل الكلي لآلة الرماية الأساسية لـ YL1080H-40A Core Core Core مبدأ تصميم بنية ميكانيكية عالية المستوى من الدقة والاستقرار ، مع عمليات تصنيع ممتازة وصارمة. يستخدم معدات معالجة الدقة عالية الدقة ، وهيكل الأجزاء المتحركة دقيقة للغاية. بنية الماكينة بأكملها مستقرة ودائمة لفترة طويلة.

◇ الممتازات الممتازة: تتميز آلة الرملية الرملية YL1080H-40A ببرودة برميلات الرمال الرملية الممتازة ، بالاعتماد على إطلاق النار على المعدات.

مبدأ الرمال والتأثير الجاذبية الطبيعية لرمال الراتنج ؛ تم تجهيز القالب بطريقة عادم سريع وسلس على ثلاثة جوانب في وقت واحد. يمكن أن تملأ عملية صنع الأساس تجويف القالب في أقصر وقت. جوهر الرمل ضيق ، ممتلئ وسلس ، وعائد صنع الأساس مرتفع.

◇ ذكي وفعال: تتميز آلة التصوير الأساسية لـ YL1080H-40A CORE CORE بدرجة عالية من الأتمتة. إنه مزود بأدلة خطية دقيقة لإزالة النوى من القالب السفلي ، مما يجعل الإزالة الأساسية سهلة وأتمتة للغاية. إنه يمكّن شخص واحد من تشغيل آلات متعددة ، وضمان الاستقرار والنعومة والكفاءة والسلامة.

معدل العائد المرتفع: تتميز آلة الرماية الأساسية لـ YL1080H-40A ببرودة بطريقة إطلاق الرمال العمودية الممتازة ، والهيكل الميكانيكي الدقيق المتطرف ، وأداء الختم العالي ، وقوة إطلاق الرمل القوية ، ونوى الرمال الضيقة والسلاسة ، والأبعاد الدقيقة ، والرمل عالية الجودة ذات معدل عالي العائد. يمكن أن تتحكم بفعالية في بدل الآلات من المسبوكات.

◇ حماية البيئة المتطورة: تعتمد آلة تصالب الحقن الأساسي لـ YL1080H-40A CORE CORE معايير حماية البيئة العالية لآلات الصب. أثناء عملية تصميم المعدات ، تم النظر بشكل شامل ودقيق متطلبات حماية البيئة للدخان والغبار أثناء عملية الإنتاج. تم دمج الدخان والغبار بشكل موحد للعلاج ، وقد حسنت آلة صب البيئة العالية المصممة بشكل فعال بيئة ورشة الصب.

◇ رائعة ودائمة: لقد أخذت عملية تصميم آلة التصوير الأساسية لـ YL1080H-40A CORL CORE في الاعتبار تمامًا خدمة الجهاز. يتم تصنيع مكونات مختلفة مع معايير عالية ومواد معقولة بناءً على متطلبات الاستخدام المختلفة. تتم معالجة متطلبات المعالجة الحرارية وتفاصيل المظهر بشكل جيد ، مما يضمن أن المعدات يمكن أن تحافظ على دقتها لفترة طويلة ، وتظل مستقرة وسلسة ، ولها تفاصيل رائعة.

◇ المواد القابلة للتطبيق: الرمال الجافة اللقطة [رمل راتنج الفينول الجاف]

◆ تشغيل المعدات واستخدامها:

(1) تحقق مما إذا تم توصيل أنابيب كمية الهواء ومصدر الطاقة (380 فولت ، 50 هرتز) بشكل صحيح.

(2) إزالة الغبار على الجهاز بعد التثبيت. الأدوات وغيرها من أشجار الشمس.

⑶ ما إذا كانت الجهاز في الموضع الأولي عند فتح القالب لضمان سلامة المشغلين.

⑷ قم بتثبيت القالب (المربع الأساسي) على الجهاز ؛ تحت أي ظرف من الظروف ، قبل فتح صمام الهواء (تزويد الهواء بالمعدات) ، يجب دفع قضيب التثبيت إلى المساحة بين الماكينة القابلة للتجول ورأس حقن الرمال لتجنب الأضرار وضمان سلامة الموظفين.

⑸ أغلق مفتاح الطاقة الرئيسي وجميع مفاتيح دائرة التحكم ، وتحقق من مصابيح عمل الإضاءة. تحقق مما إذا كان ضوء إشارة الطاقة على لوحة التحكم أمرًا طبيعيًا.

(6) افتح صمام السحب الرئيسي وتحقق مما إذا كان ضغط الهواء في أنبوب الهواء ضمن المعدل الطبيعي من 6 إلى 7 كيلو باسكال.

قم بتبديل وضع تشغيل الماكينة إلى الوضع اليدوي وتصحيح ما إذا كان كل جزء متحرك من الجهاز يعمل بسلاسة وعادةً.

سواء كانت إجراءات فتح القالب وإغلاقها سلسة أم لا ، قم بتعيين فتحة العفن المعقولة ووقت الإغلاق وفقًا لخصائص القالب

② تحقق مما إذا كانت الإجراءات المتقدمة والتراجع للوحدة المدمجة ناعمة. قم بتعيين أوقات معقولة وتراجع بناءً على سفر الوحدة النمطية

③ ما إذا كانت الإجراءات المتقدمة والتراجع لرأس الرمال ناعمًا أم لا ، فضع تقدمًا معقولًا ووقت تراجع وفقًا لسكتة دماغية الرمال

④ ما إذا كانت العملية الرملية طبيعية أم لا ، فضع وقتًا معقولًا في الرمل وفقًا لخصائص القالب لعمل الرمل

⑤ ما إذا كان عادم رأس الحقن الرملي يعمل بشكل صحيح يتم تعيينه بشكل عام في 8 إلى 10 ثوانٍ لوقت عادم صندوق الرمال

⑥ ما إذا كانت الإجراءات المتقدمة والتراجع في القالب السفلي ناعمًا أم لا ، وضع تقدمًا معقولًا ووقت تراجع وفقًا لسكتة دماغية القالب السفلي

⑦ تحقق مما إذا كان إجراء القاذف طبيعيًا والنور يعمل بشكل صحيح. قم بتعيين وقت القاذف الأساسي المعقول وفقًا لخصائص القالب

⑧ قم بتبديل وضع التشغيل إلى التشغيل الفردي ، وسيقوم الجهاز تلقائيًا بالدوران وتشغيله عدة مرات دون تحميل. تحقق مما إذا كانت جميع تصرفات الجهاز منسقة ومنظمة ومستقرة وسلسة.

◆ الاحتياطات أثناء عملية التشغيل:

قبل تشغيل الاختبار ، من الضروري إزالة الغبار على الجهاز وإزالة أي أدوات أو غيرها من الحطام المتبقي عليه لمنع الخلل أثناء التشغيل.

قبل بدء العملية ، من الضروري التحقق بعناية من حالة البراغي في جميع أنحاء الجهاز والتأكد من تشديدها.

⑶ قبل بدء العملية ، تحقق مما إذا كانت جميع الأجزاء المتحركة موجودة في الوضع الطبيعي الأولي.

⑷ في حالة فشل الماكينة ، يجب إيقافه على الفور ، وضغط زر التوقف ، وقطع الطاقة والغاز ، وصيانته. ⑸ من الضروري التحقق بشكل متكرر ما إذا كانت مفاصل الدائرة الكهربائية فضفاضة وما إذا كانت مكونات الماكينة قد تضررت.

(6) لا يُسمح للمهنيين بفتح خزانة التحكم الكهربائي عند الإرادة أو وضع أي عناصر متنوعة في الداخل.

يجب على المرء أن يخضع للتدريب وأن يكون على دراية بهيكل الجهاز ، ومبدأ العمل وقواعد التشغيل قبل السماح له بتشغيله. لا يُسمح لأي شخص آخر بتشغيل الماكينة حسب الرغبة.
