آلة إعداد أدوات السرير المسطحة

رقم سري

اسم

حدود

تفسيرات أخرى

1

نظام التحكم

نظام huaxing

2

رمح رئيسي

سرعة الدوران 0-300 في الدقيقة ، وقطر العمود الرئيسي من خلال أنبوب اتصال الثقب هو φ48

3

برغي الرصاص

X-Axis Pitch: 6mm

يبلغ قطر السكتة الدماغية الأقصى للمحور X 600 مم

z-axis pitch: 8mm

الحد الأقصى للسكتة الدماغية للمحور z هو 350 مم

ابدأ المسمار الرصاص

4

محرك المغزل

4KW Servo المغزل

5

محركات المؤازرة والسائقين

مجموعة واحدة من محرك المؤازرة المحورية X ومجموعة واحدة من محرك المحور z-axis

الحد الأقصى لسرعة الموضع للمحور X و Z هو 18- 24 مترًا/دقيقة

نظام huaxing

الحد الأقصى المعياري لمصنع في الاتجاه Z: 14 م/دقيقة

x الاتجاه: 12m/min

6

طريقة التثبيت

اسطوانة دوارة

الربيع تشاك (مخصص)

7

دليل السكك الحديدية

تايوان شينغ

أسطوانة

8

دوران السرير

φ360mm

9

طول طاولة العمل

400mm

10

قطر دوار منضدة العمل

φ80

11

كرر تحديد المواقع

0.005mm

12

شكل بقية السكين

سكين الصف

13

مواصفات أداة الآلة (مم)

1650 بطول *1200 في العرض *1600 في الارتفاع

14

وزن أداة الآلة (كغ)

1000 كجم

15

هيكل السرير

يلقي إطار السرير

16

ورقة الحماية المعدنية

الحماية الكاملة

17

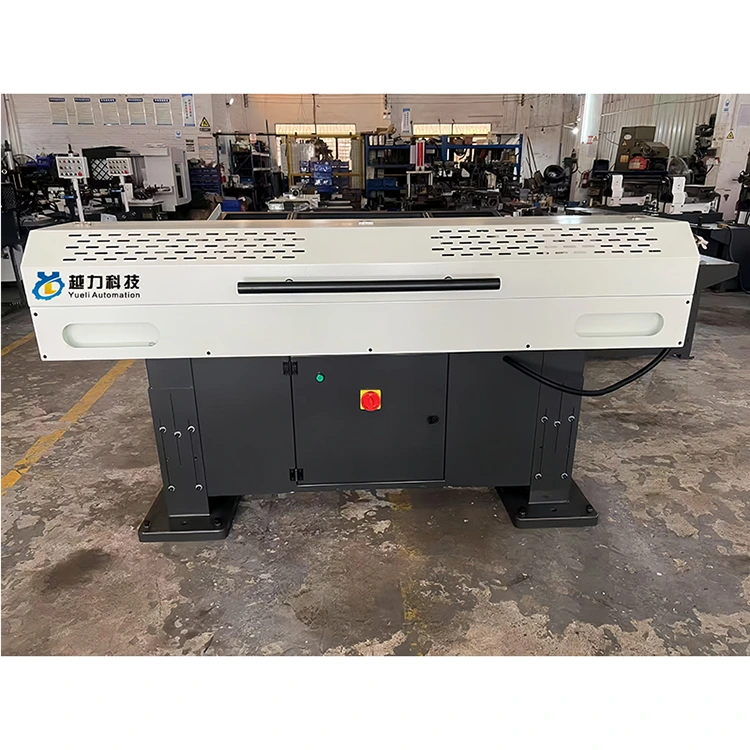

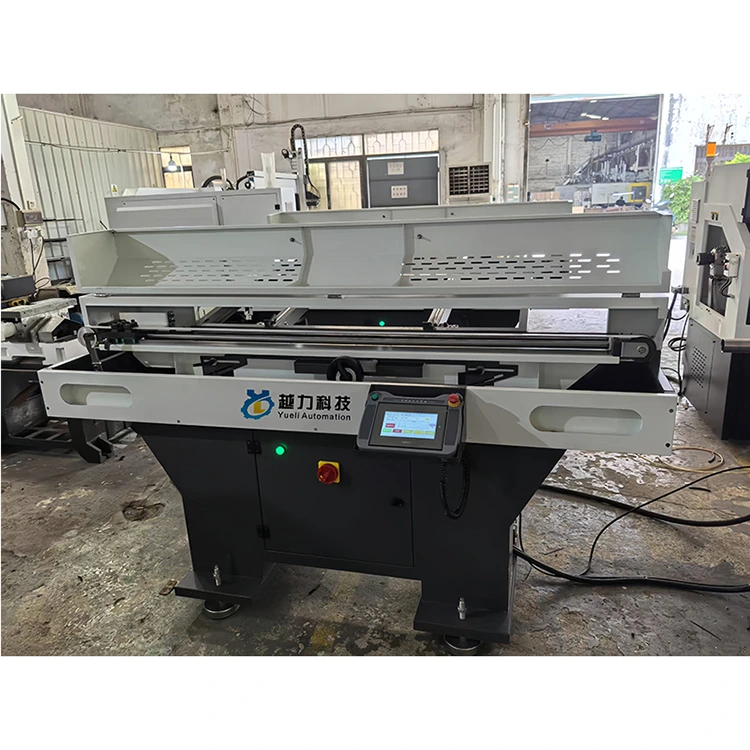

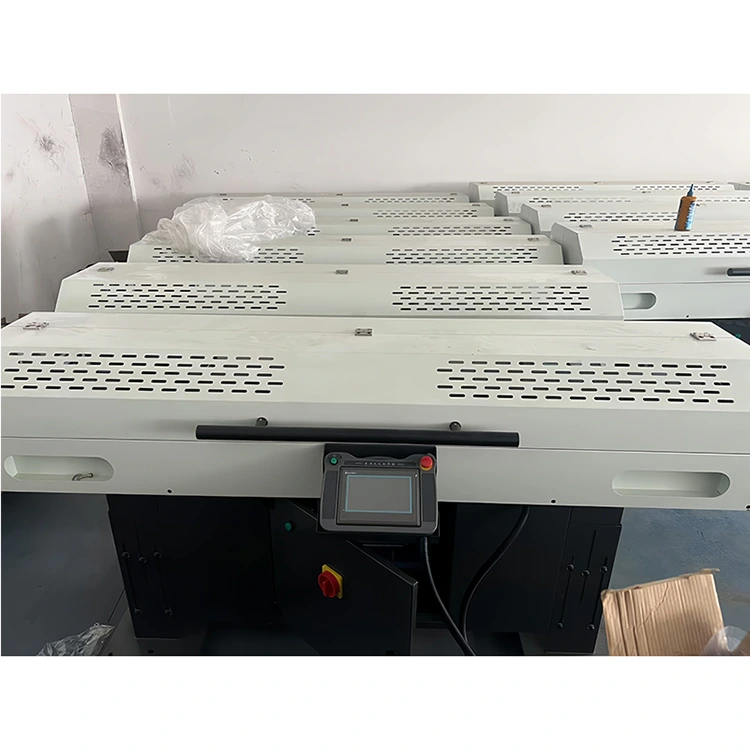

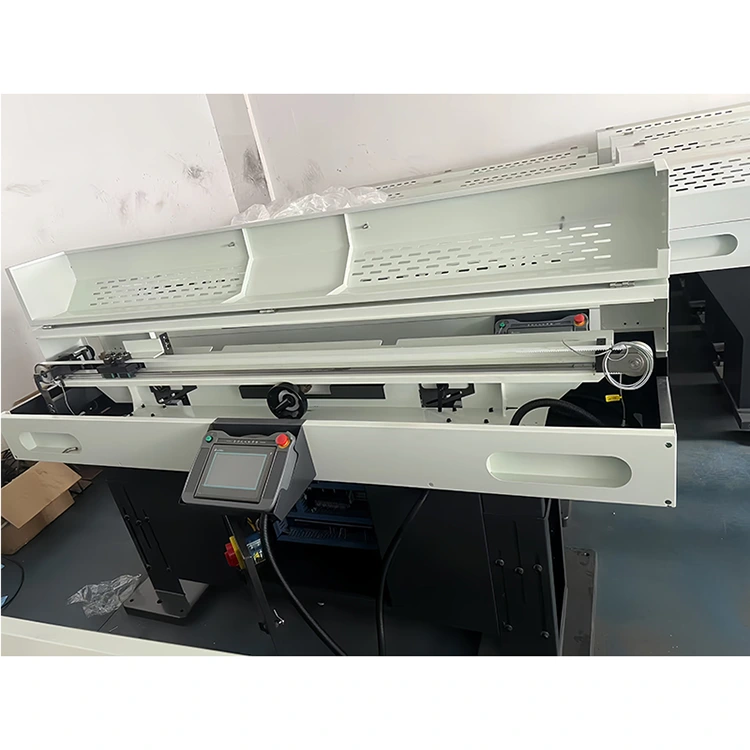

آلة التغذية

طول المادة 1500 ملم ويبلغ القطر الخارجي φ15-40mm

الأبعاد الخارجية هي 2100*600*1300mm

مواد العملية مثل φ20/ φ24/ hexagonal diagonal 27/ hexagonal diagonal 35 ، etc

18

الأبعاد المشتركة لأدوات الماكينة

3800*1200mm

رقم سري

اسم

كمية

تفسيرات أخرى

1

أدوات

مجموعتان

2

دليل تعليمات النظام

كتابين

اسم المنتج

رقم النوع

كمية

سعر الوحدة: (يوان) لكل وحدة

المبلغ (يوان)

ملاحظات

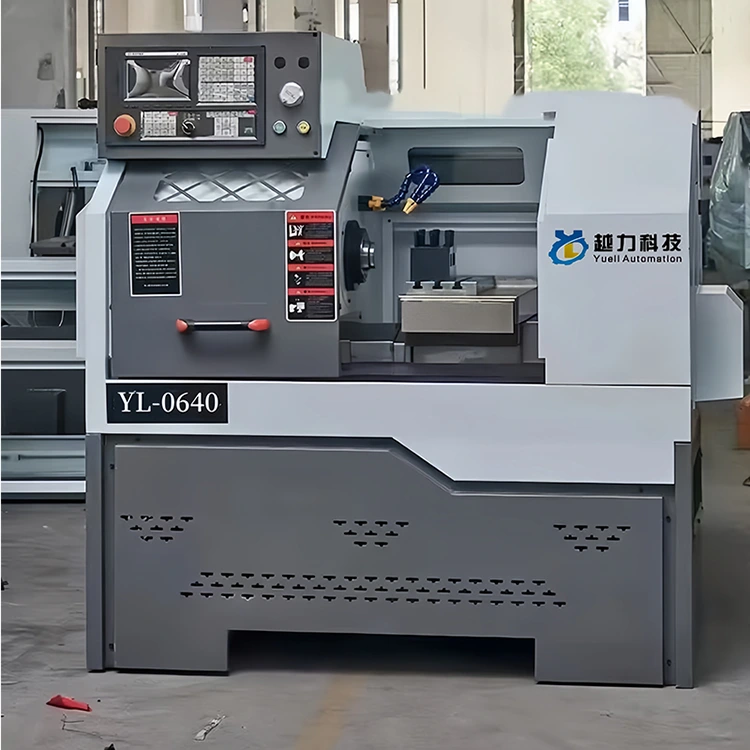

مخرطة CNC

CK-0640

1

43000.00

48000.00

بما في ذلك الضرائب

آلة التغذية

1

18000.00

21000.00

إجمالي السعر والضرائب (في الرسائل الرأسمالية): ￥: 69000.00 元
