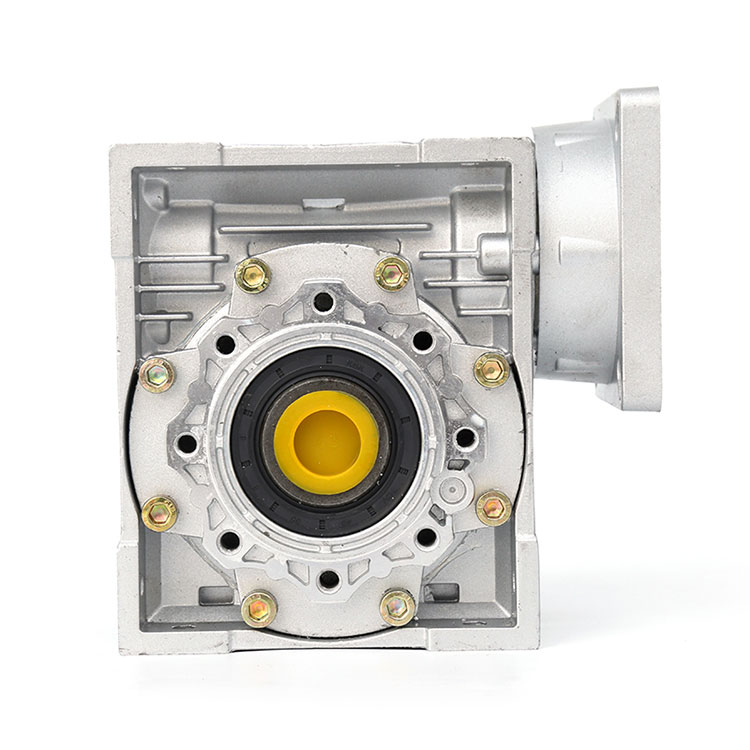

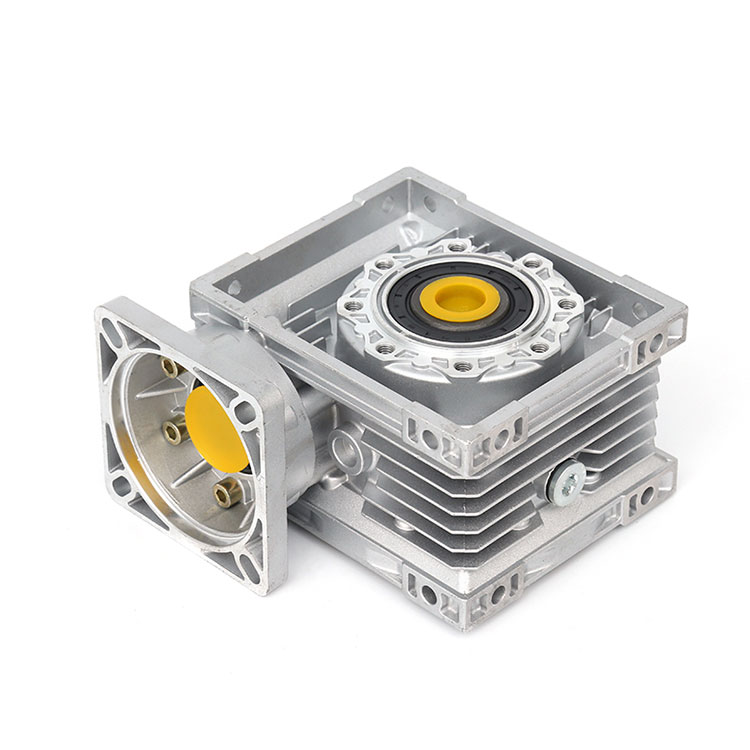

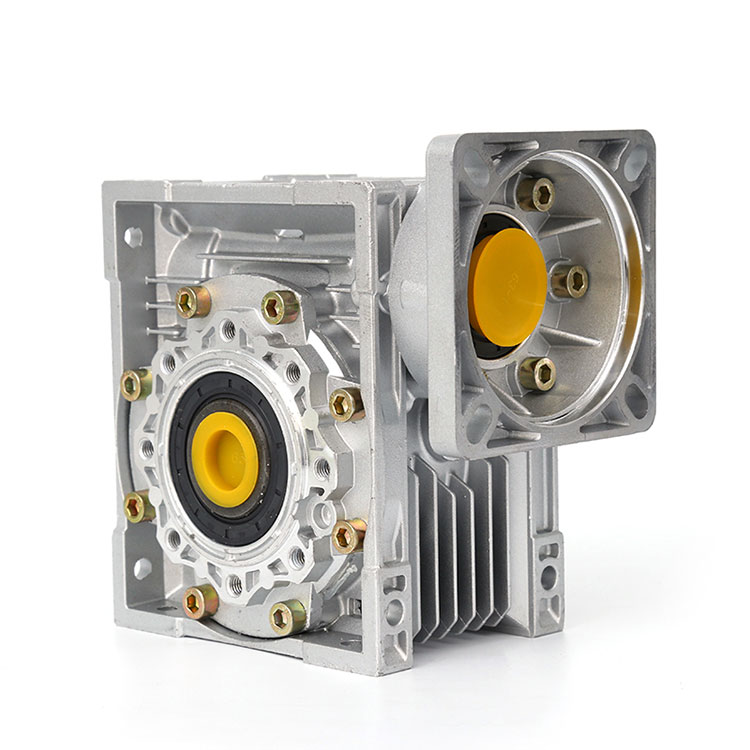

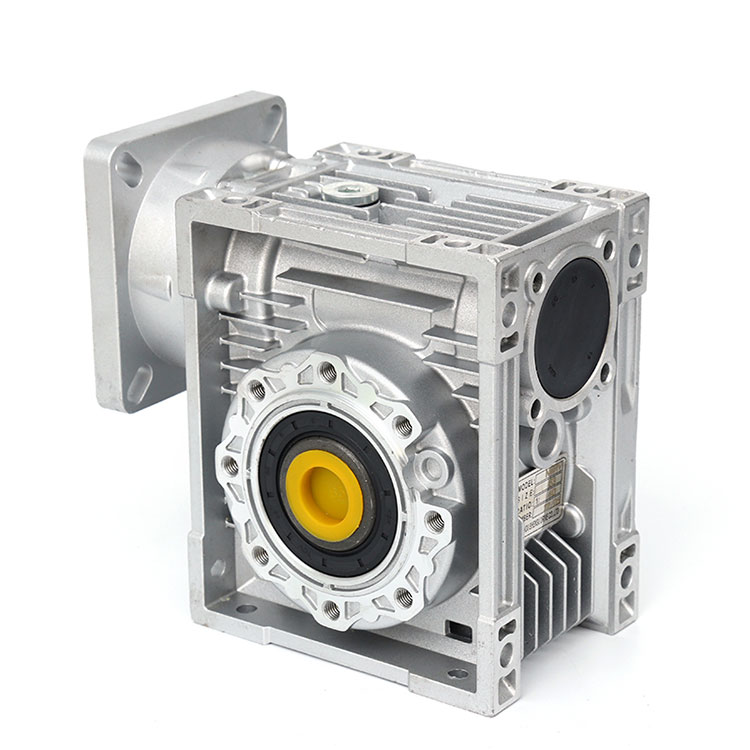

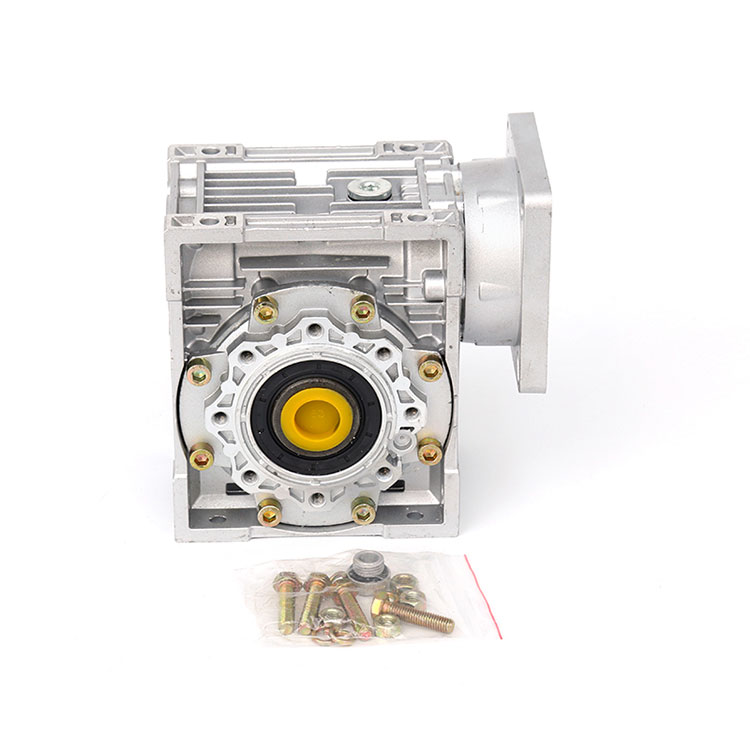

يعد مخفض RV 63 أحد نماذج مخفض الدودة من سلسلة RV المخفض. إنها مكونة من عجلة دودية وعجلة دودية، مع هيكل مدمج، نسبة نقل كبيرة، وآلات نقل ذات وظيفة القفل الذاتي في ظل ظروف معينة. إنها واحدة من المخفضات الأكثر استخدامًا.

مخفض RV 63 وفقًا للمعايير الوطنية GBl0085-88 لمعلمات دودة العجلة الأسطوانية، يمتص التكنولوجيا الأكثر تقدمًا في الداخل والخارج، هيكل شكل "مربع" فريد ومبتكر، شكل الصندوق جميل، مع ألومنيوم عالي الجودة سبائك يموت الصب، لديه المزايا التالية:

1، هيكل ميكانيكي مدمج، حجم الضوء والشكل، صغير وفعال؛

2، أداء جيد للتبادل الحراري، تبديد الحرارة بسرعة؛

3، سهلة التركيب، مرنة وخفيفة، أداء متفوق، سهولة الصيانة والإصلاح؛

4، التشغيل السلس، انخفاض مستوى الضجيج، دائم؛

5، تطبيق قوي والسلامة والموثوقية.

في الوقت الحاضر، تم استخدامه على نطاق واسع في مختلف الصناعات لجهاز التباطؤ الميكانيكي لمعدات عملية الإنتاج، والذي يتم استقباله بشكل جيد من قبل المستخدمين. إنه الخيار الأفضل للمعدات الصناعية الحديثة لتحقيق عزم دوران كبير ونسبة سرعة كبيرة وضوضاء منخفضة وجهاز التحكم في نقل التباطؤ الميكانيكي عالي الاستقرار.

 مخطط هيكل المنتج

1، انتقال سلس، والاهتزاز، والتأثير والضوضاء صغيرة، ونسبة تباطؤ كبيرة، وبراعة واسعة، ويمكن استخدامها مع مجموعة متنوعة من المعدات الميكانيكية.

2، يمكن الحصول على نسبة نقل كبيرة مع انتقال مرحلة واحدة، هيكل مدمج، معظم نماذج المخفض لديها قفل ذاتي جيد، المعدات الميكانيكية مع متطلبات الكبح يمكن أن توفر جهاز الكبح.

3. إن فقدان الاحتكاك للأسنان الدودية وسطح الأسنان الدودية كبير، وبالتالي فإن كفاءة النقل أقل من الترس، وسهلة التسخين ودرجة حرارة أعلى.

4. متطلبات أعلى للتشحيم والتبريد.

5، مطابقة متبادلة جيدة، يتم تصنيع العجلات الدودية وفقًا للمعايير الوطنية، ويتم استخدام المحامل وأختام الزيت مع الأجزاء القياسية.

6، نوع الصندوق له نوع أساسي (جسم الصندوق عبارة عن هيكل رأسي أو أفقي مع لوحة أرضية) ونوع عالمي (جسم الصندوق مكعب، والعديد من الجوانب بها فتحات لولبية ثابتة، وليس مع لوحة أرضية أو لوحة قدم أخرى وأنواع هيكلية أخرى)

7، وضع اتصال عمود الإدخال لديه النوع الأساسي (عمود الإدخال الفردي وعمود الإدخال المزدوج)، مع نوعين من شفة المحرك.

8. اتجاه موضع محور الإخراج والإدخال ومحور الإدخال لأسفل ولأعلى ؛ محور الإخراج لأعلى ولأسفل؛ محور الإدخال لأعلى ولأسفل.

9، المخفض RV 63 المتوفر ومخفض سلسلة RV الأخرى 2 أو 3 مخفض متعدد المراحل، من أجل الحصول على نسبة نقل رائعة.

انخفاض اختيار المحرك

نظرة عامة على المنتج ملخص المنتج

مخفض التروس الدودي ذو المرحلة الواحدة

باستخدام هيكل صندوق صب سبائك الألومنيوم عالي الجودة، يبدو المظهر خفيفًا

● قدرة تحمل عالية، نقل مستقر، اهتزاز منخفض، ضوضاء منخفضة.

● مجموعة متنوعة من هياكل الاتصال مع مدخلات الطاقة وخرج عزم الدوران لتلبية احتياجات الاتصالات المختلفة؛ يتكيف تصميم شكل الصندوق وتصميم فتحة القاعدة مع مجموعة متنوعة من طرق التثبيت، وتعدد الاستخدامات القوي.

● الصندوق الصغير والمتوسط ​​هو هيكل مغلق بالكامل، وختم قوي، وزيت التشحيم الموجود داخل الصندوق ليس من السهل فقدانه وتدهوره، ولا يحتاج إلى استبدال، وسهولة الصيانة.

 مخفض التروس الدودي على مرحلتين

● يتكون من مخفض دودة أحادي المرحلة، مع جميع مزايا مخفض الدودة أحادي المرحلة، والحصول على نسبة نقل كبيرة.

● النماذج المركبة ثنائية المرحلة الشائعة هي: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. إذا لدى المستخدمين متطلبات خاصة، يمكنهم اختيار 25،30،40،50،63،75،90،110،130،150 كوحدات مدمجة وفقًا للاحتياجات الفعلية.

طريقة الاختيار عامل الخدمة

من أجل اختيار مخفض الدودة NMRV بشكل صحيح، يرجى أولاً فهم النقاط التالية:

● شروط التحميل تردد تطبيق M book cong 2 لا تموت من الأرض لتدفع الجبل

● حالة تشغيل العمل تحديد معامل حالة العمل K1 ومعامل تصحيح حالة العمل K2

● يتم تحديد أنواع الأحمال الميكانيكية A وB وC وفقًا للجدول 1.

● وفقا للجدول 2، تحقق من معامل تصحيح حالة العمل K2.

الصفحة-07

اختيار أنواع الأحمال الميكانيكية (الجدول 1)

الجدول 1: اختيار تصنيف تحميل الآلات

تم تحديد عامل تصحيح حالة العمل K2 (الجدول 2)

تم تحديد معامل حالة العمل K1 (الشكل 1) الرسم البياني 1 معامل حالة العمل K1

 حدد المخفض

● يجب على المستخدم أولاً تحديد الحمل الميكانيكي المدخل T (عزم الدوران) لآلة العمل، T مضروبًا في معامل حالة العمل K1، ثم مضروبًا في معامل تصحيح حالة العمل K 2، أي للحصول على قيمة عزم الدوران الناتج المخفض، وبالاشتراك مع نسبة السرعة أو قيمة سرعة الإخراج، حدد مواصفات المخفض المطلوبة.

● يمكن للمستخدم أيضًا حساب عزم الدوران الناتج وفقًا لطاقة الإدخال المعروفة، جنبًا إلى جنب مع قيمة النسبة أو قيمة سرعة الإخراج، واختيار المخفض.

اختيار عينة

مثال 1. الحزام الناقل العالمي (حمولة موحدة)

عزم الدوران: 19 نيوتن متر مدة التشغيل 8 ساعات / يوم

السرعة: حوالي 55 دورة/دقيقة، تردد البدء: 10 مرات/ساعة

المخفض: 1 / 25، درجة الحرارة المحيطة: داخلي 25 درجة مئوية

① وفقًا للجدول 1، يتم تحديد نوع التحميل

نوع التحميل: لا يوجد حمل موحد للتأثير، حدد A؛

② وفقا للشكل. 1، خذ نقطة تقاطع التردد 10 مرات / ساعة على الخط A، واكتشف المعامل K1 = 1 لوقت التشغيل 8 ساعات / يوم؛

③ وفقًا للجدول 2، المعامل K2=1؛

④ إذن قيمة عزم الدوران هي 19 K1 K2=1911=19 N. وm، مع أقرب اختياري 19 N. مخفض السرعة m.

النتيجة المختارة: NMRV30-1 / 25

تبلغ الطاقة المدخلة 0.18 كيلووات، وسرعة الخرج 56 دورة في الدقيقة، وعزم الدوران الناتج 21 نيوتن متر.

مثال 2. الحزام الناقل (حمل تأثير متوسط)

عزم الدوران: 65 نيوتن. م.، مدة التشغيل: 16 ساعة/يوم،

ن، 00 مرة / ساعة،

المخفض: 1 / 60، درجة الحرارة السيئة: 35 درجة مئوية، اتصال المحرك المباشر

① وفقًا للجدول 1، يتم تحديد نوع التحميل

نوع التحميل: حمل تأثير خفيف، حدد B؛

② وفقا للشكل. 1، خذ نقطة ارتكاز التردد 100 مرة / ساعة على الخط B، وابحث عن معامل 16 ساعة / يوم من وقت التشغيل K1=1.65؛

③ وفقا للجدول 2، المعامل K2=1.15؛

④ قيمة عزم الدوران هي 65xK1xK2=70x1.65x1.15=1 23 N. وm، يمكن اختيار أقرب 123N. مخفض السرعة م.

النتيجة المختارة: NMRV63-1 / 60

تبلغ الطاقة المدخلة 0.55 كيلووات، وسرعة الخرج 23.3 دورة في الدقيقة، وعزم الدوران الناتج 140 نيوتن متر.

وصف رقم الموديل: ملاحظات النموذج

تتحكم النماذج المحلية والأجنبية في جدول المقارنة للنموذج

عملية المعالجة ومعدات الاختبار

Techincs ومعدات الاختبار

مع أدوات آلة CNC عالية الدقة ومركز التصنيع والمعدات المتقدمة وأدوات الاختبار

تكنولوجيا ممتازة ونظام إدارة الجودة الصارم والكمال

والتجمع مع النخبة المهنية والتقنية والمستوى الرائد لفريق العلوم والتكنولوجيا

الاستفادة الكاملة من التكنولوجيا الجديدة والعملية الجديدة والمواد الجديدة لضمان استقرار وموثوقية المنتجات

جودة المنتج تأتي من وسائل التصنيع المتقدمة، والشعور بالجودة يأتي من الابتكار المستمر

الأمور تحتاج إلى الاهتمام

1. درجة حرارة بيئة العمل هي -40 درجة مئوية - + 40 درجة مئوية. عندما تكون درجة حرارة بيئة العمل أقل من 0 درجة مئوية، يجب تسخين زيت التشحيم إلى أكثر من 0 درجة مئوية قبل البدء. عندما تكون درجة حرارة بيئة العمل أعلى من 40 درجة مئوية، يجب اتخاذ تدابير التبريد.

2. يمكن لمخفض التروس الدودي أن يدور بشكل إيجابي وعكسي
