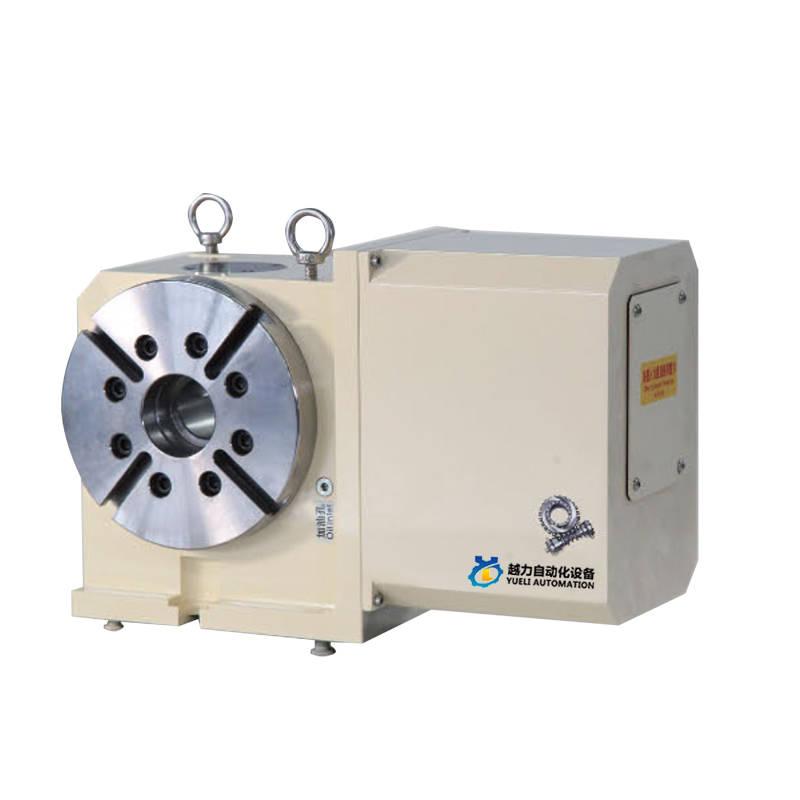

200 قرص دوار CAM بأربعة محاور
  • 200 قرص دوار CAM بأربعة محاور200 قرص دوار CAM بأربعة محاور

200 قرص دوار CAM بأربعة محاور

يمكنك الاطمئنان إلى شراء 200 قرص دوار CAM رباعي المحاور من مصنع YueLi وسنقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.

إرسال استفسار

وصف المنتج

YUELI200 قرص دوار CAM بأربعة محاور

نوع CAM صفر رد فعل خلفي دوران CNC

باعتبارك مصنعًا محترفًا للقرص الدوار CAM رباعي المحاور 200، يمكنك الاطمئنان إلى شراء 200 قرص دوار CAM رباعي المحاور من مصنعنا وستقدم لك YueLi أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.


تم اعتماد هيكل النقل بأسطوانة الكامة داخل المنتج.

CAM رمح إبرة أسطوانة تحمل الضغط المسبق لا يوجد فجوة محرك المتداول.

لا يوجد احتكاك منزلق، ويحافظ بشكل مستمر على عدم وجود فجوة في الخصائص.

دقة عالية في تكرار الحركة للأمام والخلف.

صلابة عالية وكفاءة عالية.

لا يسبب ضعف الدقة بسبب ارتفاع درجة الحرارة.

لا حاجة للمعايرة والتعديل المنتظم.



مبدأ العمل وخصائص القرص الدوار CNC من نوع الكاميرا

مبدأ التحميل المسبق


بالمقارنة مع القرص الدوار NC من نوع الترس الدودي التقليدي، فإن القرص الدوار NC من النوع CAM يتميز بدقة أعلى

خصائص التشغيل هي الدرجة والسرعة العالية وعدم الخلوص الخلفي والحمل الثقيل. إدخال الحدبات المحورية

إن محمل أسطوانة الإبرة الموجود على برج عمود الخرج للسطح المنحني للقيادة بسرعة ثابتة هو عبارة عن ناقل حركة متدحرج مضغوط مسبقًا،

لتحقيق صفر رد فعل عكسي وتشغيل أعلى سرعة، وذلك بسبب انتقال المتداول ما يقرب من الصفر

حركة الاحتكاك، بحيث لا يمكن للآلية الحفاظ على أي نقل رد فعل عنيف، وتحديد المواقع بدقة عالية، ولا حاجة

يجب إجراء أعمال المعايرة والتعديل بشكل منتظم. شعرية CAM نوع القرص الدوار CNC، هان للخروج من استخدام رمح

يتم ترتيب المحمل الكبير على الجدار الخارجي الدائري للعمود، ويتم ضبط طرفي عمود الإدخال CAM بمحامل مزدوجة.

كما أنه يعزز الاستقرار وقدرة التحميل للقرص الدوار، ويمكنه التعامل بشكل أفضل مع المعالجة، السرعة العالية وقوة القطع الثقيلة، وتحسين دقة المعالجة والكفاءة وتقليل التكاليف.



مقارنة خصائص آلية القرص الدوار NC من نوع CAM ذو رد الفعل العكسي الصفري



لا.

غرض

الأسطوانة  CAM  مجفف  1 متر

نوع العتاد الدودي

1

نوع القيادة

اتفاقية الأسلحة التقليدية

زاوية الإخراج



- CCWa Outout 360

2

حالة القيادة

الاتصال المتداول

الاتصال الشريحة

3

المواد: صلابة كونتاكبا

عمود الكامة: فولاذ مقوى؛ HRC60

العمود الدودي: تصلب الفولاذ؛ HRC60

أتباع الكامة؛ تحمل الفولاذ؛ HRC60

معدات دودة البرونز الفسفوري؛ HB90

4

التحميل المسبق

○ نعم

× ن0

5

كفاءة الإرسال

〇أعلى

△ أقل

وقت تحديد الموقع 90 درجة (مثال)


البند رقم 0.

منافس


الافراج عن لقط المغزل

التسارع

حركة دوارة خطية

الحركة الدوارة الخطية

تباطأ

تباطأ

إصدار الآلات

إصدار الآلات

المغزل المشبك

المغزل المشبك

دورة الزمن

دورة الزمن


سعة السرعة
الاستعلاء



متانة
3 أسطواني


Yueli200  البيانات المرجعية



رقم الكود

وحدة

يويلي200

قطر الطاولة

φmm

200

ارتفاع المركز

مم

160

ثقب المغزل

φmm

60

عرض فتحة T

مم

12

دليل عرض المفتاح

مم

18

أجهزة السيارات

فانوك

ب8

ميتسوبيشي

HF104

الحد الأدنى للزيادة



0.001 درجة

معدل التروس



1:36

سرعة الدوران القصوى (3000 دورة في الدقيقة)

دورة في الدقيقة

80

معدل عزم الدوران الناتج

كجم/م

35

الموارد الهيدروليكية الهوائية / الهيدروليكية

كجم/م²

20

عزم الدوران الناتج في الفرامل

كجم/م

35

دقة الفهرسة

ثانية

20

التكرار

ثانية

4

جودة المنتج

كلغ

67

مسموح به

وزن العمل

رَأسِيّ

كلغ

70

أفقي

كلغ

140

غراب الذيل العمودي

كلغ

140

التحميل المسموح به

↓ف

كجمف-م

800

إف * إل

كجمف-م

42

إف * إل

كجمف-م

40


Yueli200 أبعاد القرص الدوار
