1. بنية المغزل المزدوج

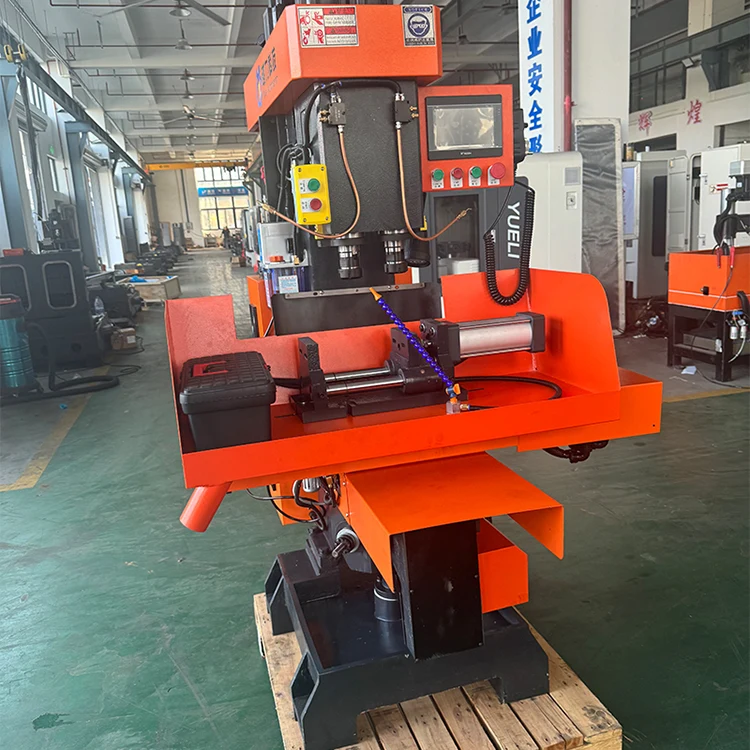

في قلبآلة مركبة عمودية ثنائية المحوريكمن تكوين ثنائي المغزل الذي يغير بشكل أساسي كيفية التعامل مع معالجة الدُفعات. على عكس الآلات ذات المغزل الواحد التي تتطلب تمريرات متعددة وتغييرات متكررة للأداة، يشتمل هذا التصميم على محورين مستقلين يعملان في ترتيب محور رأسي منسق. يتم التباعد بين المحورين Z1 وZ2 بمقدار 120 مم، مما يسمح بالمعالجة المتزامنة لمميزتين على نفس قطعة العمل أو المعالجة المتوازية لجزأين منفصلين.
يقبل كل عمود دوران أدوات NT30 المستدقة ويوفر سرعات قابلة للتعديل من 10 إلى 3000 دورة/دقيقة، مما يوفر المرونة لعمليات الحفر والتوسيع والتنصت. يعمل النهج ثنائي المحور على مضاعفة الإنتاجية بشكل فعال للتطبيقات المناسبة مع الحفاظ على الدقة المطلوبة لمكونات تركيب الأبواب وعناصر الإنتاج المتوسطة المماثلة.
2. المواصفات الفنية الأساسية
يبدأ فهم قدرات الآلة بمعلماتها الأساسية. ويلخص الجدول التالي المواصفات الأساسية التي تحدد غلافها التشغيلي:
| المعلمة | مواصفة | ملاحظة |
|---|---|---|
| سفر المحور X | 320 ملم | — |
| سفر المحور Y | 120 ملم | — |
| Z1/Z2 محور السفر | 110 ملم | كل مغزل |
| تباعد المغزل | 120 ملم | من Z1 إلى Z2 |
| أقصى قطر الحفر | 32 ملم | أجزاء النحاس |
| ماكس التنصت القطر | م32 | — |
| نطاق سرعة المغزل | 10-3000 دورة/دقيقة | قابل للتعديل |
| وزن الآلة | 900 كجم | بما في ذلك الغطاء |
| إجمالي الطاقة | 7 كيلو واط | — |
| نظام CNC | سونيكون | — |
توفر مسافة المحور X مقاس 320 مم ومسافة المحور Y مقاس 120 مم غلاف عمل مناسبًا لمنتجات تركيب الأبواب والمكونات المماثلة. توفر منصة الرفع مسافة قابلة للتعديل تبلغ 160 مم، وتستوعب ارتفاعات مختلفة لقطع العمل. بفضل سرعة التحرك القصوى البالغة 30 م/دقيقة على المحور X، توفر الماكينة تحديد موضع سريع يساهم في تقليل وقت الدورة بشكل عام.
3. النزاهة الهيكلية
الآلة مركبة عمودية ثنائية المحورتم تصميمه مع التركيز على الصلابة والمتانة. يتميز هيكل الجسم بأنه مدمج بشكل ملحوظ مع الحفاظ على صلابة ممتازة، وهو عامل حاسم للحفاظ على الدقة أثناء عمليات عمود الدوران المزدوج المتزامنة. تساهم العديد من خيارات التصميم في هذه المتانة الهيكلية:
- مغزل سبائك الصلب عالية الجودة:يتم تصنيع كل عمود دوران من سبائك الفولاذ الممتازة، والتي تخضع لعمليات التصلب والمعالجة الحرارية، يليها طحن دقيق لمقاومة التآكل العالية.
- أسطح الشرائح المروية بالموجات فوق الصوتية:تخضع الأسطح المنزلقة لمعالجة التبريد بالموجات فوق الصوتية، مما يعزز بشكل كبير صلابة السطح ومقاومة التآكل. يضمن جهاز التشحيم المتكامل أداءً مستدامًا طوال فترة الخدمة الممتدة.
- نظام تحديد المواقع العازلة:تشتمل طاولة العمل على جهاز بدء مع وضع عازل يقلل من الاهتزاز أثناء الحركات الجانبية السريعة.
- مقبض من نوع قضيب السحب:تتم معالجة السلامة من خلال تصميم مقبض قضيب السحب الذي يقاوم فك الارتباط العرضي.
تضمن هذه العناصر الهيكلية مجتمعة أن تحافظ الماكينة على الدقة الموضعية حتى في ظل متطلبات الإنتاج المستمر للدفعات.
4. سير العمل التشغيلي
الفلسفة التشغيلية للآلة مركبة عمودية ثنائية المحورتركز على تقليل التدخل اليدوي مع زيادة الإنتاجية إلى الحد الأقصى. يوفر التحكم PLC مستوى أعلى من الأتمتة مقارنة بالأنظمة التقليدية القائمة على المرحل، مما يوفر موثوقية ممتازة تقلل بشكل مباشر من إجهاد المشغل.
تشمل خصائص سير العمل الرئيسية ما يلي:
- معالجة الإعداد الفردي:يمكن إكمال عمليات الحفر والتوسيع والتنصت لعدد كبير من الأجزاء دفعة واحدة.
- إدارة الأجهزة المتعددة:يتيح التشغيل البديهي والتحكم الآلي لمشغل واحد إدارة أجهزة متعددة في وقت واحد.
- تعديل مريح:تتميز الماكينة بآليات تعديل بسيطة وبديهية، مما يقلل من وقت الإعداد بين الدفعات.
- تصميم مضاد للتلوث:تشتمل المعدات على ميزات تقلل من مخاطر التلوث، مما يجعلها مناسبة للبيئات التي تشكل النظافة فيها مصدر قلق.
يُترجم تصميم سير العمل هذا مباشرةً إلى كفاءة أعلى لبيئات الإنتاج الصغيرة إلى المتوسطة، حيث غالبًا ما يحدد وقت الإعداد وتوافر المشغل الإنتاجية الإجمالية.
5. نطاق التطبيق
تم تصميم الماكينة المركبة العمودية ثنائية المحور خصيصًا لإنتاج ومعالجة منتجات تجهيزات الأبواب الصغيرة إلى المتوسطة. يعمل تركيز التطبيق هذا على تعزيز قدرة المغزل المزدوج للماكينة على الحفر والتوسيع والنقر على ميزات متعددة على مكونات أجهزة الباب في عملية تثبيت واحدة.
وبعيدًا عن تركيبات الأبواب، فإن مواصفات الماكينة - لا سيما قطر الحفر الأقصى الذي يبلغ 32 مم وقدرة التنصت M32 - تجعلها مناسبة لمجموعة واسعة من المكونات النحاسية والمعادن غير الحديدية. يشير وزن الماكينة الذي يبلغ 900 كجم وأبعادها 1100 × 1230 × 1980 مم (بما في ذلك غطاء الصفائح المعدنية) إلى أن الماكينة كبيرة بما يكفي لبيئات الإنتاج ولكنها مدمجة بدرجة كافية لورش العمل ذات المساحة الأرضية المحدودة.
يحدد اختيار المكونات أيضًا ملف تعريف موثوقية الماكينة: محركات مؤازرة Sunicon ونظام CNC، وموصلات Schneider AC، ومرحلات Omron، ومسامير كروية محلية وشرائح خطية. يساهم هذا المزيج من العلامات التجارية الراسخة والمكونات عالية الجودة في تعزيز سمعة الماكينة فيما يتعلق بالأداء المتسق.
6. الأسئلة المتداولة
تم تحسين الماكينة للعمل مع النحاس والمعادن غير الحديدية، مع الحد الأقصى لقطر الحفر 32 مم للأجزاء النحاسية. كما أنها مناسبة لمختلف مكونات تجهيزات الأبواب المصنعة عادةً من النحاس والألومنيوم والمواد المماثلة. بالنسبة للمواد الحديدية، استشر الشركة المصنعة للحصول على توصيات محددة.
يعمل المغزلان في وقت واحد، مما يسمح بإجراء عمليتين - مثل الحفر والنقر - على نفس قطعة العمل في دورة واحدة. وبدلاً من ذلك، يمكن معالجة جزأين متطابقين بالتوازي. يعمل هذا الأسلوب على مضاعفة الإنتاجية بشكل فعال للتطبيقات المناسبة مع الحفاظ على إعداد واحد.
تم تصميم الآلة لإنتاج دفعة صغيرة إلى متوسطة. إنه يتفوق في السيناريوهات التي يكون فيها وقت الإعداد للخطوط الآلية كبيرة الحجم مفرطًا، ولكن المعالجة اليدوية للقطعة الواحدة ستكون غير فعالة. تتراوح أحجام الدفعات النموذجية من العشرات إلى بضع مئات من الأجزاء، اعتمادًا على مدى التعقيد.
تتميز الماكينة بعملية بسيطة وبديهية مع آليات ضبط مريحة. يقلل التحكم PLC من التعقيد المرتبط عادةً بالتصنيع باستخدام الحاسب الآلي. يمكن للمشغلين ذوي الخبرة الأساسية في التصنيع أن يصبحوا ماهرين بأقل قدر من التدريب، كما تدعم الواجهة البديهية الإعداد السريع.
