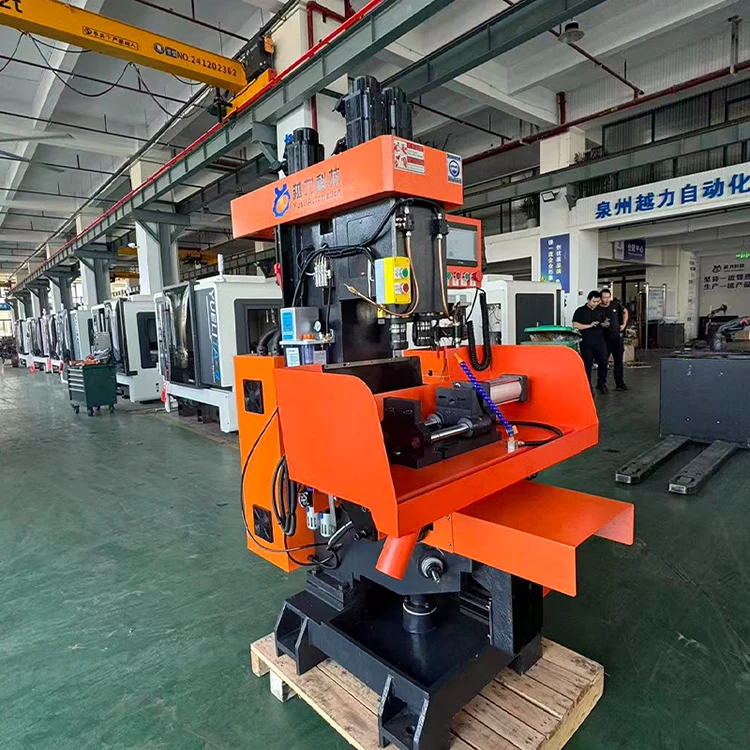

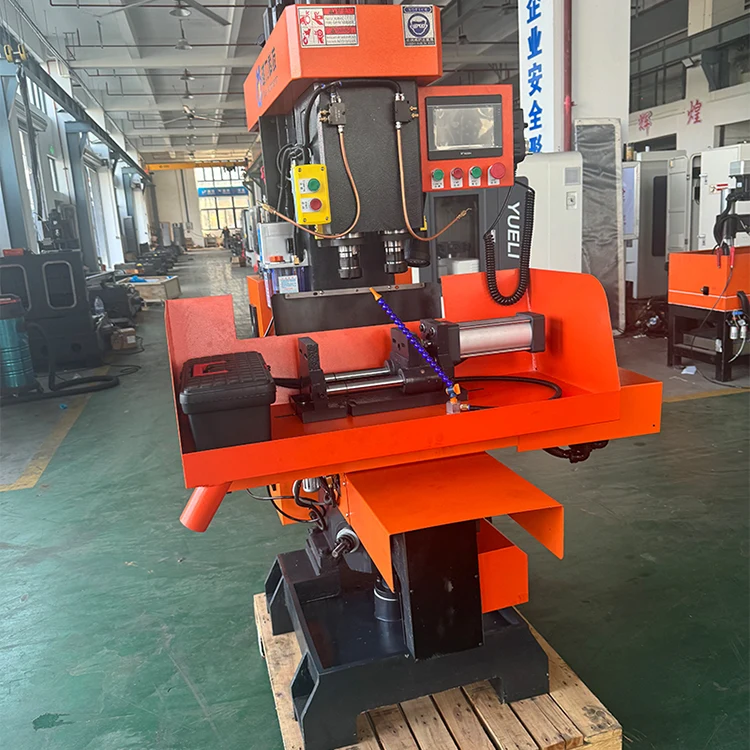

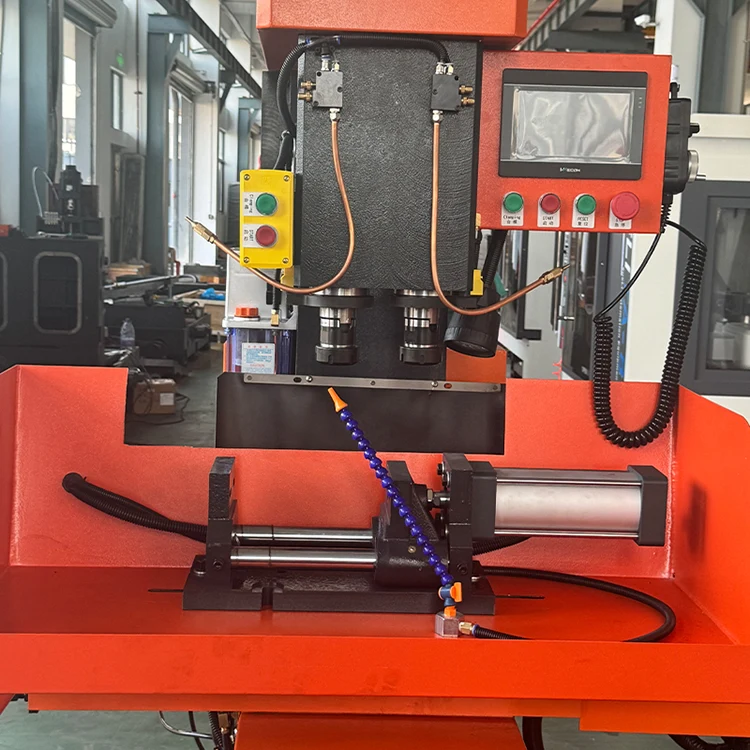

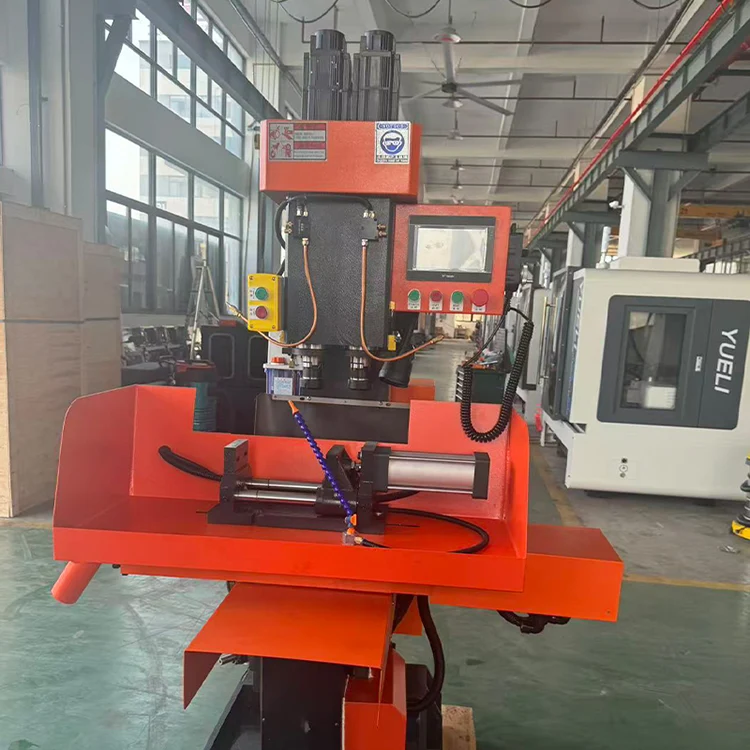

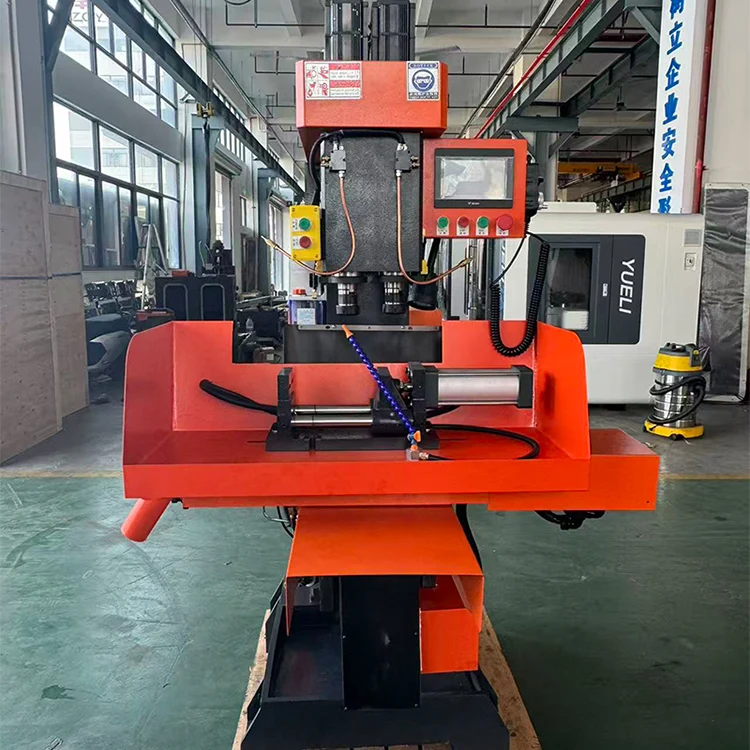

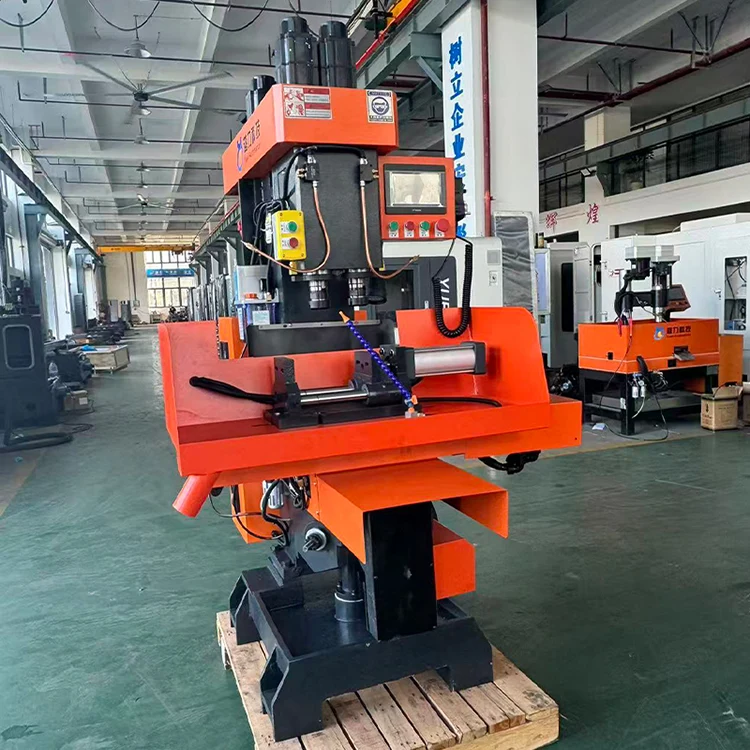

آلة مركبة عمودية ثنائية المحور

تم تصنيع الماكينة المركبة العمودية ثنائية المحور (الطراز الداخلي ZSK4132X2B) بواسطة شركة Quanzhou Yueli Automation Equipment Co., Ltd. وهي مناسبة لإنتاج ومعالجة منتجات تجهيزات الأبواب الصغيرة والمتوسطة الحجم. تتميز أداة الآلة بمظهر سلس وأنيق، مع تشغيل بسيط وبديهي وتعديل مريح. من خلال اعتماد التحكم PLC، فإنه يتميز بمستوى أتمتة أعلى وموثوقية ممتازة، مما يقلل من كثافة اليد العاملة للمشغلين. إنه يمكّن مشغلًا واحدًا من إدارة آلات متعددة ويعمل كمعدات معالجة مثالية عالية الكفاءة ومضادة للتلوث.

مقدمة المنتج

تعد الآلة المركبة العمودية ثنائية المحور مناسبة لإنتاج ومعالجة منتجات تجهيزات الأبواب الصغيرة إلى المتوسطة. تتميز أداة الآلة بمظهر سلس وأنيق، مع تشغيل بسيط وبديهي وتعديل مريح. من خلال اعتماد التحكم PLC، فإنه يتميز بمستوى أتمتة أعلى وموثوقية ممتازة، مما يقلل من كثافة اليد العاملة للمشغلين. إنه يمكّن مشغلًا واحدًا من إدارة آلات متعددة ويعمل كمعدات معالجة مثالية عالية الكفاءة ومضادة للتلوث.

· مظهر سلس وأنيق مع عملية بسيطة وبديهية.

· تعديل مريح ومستوى أتمتة أعلى من خلال التحكم PLC.

· موثوقية ممتازة مع انخفاض كثافة اليد العاملة.

· يمكن لمشغل واحد إدارة أجهزة متعددة.

المعلمات التقنية الرئيسية

تنطبق المعلمات الفنية التالية على الآلة المركبة العمودية ثنائية المحور.

هيكل الآلة وخصائصها

تتميز الآلة المركبة العمودية ثنائية المحور بالميزات الهيكلية وميزات الأداء التالية.

· يمكن إكمال المعالجة والحفر والتوسيع والنقر لعدد كبير من الأجزاء دفعة واحدة وبكفاءة عالية.

· هيكل الجسم مدمج ويتمتع بصلابة جيدة.

· العمود الرئيسي مصنوع من سبائك الفولاذ عالية الجودة، ومقوى ومعالج بالحرارة، وأرضية دقيقة، ويتميز بمقاومة عالية للتآكل.

· يتم تبريد السطح المنزلق بالموجات فوق الصوتية ويحتوي على جهاز تشحيم لضمان عمر خدمة السطح المنزلق.

· تتحرك طاولة العمل إلى اليسار واليمين باستخدام جهاز البدء وجهاز تحديد موضع المخزن المؤقت، والذي يتميز باهتزاز بسيط وحركة سريعة.

· يعتمد المقبض على نوع قضيب السحب، وهو ليس من السهل أن يسقط ويتمتع بأمان عالٍ.

الهيكل والأداء

يعتمد تصميم الآلة المركبة العمودية ثنائية المحور على الخصائص الهيكلية لآلة الطحن وجهاز البدء الداعم، مع مزايا كفاءة المعالجة العالية والدقة المستقرة وإجراءات التشغيل البسيطة.

· هيكل استبدال الحزام وشدّه، يسهل تغيير سرعة الحزام وشدّه.

· يتم تشغيل العمود الرئيسي بواسطة محرك 4KW/4P من خلال حزام متزامن، مع كفاءة نقل عالية وضوضاء منخفضة.

· يمكن لآلية الاسترداد التلقائي للمغزل الأيمن والأيسر أن تحافظ دائمًا على المغزل في حالة جاهزة للمعالجة، مما يوفر الوقت ويحسن كفاءة العمل.

· يمكن إدارة مقبض الرفع بسهولة لتحقيق رفع منصة الرفع.

· تم تجهيز طاولة العمل بموضع عازل لضمان تحديد موضع موثوق ودقة مستقرة.

· تم تصميم العربة الوسطى ومنصة الرفع بآليات قفل لضمان الوضع المستقر لقطعة العمل، مما يساعد على ضمان دقة المعالجة.

· يتم استخدام جهاز هوائي لتحقيق التحكم الآلي والموثوقية الجيدة وضمان الكفاءة العالية والدقة العالية في المعالجة.

نظام التشحيم

تستخدم الآلة المركبة العمودية ثنائية المحور نظام تزييت تلقائي بإزاحة إيجابية. ينطبق جدول التشحيم التالي.

النظام الكهربائي

تستخدم الآلة المركبة العمودية ثنائية المحور تكوين النظام الكهربائي التالي.

· نظام CNC: Sunicon.

· محرك سيرفو: Sunicon.

· مؤازرة المغزل: تقنية Zhima.

· موصل التيار المتردد: شنايدر.

· التتابع: اومرون.

· الملزمة الهوائية: YUELI.

حماية السلامة

تتوافق الآلة المركبة العمودية ذات المحور المزدوج مع المتطلبات الفنية العامة GB 15760-2004 لحماية السلامة لأدوات آلات القطع المعدنية، وهي مجهزة بأجهزة السلامة اللازمة وعلامات التحذير.

· يستخدم المحور X درعًا معدنيًا من صفائح الفولاذ المقاوم للصدأ مغلقًا بالكامل لمنع سوائل القطع والرقائق بشكل فعال.

· يستخدم المحور Z حماية الصفائح المعدنية وغطاء تلسكوبي لإطالة عمر الخدمة بشكل فعال.

· تم تجهيز المحورين X وZ بحدود صلبة وناعمة لمنع الأعطال الناجمة عن الأخطاء التشغيلية، وأخطاء البرمجة، وفشل محرك الأقراص، وما إلى ذلك.

· يتوافق التصميم الكهربائي مع المعيار الكهربائي GB5226.1 مع حماية من التيار الزائد والدوائر القصيرة.

· تعتمد الخزانة الكهربائية تصميمًا مغلقًا بالكامل مع مراوح تدفق محورية لتبديد الحرارة.

· يحتوي نظام NC على بطارية مدمجة؛ إذا فقد النظام الطاقة، فلن يتم فقدان برامج المعالجة المخزنة.

· وظيفة التنبيه وزر التوقف في حالات الطوارئ لمنع الأضرار الناجمة عن مختلف الأعطال المفاجئة.

الملحقات والوثائق القياسية

تأتي الآلة المركبة العمودية ثنائية المحور مزودة بالملحقات والمستندات التالية.

الأدوات المتضمنة:

· مفتاح ربط مزدوج 17-19، 12-14، 8-10، 22-24 (1 لكل منهما)

· مفتاح القرب (قطعتان)

· كوليت Φ20 (قطعتان)

· مفتاح ربط سداسي 1.5-10 (مجموعة واحدة)

الأسئلة المتداولة

ما هو نظام CNC المستخدم في هذه الآلة المركبة العمودية ذات المحور المزدوج؟

تستخدم الآلة نظام Sunicon CNC.

ما هو تفتق المغزل والقدرة القصوى للحفر؟

تفتق المغزل هو NT30. الحد الأقصى لقطر الحفر هو 32 مم للأجزاء النحاسية، والحد الأقصى لقطر التنصت هو M32.

ما هي المحاور X وY وZ1/Z2 التي تتحرك؟

يبلغ طول مسافة المحور X 320 مم، ومسافة المحور Y 120 مم، ومسافة المحور Z1/Z2 110 مم.

ما هي سرعة المغزل ووزن الآلة؟

تتراوح سرعة المغزل من 10 إلى 3000 دورة/دقيقة مع سرعة قابلة للتعديل. وزن الماكينة 900 كجم.

ما هو إجمالي متطلبات الطاقة؟

القدرة الإجمالية لإمدادات الطاقة هي 7 كيلو واط.

شركة Quanzhou Yueli Automation Equipment Co., Ltd. - نانان، فوجيان، الصين - تأسست عام 2013
