خلاصة

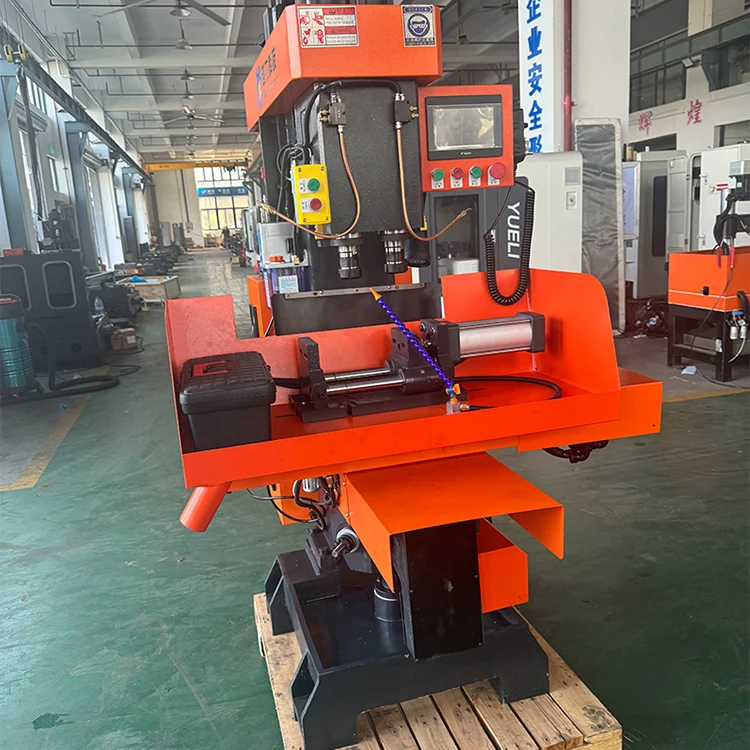

يسعى التصنيع الدقيق الحديث باستمرار إلى تحقيق اتساق أعلى للأبعاد ودورات تثبيت أقل للأجزاء الميكانيكية المعقدة.آلة مركبة عمودية ثنائية المحوريدمج التحكم في الحركة متعدد المحاور ووظائف التصنيع المختلطة داخل إطار آلة واحد، مما يقلل من إعادة تحديد موضع قطع العمل بشكل متكرر أثناء عمليات الإنتاج. يستكشف هذا المحتوى سماته الهيكلية وقدرات التصنيع الأساسية وأنواع قطع العمل المناسبة والاعتبارات التشغيلية ونصائح الإعداد العملية لمهندسي التصنيع وفنيي الورش.
جدول المحتويات - انقر فوق كل عنصر للانتقال إلى القسم المقابل
1. التخطيط الهيكلي ومنطق الآلات المتكامل
غالبًا ما تفصل الأدوات الآلية التقليدية عمليات الخراطة والطحن والحفر إلى معدات مستقلة. يجب تفكيك قطع العمل وإعادة محاذاتها وتثبيتها عدة مرات عند الحاجة إلى تصنيع متعدد الميزات. تقدم كل خطوة من خطوات إعادة التثبيت انحرافًا موضعيًا محتملاً وتمدد دورات المعالجة الشاملة.آلة مركبة عمودية ثنائية المحوريجلب عمليات قطع مختلفة في مظروف عمل واحد، مما يكمل عمليات تصنيع متنوعة دون الحاجة إلى معالجة متكررة للأجزاء.
يوفر هيكل الإطار العمودي صلابة ميكانيكية مستقرة ضد اهتزازات قوة القطع. يدعم المحوران المنسقان المؤازران الحركة المتزامنة أثناء مسارات القطع المركبة. تسمح آلية تغيير الأداة بالتبديل بين أدوات القطع المختلفة خلال دورة برنامج واحدة، مما يغطي عمليات تدوير المظهر الجانبي الخارجي، وطحن الوجه، وحفر الثقب، ومهام النقر لإعداد قطعة عمل واحدة. تفسر وحدة التحكم CNC المتقدمة برامج G-code المعقدة لتنسيق سرعة المغزل ومعدل التغذية وحركة المحور المزدوج بشكل متزامن.
تعمل مكونات تقوية إطار الماكينة وتخميد الاهتزاز على منع الرنين الناتج أثناء القطع بأحمال ثقيلة. يحافظ هذا التصميم الميكانيكي على دقة موضعية ثابتة حتى في ظل عمليات الإنتاج المستمرة لفترة طويلة. يمكن للمشغلين تحميل المواد الخام الفارغة مرة واحدة وإنهاء معظم الميزات الهندسية المطلوبة قبل تفريغ المكونات النهائية.
- إطار صلب عمودي لتحسين الأداء المضاد للاهتزاز
- محاور مؤازرة مزدوجة متزامنة لمسارات القطع المركبة
- تبديل تلقائي متعدد الأدوات خلال دورة تثبيت واحدة
- تحكم CNC موحد للبرمجة المنسقة متعددة الحركة
- تقليل تكرار تفكيك قطعة العمل وإعادة محاذاتها
- مساحة صغيرة مقارنة بنشر أدوات آلية منفصلة متعددة
2. الأداء الأساسي والمواصفات الفنية
تحدد دقة التصنيع ونطاق الشوط ومعلمات المغزل القدرة الفعلية لأدوات الآلة المركبة. يتطلب تحديد المعدات المناسبة مطابقة حدود حركة الماكينة، وإخراج عمود الدوران، ودقة تحديد الموضع لاستهداف أبعاد قطعة العمل وصلابة المواد. تحدد المعلمات الأساسية بشكل مباشر أنواع المكونات التي يمكن إكمالها ضمن سير عمل الإعداد الواحد.
تعد دقة تحديد المواقع ودقة تحديد المواقع المتكررة من المؤشرات المهمة لتناسق مكونات الدُفعة. تدعم أزواج التوجيه الخطي عالية الدقة وأجهزة التشفير عالية الدقة حركة المحور المستقرة. توفر وحدة المغزل عزم دوران كاف لقطع المعادن عبر سبائك الفولاذ والفولاذ المقاوم للصدأ والألمنيوم وغيرها من المواد الهندسية الشائعة. تشتمل الأنظمة الفرعية المساعدة على آلية إزالة الرقاقة، ودورة التشحيم، وتوصيل سائل التبريد للحفاظ على التشغيل المستمر للورشة.
| عنصر الأداء | نطاق المعلمة النموذجي | القيمة الوظيفية |
|---|---|---|
| تكوين المحور الرئيسي | المغزل المؤازر ذو عزم الدوران العالي | تعامل مع مهام القطع الثقيلة للمواد الصلبة |
| دقة تحديد المواقع المحور | التسامح على مستوى ميكرون | ضمان إخراج الأبعاد المتسقة للدفعات |
| الحد الأقصى لبعد قطعة العمل | قابلة للتخصيص وفقًا لنموذج الإطار | التكيف مع متطلبات الحجم الفارغ المختلفة |
| سعة الأداة التلقائية | محطات أدوات متعددة | تحقيق تبديل أداة العمليات المختلطة تلقائيًا |
| التبريد والتشحيم | تعميم نظام إمدادات السوائل | تقليل تآكل الأداة والتحكم في درجة حرارة منطقة القطع |
| نظام التحكم | وحدة تحكم CNC متخصصة | دعم تجميع برنامج التصنيع المركب المعقد |
3. مزايا قطع العمل المعقدة الدقيقة
تحتوي العديد من الأجزاء الميكانيكية المعقدة على أسطح أسطوانية متحدة المحور، وأخاديد نهاية الوجه، ومجموعات ثقب موزعة، ومقاطع طحن في نفس الوقت. إذا تم إنتاجها على معدات منفصلة، فسوف تتراكم أخطاء تحديد المواقع التراكمية من كل عملية تثبيت.آلة مركبة عمودية ثنائية المحوريلغي معظم خطوات إعادة التثبيت المتوسطة ويحافظ على مرجع مرجع الإسناد الموحد لجميع الميزات المجهزة آليًا.
يؤدي تقليل التعامل مع قطع العمل أيضًا إلى تقليل مخاطر خدش السطح أو التشوه الناتج عن قوة التثبيت المتكررة. بالنسبة لإنتاج الدفعات، يساعد مرجع الإسناد المستقر على تضييق تباين الأبعاد الإجمالي بين الأجزاء النهائية. يمكن للمهندسين تجميع برامج معالجة كاملة تغطي جميع الميزات المطلوبة، لذلك تقوم الآلة بتنفيذ التسلسل بالكامل تلقائيًا بعد تحميل قطعة العمل.
ومن الجدير بالذكر أن المعالجة المركبة لا تناسب كل سيناريوهات قطع العمل. قد تظل الفراغات أو الأجزاء كبيرة الحجم التي تتطلب عمليات تشكيل خاصة غير قياسية بحاجة إلى معالجة تكميلية على المعدات المساعدة. يجب على فنيي الورشة تقييم مواصفات رسم الأجزاء قبل تأكيد سير عمل المعالجة.
4. مجالات تطبيق الإنتاج المشترك
تنتشر المعدات ذات القدرة على التصنيع المركب على نطاق واسع عبر قطاعات التصنيع الدقيقة المتعددة. تستخدم ورش مكونات السيارات هذا النوع من الآلات لإنتاج أجزاء معقدة تشبه العمود والمحور والتي تجمع بين الميزات الهندسية الدورانية والمستوية. تقوم مصانع الآلات العامة بمعالجة أجسام الصمامات وتركيبات الموصلات ومكونات ملحقات ناقل الحركة بمتطلبات طحن مختلطة.
يعتمد تصنيع الأجهزة على مخرجات عالية الدقة لإنتاج أجزاء هيكلية دقيقة لاختبار الأجهزة وقياسها. يستخدم إنتاج مكونات معدات الطاقة الجديدة أيضًا أدوات آلية مركبة للأجزاء المعدنية الخاصة ذات المتطلبات المتعددة الميزات. تتميز كل صناعة بخصائص مادية مميزة وتعقيد هندسي، لذلك يجب تعديل معلمات البرنامج واختيار الأدوات وفقًا لكل مشروع.
يجب أن يوفر تخطيط تخطيط ورشة العمل مساحة مناسبة لتجميع الرقائق، وتدوير سائل التبريد، والوصول إلى الصيانة الروتينية حول موضع تركيب الماكينة. يعد مصدر الطاقة المستقر ومصدر الهواء المضغوط من الظروف الداعمة الضرورية للحفاظ على التشغيل المستقر للآلة على المدى الطويل.
5. إعداد الماكينة وأفضل الممارسات التشغيلية اليومية
يؤثر التثبيت الصحيح والبرمجة والصيانة بشكل مباشر على الاحتفاظ بالدقة على المدى الطويل للأدوات الآلية المركبة.آلة مركبة عمودية ثنائية المحوريتطلب سير عمل تشغيلي موحد للحفاظ على أدائه الميكانيكي الأصلي على مدى آلاف ساعات الإنتاج.
يجب إكمال تسوية الماكينة بعناية في مرحلة التثبيت لتجنب إجهاد الإطار الداخلي. يجب على المشغلين التحقق من قيم إزاحة الأداة ونظام إحداثيات قطعة العمل ومحاكاة البرنامج قبل قطع الدفعة رسميًا. التنظيف الدوري لتراكم الرقائق داخل منطقة العمل يمنع الرقائق من التدخل في حركة المحور أو خدش أسطح قطع العمل النهائية. تحتاج حالة نظام التشحيم إلى فحص منتظم لضمان حصول قضبان التوجيه والأزواج اللولبية على إمدادات كافية من الزيت.
أثناء الإنتاج المستمر لفترة طويلة، يساعد الفحص المتقطع لأبعاد العينة النهائية في التقاط انحراف الدقة الدقيق في مرحلة مبكرة. يجب أن تؤدي الضوضاء أو الاهتزاز غير الطبيعي الذي يظهر أثناء القطع إلى إجراء فحص فوري لتآكل الأداة أو ارتخاء التركيبات أو وجود خلل في المكونات الميكانيكية. اتبع بدقة دليل التشغيل للفحص الدوري للمكونات ودورات استبدال الأجزاء.
يويليتنفذ إجراءات التجميع والاختبار الميكانيكية الصارمة لكل أداة آلية جاهزة قبل تسليمها إلى مواقع التصنيع.
6. الأسئلة المتداولة
تعتبر الأجزاء التي تتضمن المقاطع الدورانية وأسطح الطحن وهياكل الفتحات الموزعة هي الأكثر ملاءمة. تحافظ المعالجة ذات الإعداد الواحد على المسند الموحد وتقلل من الأخطاء الناتجة عن التثبيت المتكرر وإعادة تحديد الموضع.
حالة تسوية الماكينة، وحالة الأداة، واستقرار التركيبات، وتكوين معلمات البرنامج، واهتزاز ورشة العمل المحيطة كلها تؤثر. تساعد الصيانة المنتظمة والتشغيل الموحد في الحفاظ على دقة الإنتاج المستقرة.
يحتاج المشغلون إلى فهم الحركة المتزامنة ثنائية المحور ومنطق برمجة العمليات المختلطة. يمكن لبرنامج CAM القياسي إنشاء رموز البرامج القابلة للتطبيق بعد التكوين الصحيح لنموذج قطعة العمل.
تشمل المهام الرئيسية فحص تزييت قضيب التوجيه، وتنظيف حجرة الرقاقة، وفحص حامل الأدوات، ومراقبة حالة سائل التبريد، ومعايرة الدقة الدورية وفقًا للمبادئ التوجيهية التشغيلية.
