مخرطة ذات سرير مائل CNC مزودة ببرج مؤازر وغراب خلفي هيدروليكي

إن مخرطة السرير المائلة CNC ذات برج مؤازر وغراب ذيل هيدروليكي (موديل YL-46K) عبارة عن آلة خراطة دقيقة تم تصنيعها بواسطة شركة Quanzhou Yueli Automation Equipment Co., Ltd.. يوفر تصميم السرير المائل بـ 30 درجة الصلابة وإزالة الرقائق بكفاءة أثناء عمليات القطع الثقيلة. مجهزة بنظام FANUC Oi-TF PLUS (5) CNC ومسامير كروية دقيقة THK يابانية مقاس 32 مم وموجهات أسطوانية خطية مقاس 30 مم، توفر الماكينة دقة متسقة وثباتًا على المدى الطويل. يوفر محرك المغزل Huahong بقدرة 7.5KW نطاق سرعة يتراوح من 0 إلى 5000 دورة في الدقيقة. يدعم غراب الذيل الهيدروليكي المزود بمستدق MT4 ومسافة التحرك 500 مم الإمساك الثابت لقطع العمل، بينما يتيح البرج المؤازر المكون من 63 تغييرًا آليًا للأداة لتحسين كفاءة الإنتاج.

الميزات الأساسية

توفر مخرطة السرير المائلة CNC المزودة ببرج مؤازر وغراب خلفي هيدروليكي الميزات الرئيسية التالية.

· تصميم السرير المائل: سرير مائل بزاوية 30 درجة لتعزيز الصلابة وتدفق فعال للرقائق أثناء التشغيل الآلي.

· عمود دوران عالي الدقة: مجموعة عمود دوران دقيقة من نوع الخرطوشة مع محامل NSK اليابانية. المغزل موديل A2-5 بقطر 170 ملم.

· خطوط إرشادية متميزة: أدلة أسطوانية خطية دقيقة مقاس 30 مم من اليابان. المحور X مع 4 كتل قياسية، والمحور Z مع 4 كتل ممتدة.

· البراغي الكروية الدقيقة: براغي كروية يابانية THK مقاس 32 مم مع خطوة 10 مم لكل من المحورين X وZ.

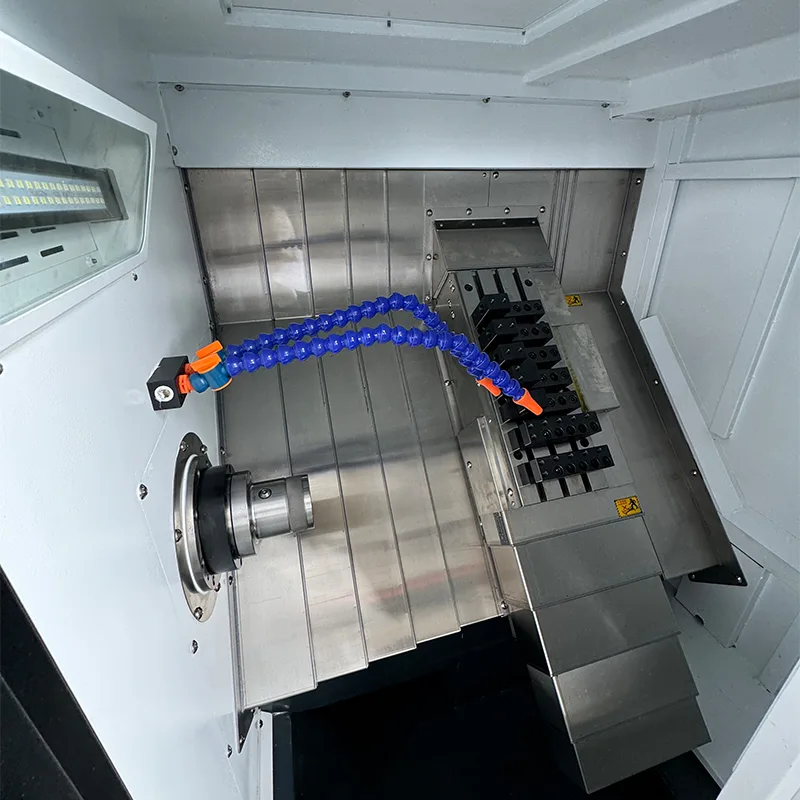

· برج مؤازر: 63 برج مؤازر لفهرسة الأدوات بشكل سريع ودقيق.

· غراب الذيل الهيدروليكي: غراب الذيل ذو التوجيه الخطي المزود بالدفع الهيدروليكي. يسافر Tailstock بمقدار 500 مم مع تفتق MT4.

· نظام قيادة المحرك: محرك المغزل الرئيسي مع محرك الحزام، ومحركات المؤازرة X وZ مع اتصال القيادة المباشر.

المواصفات الفنية

يسرد الجدول التالي المعلمات التقنية الكاملة للمخرطة ذات القاعدة المائلة CNC المزودة ببرج مؤازر وغراب ذيل هيدروليكي.

تكوين الآلة

تم تصنيع مخرطة السرير المائلة CNC المزودة ببرج مؤازر وغراب خلفي هيدروليكي بالمكونات والعلامات التجارية الرئيسية التالية.

· نظام CNC: FANUC Oi-TF PLUS (5) مع محركات ومحركات مؤازرة FANUC X/Z.

· محرك المغزل: Huahong 7.5KW.

· البراغي الكروية: براغي كروية دقيقة مقاس 32 مم من اليابان THK.

· أدلة الأسطوانة الخطية: أدلة الأسطوانة الدقيقة THK اليابانية مقاس 30 مم.

· مجموعة المغزل: خرطوشة من النوع الدقيق مع محامل NSK اليابانية.

· أسطوانة دوارة هيدروليكية: تايوان.

· المحطة الهيدروليكية : تايوان .

· رأس الطاقة: 3 محطات، 11.4 نيوتن.

· مضخة التبريد: 750 وات.

الملحقات القياسية

تأتي كل مخرطة CNC ذات السرير المائل مع برج مؤازر وغراب خلفي هيدروليكي مع الملحقات التالية.

· طوق زنبركي لمواد التثبيت – قطعة واحدة متضمنة.

· حامل أدوات الخراطة – 3 قطع.

· حامل أدوات الحفر – 2 قطعة.

· قضبان أدوات الحفر – شريط تمديد ER20A، قطعتان.

· مجموعة مفاتيح سداسية - مجموعة واحدة.

التطبيقات والمزايا

تعتبر المخرطة ذات القاعدة المائلة CNC المزودة ببرج مؤازر وغراب خلفي هيدروليكي مناسبة لمجموعة واسعة من تطبيقات الخراطة.

· قدرة المعالجة: الحد الأقصى لقطر الدوران 375 مم، الحد الأقصى لطول المعالجة 380 مم مع ظرف. يتعامل مع مجموعة متنوعة من المواد بما في ذلك الفولاذ والفولاذ المقاوم للصدأ والمعادن غير الحديدية.

· كفاءة الإنتاج: 63 برج مؤازر يتيح الفهرسة السريعة للأدوات، مما يقلل وقت الإعداد ويزيد الإنتاجية لإنتاج الدفعات.

· الدقة والثبات: تضمن الحزات الدليلية والمسامير الكروية THK اليابانية، جنبًا إلى جنب مع التحكم FANUC CNC، دقة متسقة وقابلية للتكرار.

· دعم قطع العمل: يوفر غراب الذيل الهيدروليكي الذي يبلغ طوله 500 مم وتناقص MT4 تثبيتًا آمنًا لقطع العمل الأطول.

· البناء الصلب: قاعدة مائلة بزاوية 30 درجة مع موجهات أسطوانية للخدمة الشاقة تدعم عمليات القطع الثقيلة المستقرة.

التصنيع وضمان الجودة

يتم تصنيع مخرطة السرير المائلة CNC المزودة ببرج مؤازر وغراب خلفي هيدروليكي وفقًا لمعايير مراقبة الجودة الصارمة.

· يتم الحصول على جميع المكونات الرئيسية من علامات تجارية معروفة بما في ذلك FANUC، وJapan THK، وJapan NSK، وHuahong.

· عمليات التجميع الدقيقة للبراغي الكروية، والأدلة الخطية، وتجميعات المغزل.

· الفحص والاختبار الصارم قبل التسليم لضمان دقة الماكينة وموثوقيتها.

· مدعومة بأكثر من عشر سنوات من الخبرة في التصنيع والدعم الفني الاحترافي.

الأسئلة المتداولة

ما هو نظام CNC المستخدم في هذه المخرطة ذات القاعدة المائلة؟

تستخدم الآلة نظام CNC FANUC Oi-TF PLUS (5) مع محركات مؤازرة FANUC ومحركات للمحاور X وZ.

ما هي محاور الحركة لمخرطة CNC هذه؟

يبلغ سفر المحور X 200 مم، ويبلغ سفر المحور Z 460 مم.

ما هي سرعة المغزل وقوة المحرك؟

تتراوح سرعة المغزل من 0 إلى 5000 دورة في الدقيقة، مدعومًا بمحرك المغزل Huahong بقدرة 7.5KW.

ما هو نوع الحزوز الدليلية والمسامير الكروية المستخدمة؟

تستخدم الآلة براغي كروية دقيقة THK يابانية مقاس 32 مم وأدلة أسطوانية خطية دقيقة مقاس 30 مم.

ما هو وزن الآلة وأبعادها الإجمالية؟

أبعاد الماكينة هي 1875×1021×1263 ملم، ووزنها حوالي 1.8 طن.
