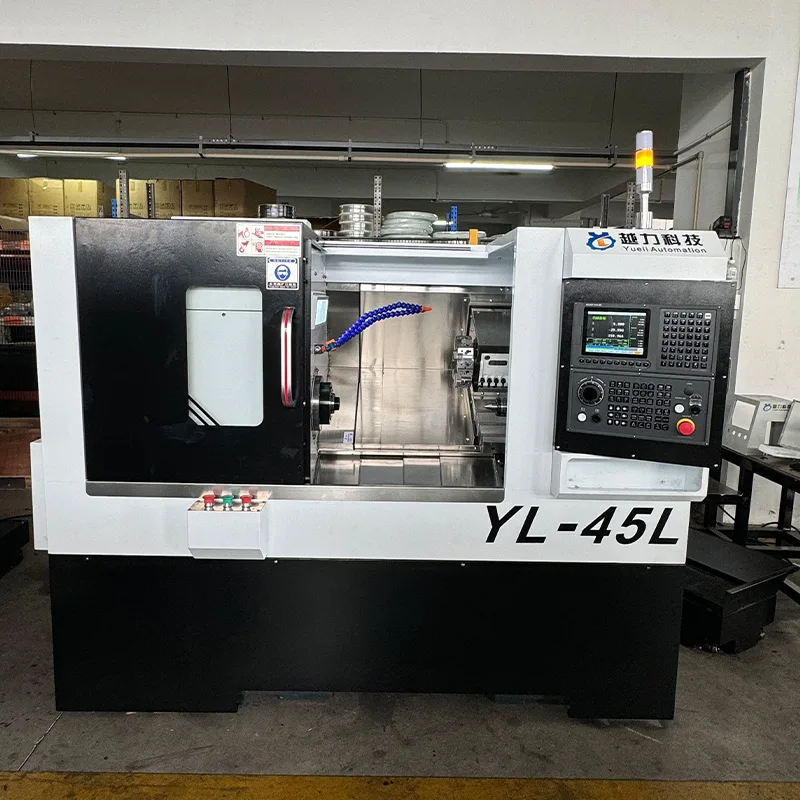

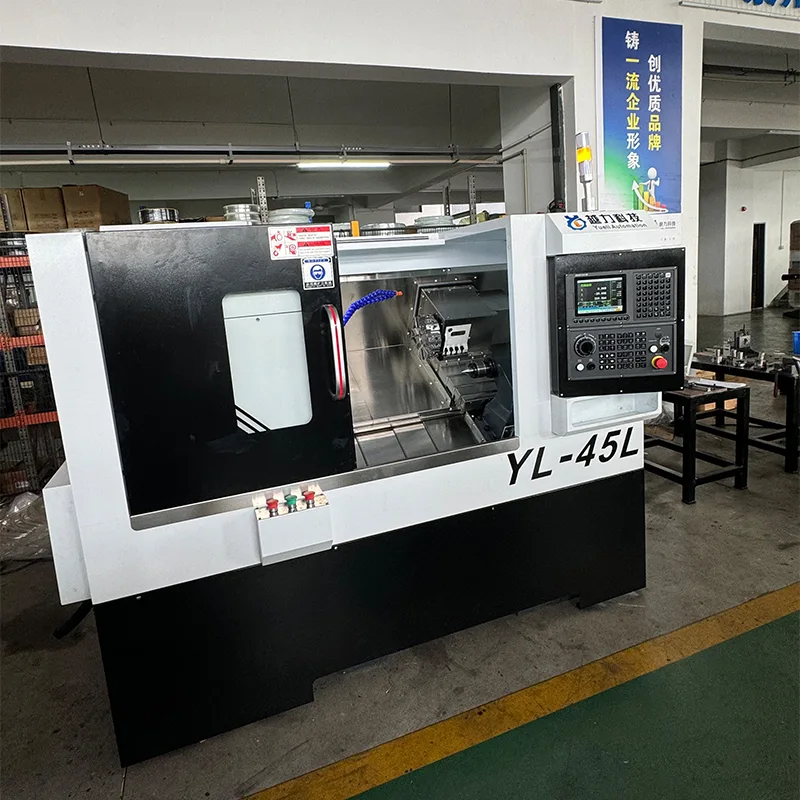

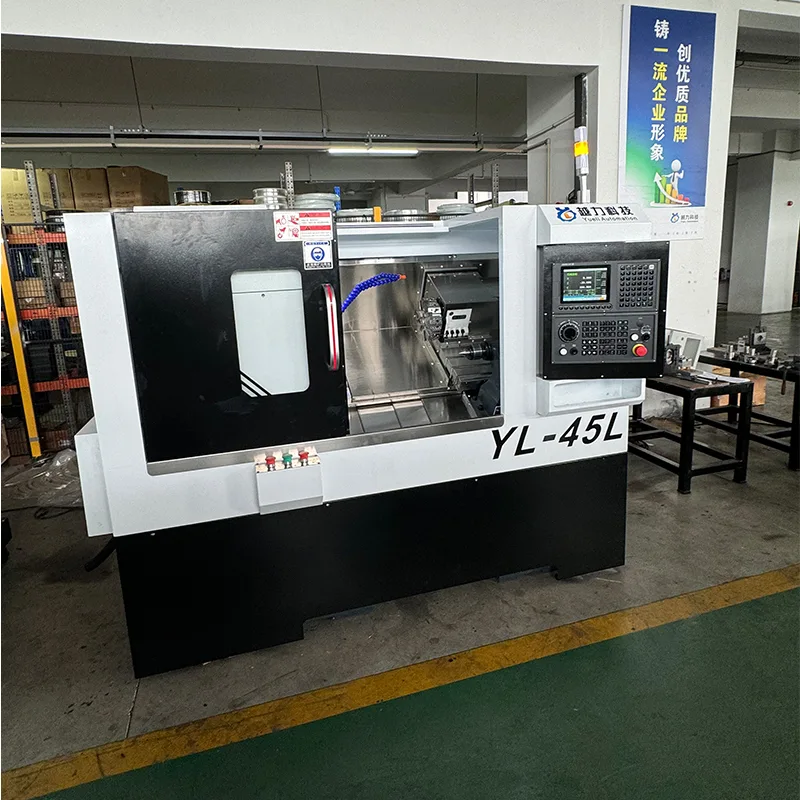

مخرطة CNC ذات السرير المائل مع برج مؤازر وغراب خلفي

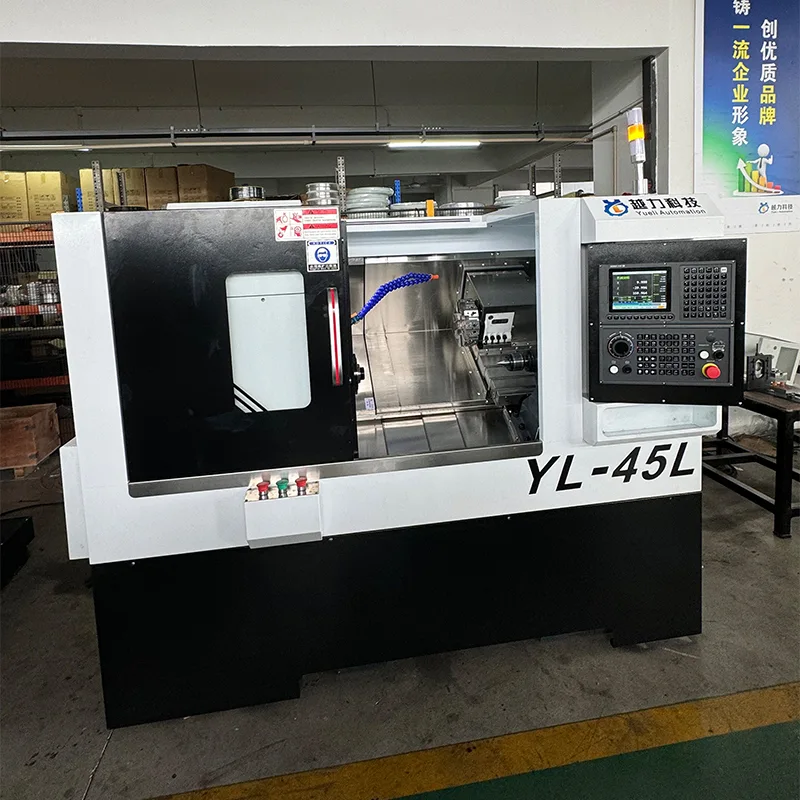

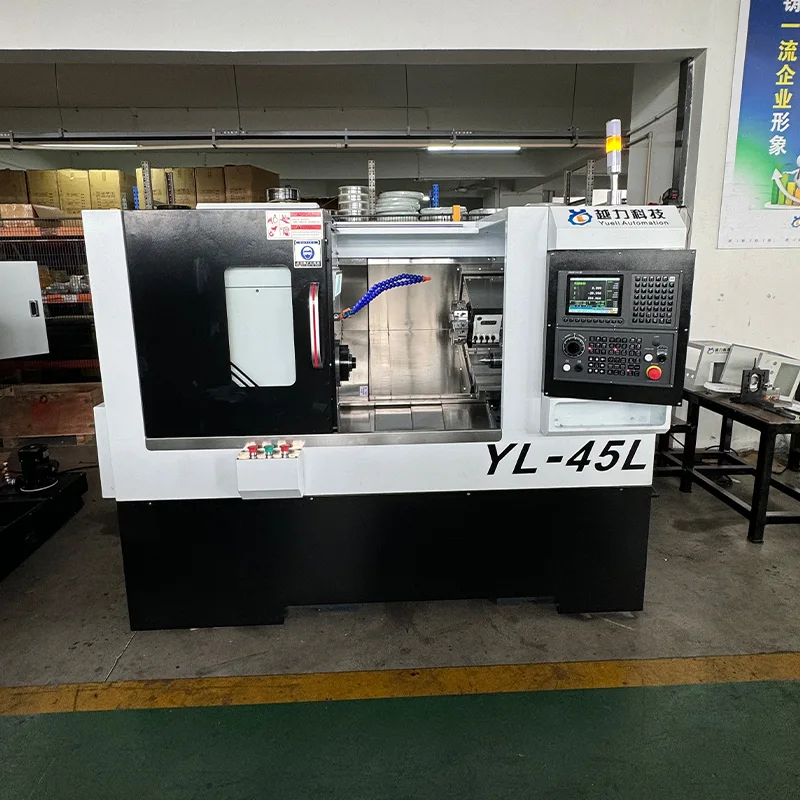

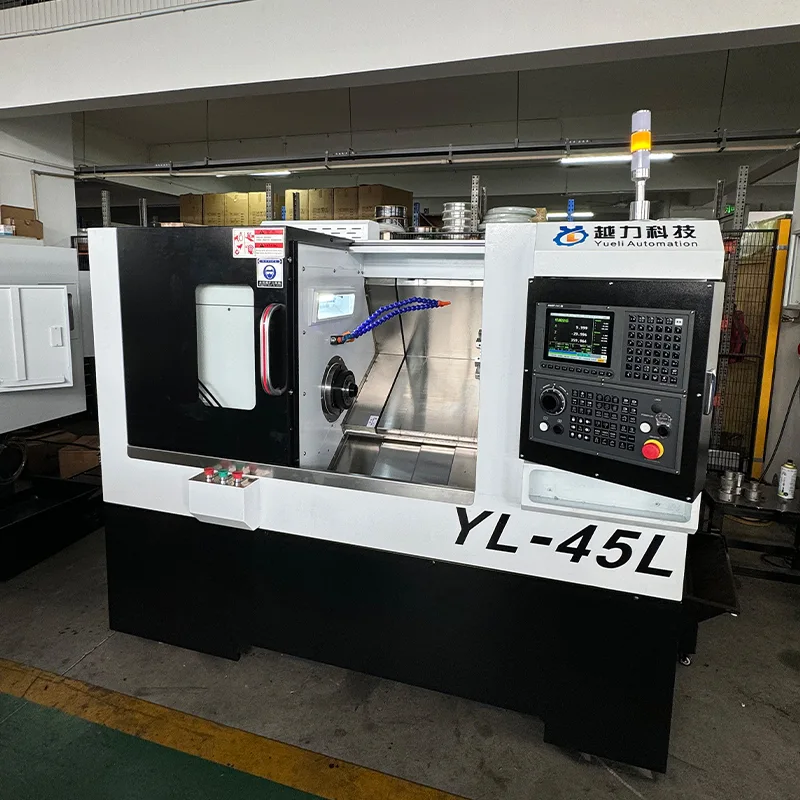

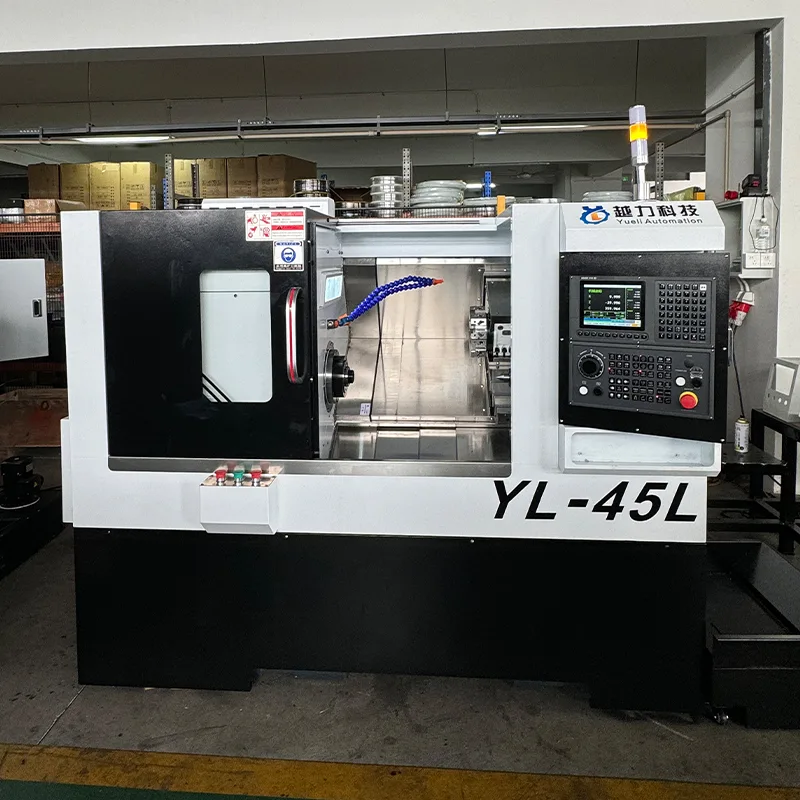

يتم إنتاج مخرطة CNC ذات السرير المائل مع برج مؤازر و Tailstock (موديل YL-45L) بواسطة شركة Quanzhou Yueli Automation Equipment Co., Ltd. تتميز الماكينة بتصميم سرير مائل بزاوية 30 درجة مع برج مؤازر 63 للأدوات. إنها مجهزة بنظام FANUC Oi-TF PLUS (5) CNC، ومسامير كروية دقيقة THK يابانية مقاس 32 مم وموجهات أسطوانية خطية دقيقة مقاس 30 مم، مما يوفر أداء تشغيل مستقر ودقيق. تتراوح سرعة المغزل من 0 إلى 5000 دورة في الدقيقة مع محرك المغزل Huahong بقدرة 7.5KW. تحتوي الماكينة على غراب ذيل توجيهي خطي مع دفع هيدروليكي، ومسافة غراب الذيل 500 مم، وغراب الذيل المستدق MT4. الحد الأقصى لقطر الدوران هو 375 مم، والحد الأقصى لطول المعالجة هو 380 مم مع ظرف.

المواصفات الفنية

تنطبق المعلمات الفنية التالية على مخرطة CNC ذات السرير المائل المزودة ببرج مؤازر وTailstock.

التكوين الرئيسي

تم تجهيز مخرطة CNC ذات السرير المائل المزودة ببرج مؤازر وTailstock بالمكونات الرئيسية التالية.

الملحقات القياسية

يتم تضمين الملحقات التالية مع مخرطة CNC ذات السرير المائل مع برج مؤازر وTailstock.

هيكل الآلة والميزات الرئيسية

تشتمل مخرطة CNC ذات السرير المائل المزودة ببرج مؤازر وTailstock على الميزات الهيكلية وميزات الأداء التالية.

· السرير: تصميم سرير مائل بزاوية 30 درجة لتحقيق الصلابة وتدفق الرقائق بكفاءة.

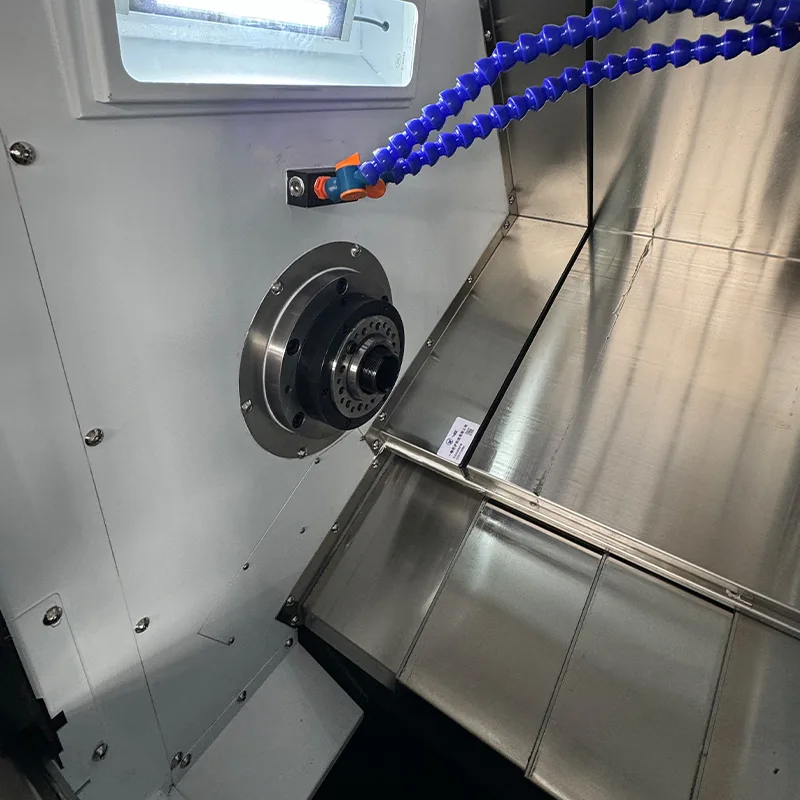

· المغزل: مجموعة مغزل دقيقة للخرطوشة مع محامل NSK اليابانية. المغزل موديل A2-5 بقطر 170 ملم. نطاق السرعة 0-5000 دورة في الدقيقة.

· الأدلة: أدلة الأسطوانة الخطية الدقيقة THK اليابانية مقاس 30 مم. المحور X مع 4 كتل قياسية، والمحور Z مع 4 كتل ممتدة.

· البراغي الكروية: براغي كروية دقيقة THK يابانية مقاس 32 مم مع خطوة 10 مم لكل من المحورين X وZ.

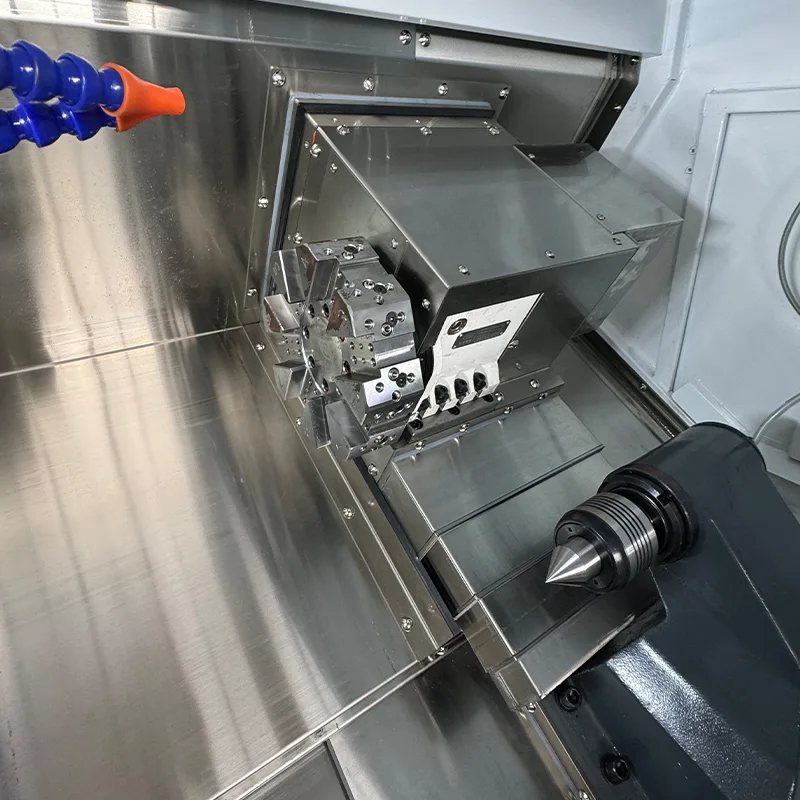

· الأدوات: 63 برج مؤازر لتغيير الأدوات تلقائيًا.

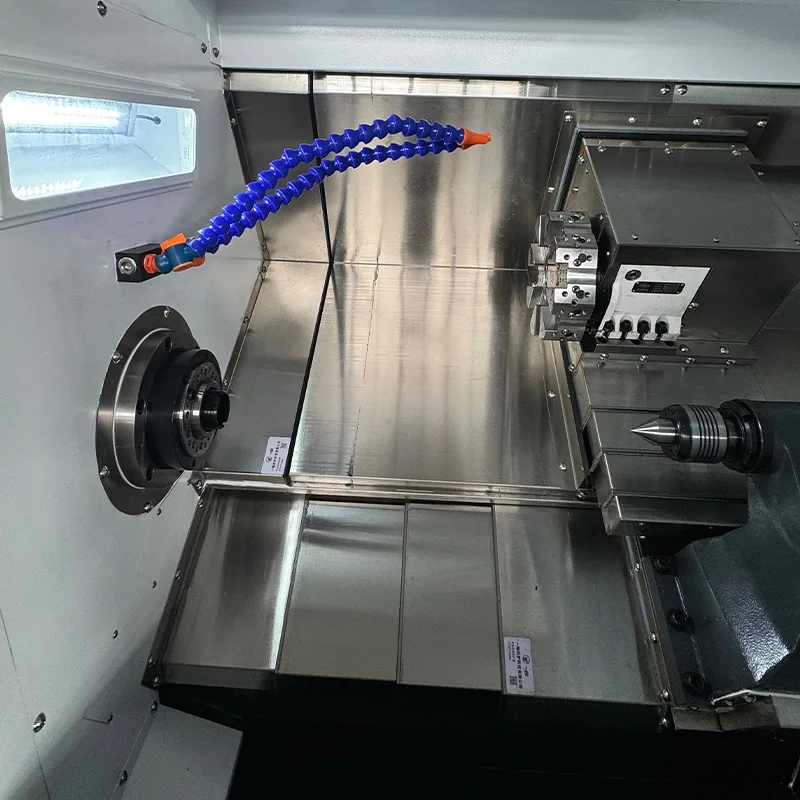

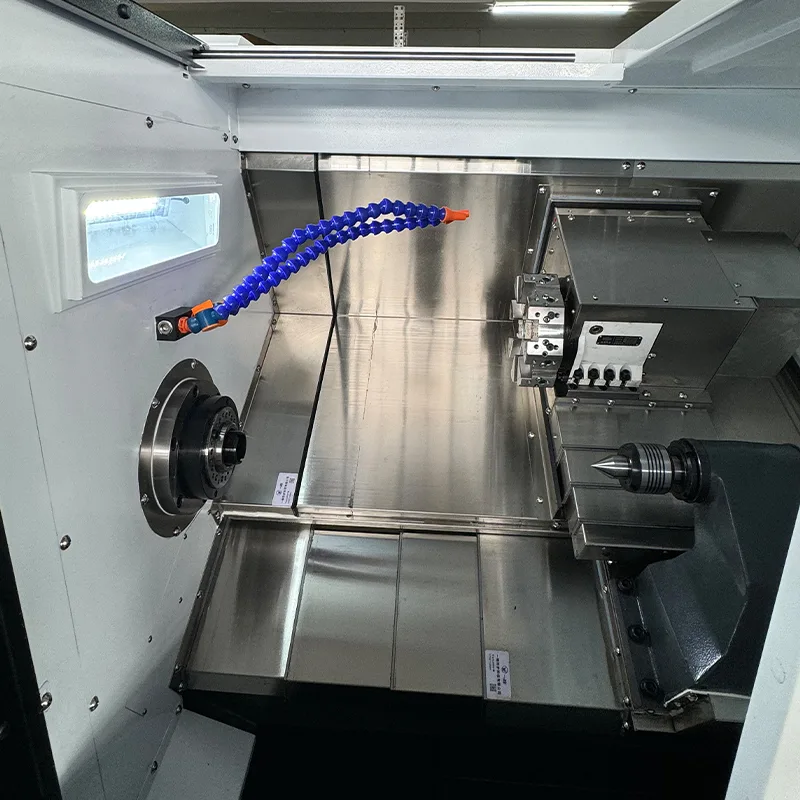

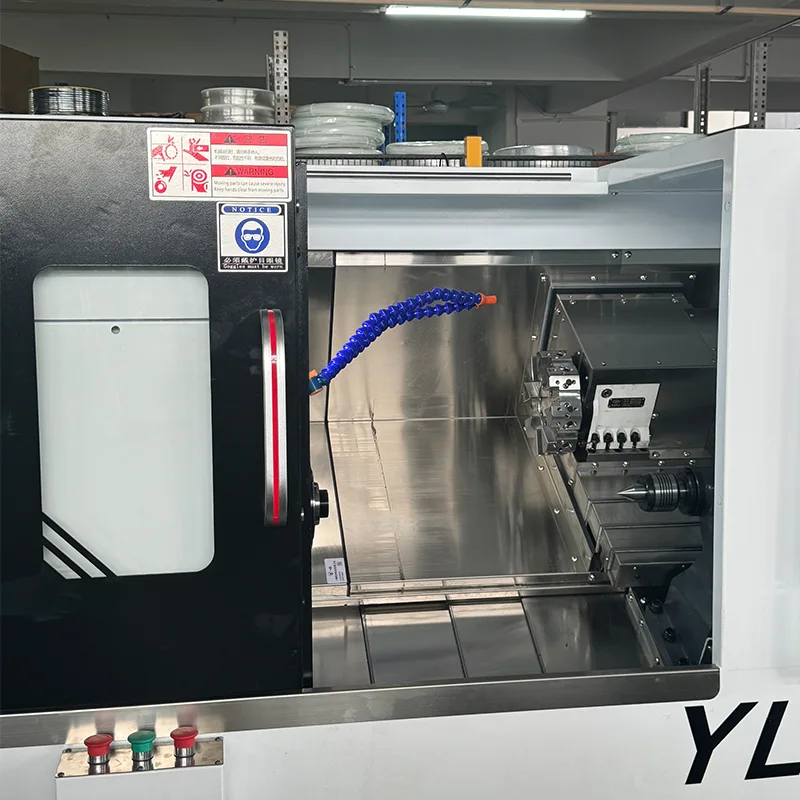

· غراب الذيل: غراب الذيل ذو التوجيه الخطي المزود بالدفع الهيدروليكي. تيلستوك السفر 500 ملم. تيلستوك تفتق MT4.

· توصيلات المحرك: المحرك الرئيسي مع محرك الحزام، ومحركات X وZ مع محرك مباشر.

طلب المعلومات

تنطبق تفاصيل الأسعار والطلب التالية على مخرطة CNC ذات السرير المائل المزودة ببرج مؤازر وTailstock.

· اسم المنتج: مخرطة CNC ذات السرير المائل (نوع برج الأدوات)

· الموديل: YL-45L

· شروط الدفع: إيداع 30%، الرصيد قبل الشحن

· الضمان: سنة واحدة للأجزاء (باستثناء الأضرار التي من صنع الإنسان)

· الضريبة: 13% شامل ضريبة القيمة المضافة

· الشحن: متضمن

الأسئلة المتداولة

ما هو نظام التحكم لمخرطة CNC ذات السرير المائل؟

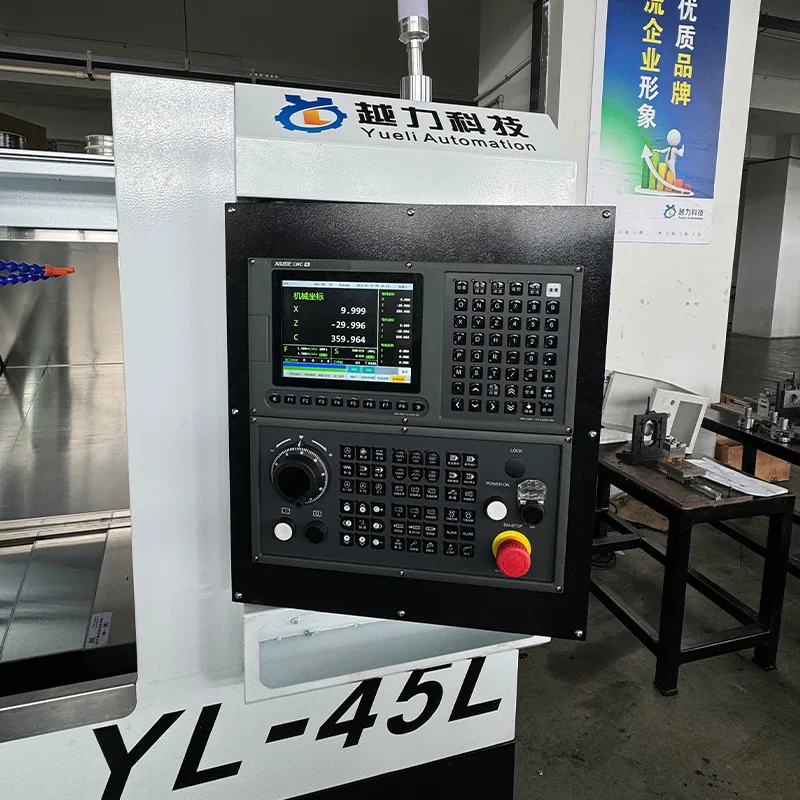

تستخدم مخرطة CNC ذات الطبقة المائلة نظام CNC FANUC Oi-TF PLUS (5) مع محركات مؤازرة FANUC ومحركات للمحورين X وZ.

ما هي محاور السفر X و Z لهذه الآلة؟

يبلغ طول المحور X 200 مم، والمحور Z هو 460 مم. ما هي سرعة المغزل وقوة محرك المغزل؟

نطاق سرعة المغزل هو من 0 إلى 5000 دورة في الدقيقة، وقوة محرك المغزل هي 7.5KW من Huahong.

ما نوع السرير والأدوات الموجودة في هذه الآلة؟

تحتوي الآلة على سرير مائل بزاوية 30 درجة مع برج مؤازر 63 لتغيير الأداة تلقائيًا.

ما هي مواصفات الأدلة والمسامير الكروية؟

تستخدم المحاور X وZ براغي كروية دقيقة مقاس 32 مم وموجهات أسطوانية خطية دقيقة مقاس 30 مم، وكلاهما من شركة THK اليابانية.

ما هو وزن وأبعاد مخرطة CNC هذه؟

أبعاد الماكينة هي 1875×1021×1263 ملم، ووزنها حوالي 1.8 طن.

ما هو نوع غراب الذيل الذي تمتلكه الآلة؟

تحتوي الماكينة على غراب ذيل توجيهي خطي مع دفع هيدروليكي، ومسافة غراب الذيل 500 مم، وغراب الذيل المستدق MT4.
