آلة تروس متكاملة

عميل

رضا

رقم الاقتباس

YL2025091101

اتصال

رضا

تاريخ الاقتباس

2025-9-11

نسخة.

صلاحية عرض الأسعار

30 يوما

هاتف

موعد التسليم

20 يوما بعد الحصول على الودائع

سعر

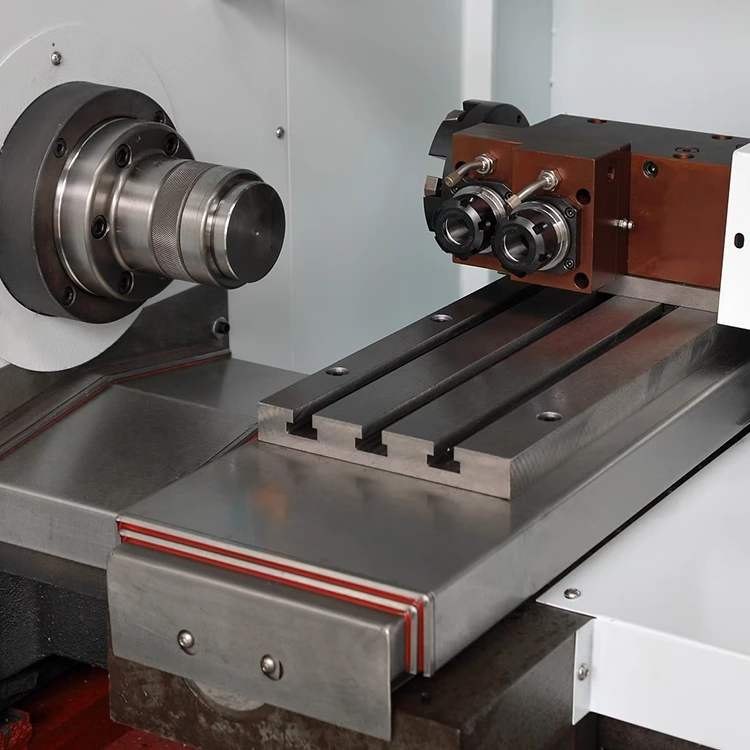

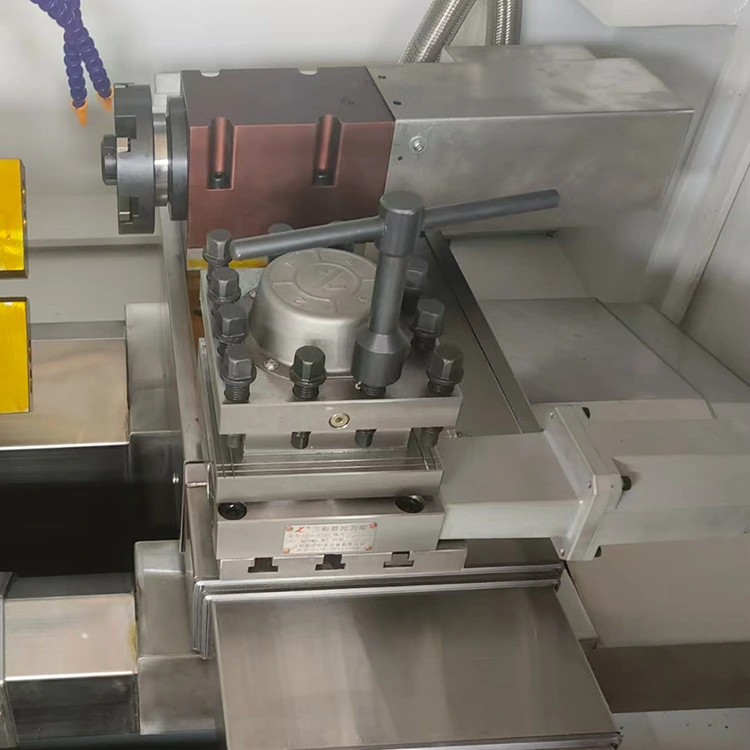

0640 (بما في ذلك رأس الطاقة لقاطع الذبابة وبرج الأدوات المربع)

يوان42000 مجموعة

قسط

T/T.30% كإيداع، 70% الدفع قبل التسليم.

ضمان

سنة واحدة.

صورة

 اسم

 المواصفات

القدرة على المعالجة

أقصى قطر للتأرجح فوق السرير (مم)

280

الحد الأقصى لقطر التأرجح فوق الحامل (Φ/mm)

f160

الحد الأقصى لطول الدوران (Φ/mm)

280

الحد الأقصى لقطر الدوران (Φ/mm)

280

الحد الأقصى لقطر الثقب لمخزون القضبان (Φ/mm)

42

مغزل

نوع الأنف المغزلي (GB 5900.1)

A2-5

 تفتق ثقب بطانة المغزل

21 درجة

GB21°

قطر ثقب المغزل (Φ/mm)

49

 قضيب جر المغزل من خلال قطر الثقب

41.5

موضوع قضيب الجر المغزل

م48×1.5

نطاق سرعة المغزل (ص / دقيقة)

0-3000 (4000)

التكوين القياسي: 0-3000 (اختياري: 4000)

 وضع تبديل تروس المغزل

32

المغزل المستقل: 3 أمامي، 2 خلفي

قوة المحرك الرئيسي (التقييم المستمر) (كيلوواط)

4

قوة المحرك الرئيسي (القيمة القصوى اللحظية) (كيلوواط)

4

سرعة الاجتياز السريع للمحور X (م/دقيقة)

15

سرعة الاجتياز السريع للمحور Z (م/دقيقة)

15

عزم دوران محرك سيرفو المحور X (نيوتن · متر)

110/6.4

عزم دوران المحرك المؤازر على المحور Z (نيوتن · متر)

110/6.4

شوط المحور السيني (مم)

640

شوط المحور Z (مم)

280

طريقة اتصال محرك المحور X والمحور Z

 اقتران مباشر

دليل المحور Z

Z-30-640

Z-محور الكرة اللولبية 30-640 نوع مربع

X-بعد.

اكس-30-540

المحور X الكرة اللولبية 30-540 نوع مربع

 نوع الدليل

(30FZS)

الدليل الخطي (30FZS)

برج الأداة

 نوع برج الأداة

6125

 عدد محطات الأدوات

(مم)

حجم الأداة (مم)

20*20

عمود أداة ثابت (20×20)

تروس

السكتة الدماغية القياسية للمحور X

2400 ملم

السرعة القصوى للمحور X

1.5 ملم/ثانية

السكتة الدماغية القياسية للمحور Y

650 ملم

السرعة القصوى للمحور Y

1 م / ث

السكتة الدماغية القياسية للمحور Z

1000 ملم

السرعة القصوى للمحور Z

1.5 م/ث

 ارتفاع الدرج عن الأرض

1100 ملم

 حجم الدرج

550*350 مللي متر

 عدد الصواني

2

2 صور

 مادة الجمالون

فُولاَذ

 نهاية القابض

，

لقط هوائي  دوران هوائي

 وضع الإرسال

دليل خطي مع رف السكك الحديدية المائلة

 جهد الإدخال

220 فولت

 إدخال ضغط الهواء

0.5-0.8 باسكال

مزود الطاقة

 الطاقة الإجمالية المقدرة

9 كيلو واط

 التصنيف الإجمالي الحالي

20 أ

المواصفات

 وزن الآلة

900 كجم

حجم الماكينة (الطول × العرض × الارتفاع)

1650×1250×1600 ملم

آخر

 طريقة لقط

قطر تشاك (اختياري)

 قوة مضخة المياه

380 فولت/90 واط

نموذج الكرة اللولبية (المحور السيني)

2508

نموذج الكرة اللولبية (المحور z)

3208

نوع ناقل الرقاقة (شراء اختياري)

مجال الآلات

 قطع غيار السيارات والدراجات النارية وملحقات الأجهزة
