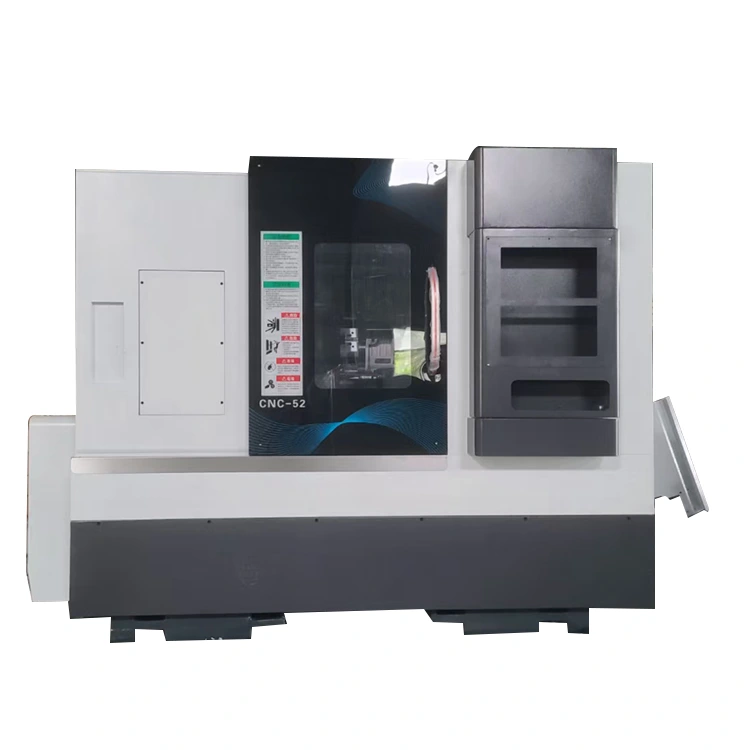

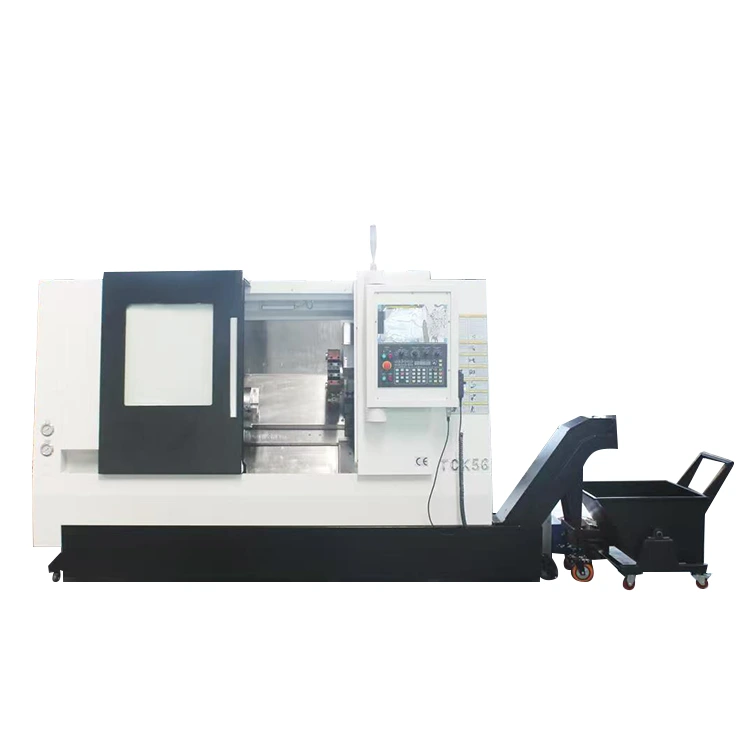

مركز مطحنة CNC مع Tailstock

لا.

اسم

وحدة

المواصفات

ملاحظة

1

البعد العلوي للطاولة

مم

450*340

2

أقصى سفر للمحور z

مم

600

3

الحد الأقصى لسفر المحور X

مم

300

4

أقصى قطر للتأرجح

مم

650

5

القطر من المغزل إلى سطح الطاولة المنزلق

مم

170

6

المسافة من مركز المغزل إلى الأرض

مم

1100

7

أقصى طول بالقطع

مم

475

أخذ برج الطاقة NF80-170-BMT55-12T كمثال

8

أقصى قطر للدوران

مم

500

9

نموذج المغزل (قطر المغزل)

مم

A2-6（200）

10

سرعة المغزل

دورة في الدقيقة

0-4000

11

X、Z مواصفات الكرة اللولبية

32*10/40*10

الكرة اللولبية اليابانية THK، فئة C3

12

السكك الحديدية التوجيهية الخطية للمحور X

أسطوانة HIWIN تايوانية clss p، مقاس 35

4 منزلقات من النوع القياسي

13

سكة توجيه خطية للمحور Z

رولة HIWIN تايوانية clss مقاس 35

4 منزلقات - منزلقات ممتدة الطول

14

طريقة توصيل محرك X.Z الرئيسي

حزام التوقيت/محرك مباشر/محرك مباشر

15

X.Z. شفة محرك Tailstock / حنفية

مم

130/110

16

حجم الآلة

مم

2415*1257*1270

17

الوزن الصافي للآلة

كجم

3800 كجم

مع الحماية الداخلية والخارجية

18

طريقة تركيب الأداة

170-BMT55 برج الطاقة

19

نوع قاعدة الآلة وميلها

سرير مائل 30 درجة

20

تايلستوك

غراب الذيل الدليلي الخطي

21

طريقة تقدم Tailstock

الدفع الهيدروليكي والدفع المؤازر

مركز Tailstock الهيدروليكي المجهز بشكل قياسي

22

الحد الأقصى لسفر غراب الذيل

600

23

الحد الأدنى لطول الإسقاط من غراب الذيل

30 ملم

24

نموذج مركز Tailstock

MT5
