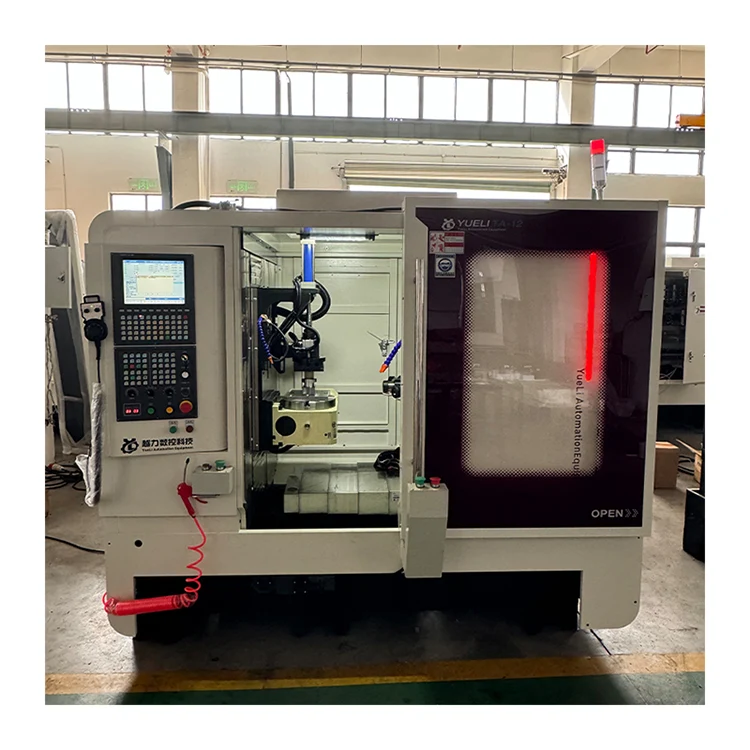

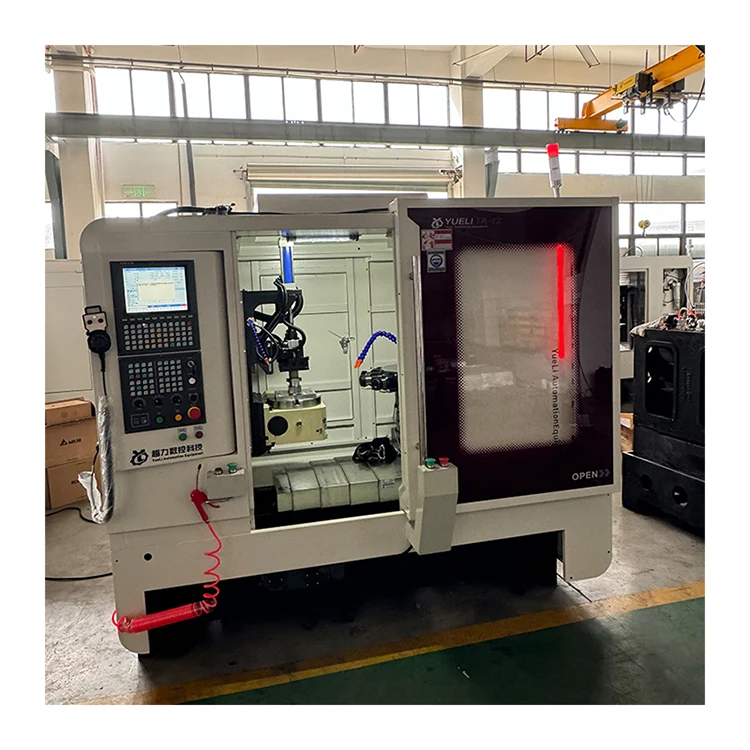

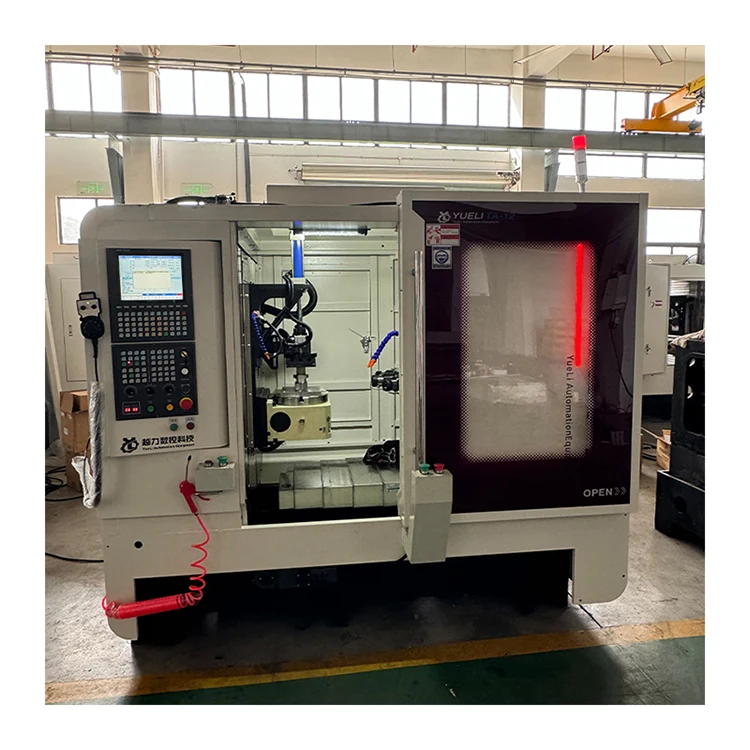

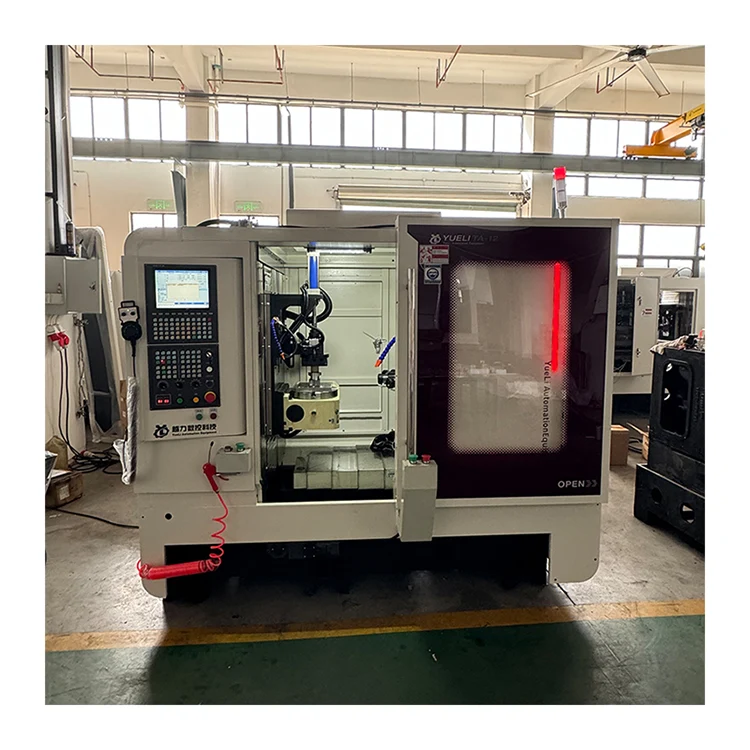

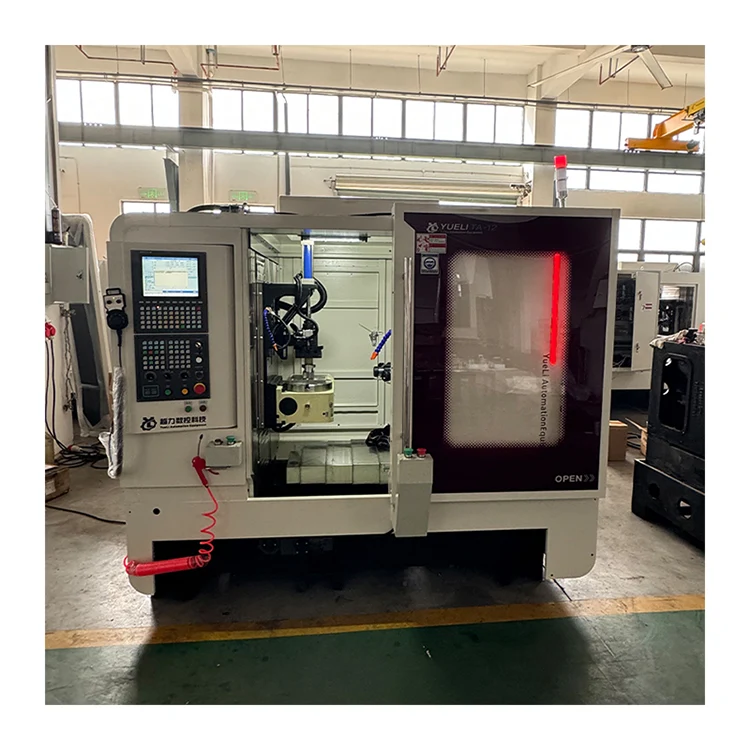

ماكينة برجية CNC ذات 12 مغزل أفقية

يتم تصنيع آلة البرج CNC ذات 12 عمودًا أفقيًا (الطراز الداخلي TA-12) بواسطة شركة Quanzhou Yueli Automation Equipment Co., Ltd. وهي مناسبة لإنتاج ومعالجة دفعات كبيرة ومتوسطة الحجم. تتميز الماكينة بمظهر سلس وسخي، وتشغيل بسيط وبديهي، وتعديل مريح. مع التحكم CNC، فإنه يوفر أتمتة أعلى، وموثوقية جيدة، وكثافة عمالة أقل، مما يمكن شخصًا واحدًا من تشغيل وإدارة آلات متعددة. هذا المنتج عبارة عن معدات معالجة مضادة للتلوث عالية الكفاءة مثالية.

مقدمة المنتج

تعتبر الماكينة البرجية CNC ذات 12 عمودًا أفقيًا مناسبة لإنتاج ومعالجة دفعات كبيرة ومتوسطة الحجم. مظهر الآلة سلس وسخي، العملية بسيطة وبديهية، والتعديل مريح. تم اعتماد التحكم CNC، ودرجة الأتمتة أعلى، والموثوقية جيدة، وتقليل كثافة اليد العاملة للمشغل، ويمكن تحقيق تشغيل وإدارة شخص واحد وآلات متعددة.

معلمات التكوين الفني

تنطبق المكونات والمواصفات التالية على ماكينة CNC البرجية الأفقية ذات 12 عمودًا.

المعلمات التقنية الرئيسية

تنطبق المعلمات الفنية التالية على ماكينة CNC البرجية الأفقية ذات 12 عمودًا.

هيكل الآلة والأداء

تتميز الماكينة البرجية CNC ذات 12 عمودًا أفقيًا بالميزات الهيكلية وميزات الأداء التالية.

· مركز تصنيع بسيط. يستخدم التحكم في البرنامج نظام التحكم تايوان هوست مع وظيفة الكشف لتجنب تلف الصنبور أو الأداة بسبب فشل صمام الملف اللولبي أو الأسطوانة. حوار صديق للآلة البشرية لسهولة التشغيل.

· مناسبة لمعالجة الأجزاء الكبيرة والمتوسطة. اكتمال لقط لمرة واحدة. كفاءة عالية ودقة جيدة.

· لا تحتاج آلية التنصت إلى استبدال محرك المسمار اللولبي. الملعب هو المعيار. يعمل محرك المؤازرة الرئيسي Beijing CTB مع تحويل التردد الخاص على تحسين خشونة سطح الخيط ويضمن الدقة.

· البحث والتطوير المستقل لمكونات رأس الطاقة. طحن دقيق. مقاومة التآكل جيدة. عمر خدمة طويل.

· يسمح نظام Hust CNC بتحديد سرعة التغذية وفقًا للاحتياجات. بعد الاستخدام لفترة طويلة، يتآكل المسمار الرصاصي، ويصبح لدى النظام وظيفة تعويض الأداة.

· يستخدم كل سطح منزلق مزود بمحرك جهاز تشحيم تلقائي مركزي لضمان عمر خدمة أداة الماكينة.

· حركة الطاولة المنزلقة مدفوعة بمحرك مؤازر. يمكن تعيين إحداثيات متعددة رقميا. دقة تحديد المواقع عالية. اهتزاز منخفض. استجابة سريعة.

· أثناء المعالجة، يتم عرض حالة قطعة العمل على شاشة اللمس. وظيفة الإنذار للأخطاء.

· تضمن الحماية المغلقة بالكامل السلامة الشخصية وتحسن بيئة المعالجة.

مكونات الهيكل الرئيسي

تتكون آلة البرج CNC ذات 12 عمودًا أفقيًا من المكونات الهيكلية الرئيسية التالية.

· العمود: مجموعة واحدة

· المحور الرابع: مجموعة واحدة

· القاعدة: مجموعة واحدة

· النظام الإلكتروني: مجموعة واحدة

· الملزمة الهيدروليكية: مجموعة واحدة

· نظام إزالة الرقائق: مجموعة واحدة

النظام الكهربائي

تستخدم آلة البرج CNC ذات 12 عمودًا أفقيًا المكونات الكهربائية التالية.

· صمام الملف اللولبي: AirTAC التايواني. استقرار جيد. لا يمكن أن يكون ضغط الهواء أقل من 0.5 ميجا باسكال.

· موصل التيار المتردد: شنايدر. استقرار جيد.

· التتابع: اومرون. استقرار جيد.

نظام التشحيم

يتم تشحيم كل رأس طاقة لآلة CNC البرجية الأفقية ذات 12 عمودًا بالزبدة، وهي سهلة الاستخدام والتشغيل، مما يضمن عمر خدمة سطح التشحيم.

الملحقات والوثائق القياسية

تأتي ماكينة CNC البرجية الأفقية ذات 12 عمودًا مع الملحقات والمستندات التالية.

· يتضمن صندوق الأدوات: مفتاح ربط مزدوج 17-19، مفتاح ربط سداسي 1.5-10 (مجموعة واحدة).

· وثائق عشوائية: مواصفات النظام، دليل التشغيل، تعليمات السائق (نسخة واحدة لكل منهما).

الأسئلة المتداولة

ما هي واجهة المغزل والقدرة القصوى للحفر؟

واجهة المغزل هي ER40. الحد الأقصى لقطر الحفر هو 60 مم للنحاس من خلال الثقوب، والحد الأقصى لقطر التنصت هو M50×3 مم للنحاس.

كم عدد المغزل لديه البرج؟

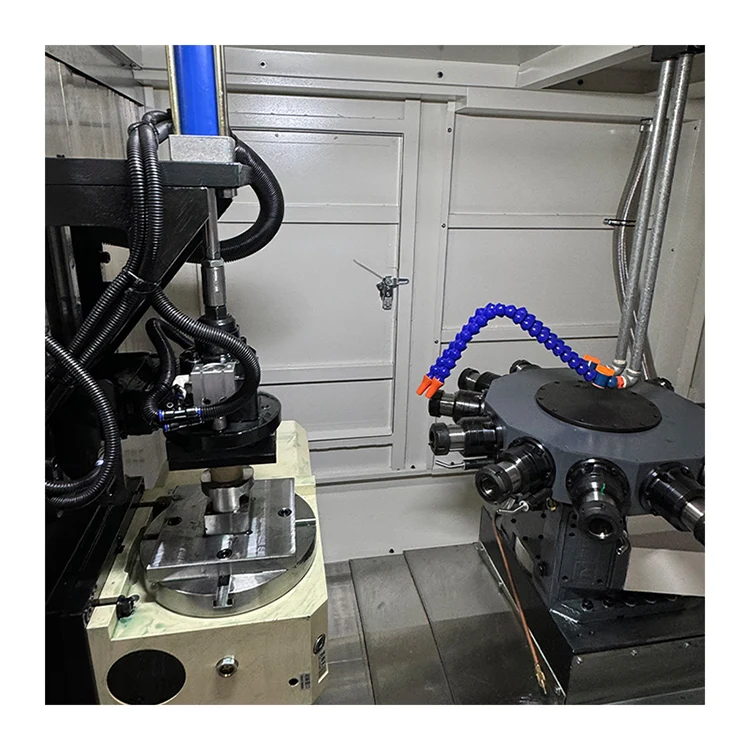

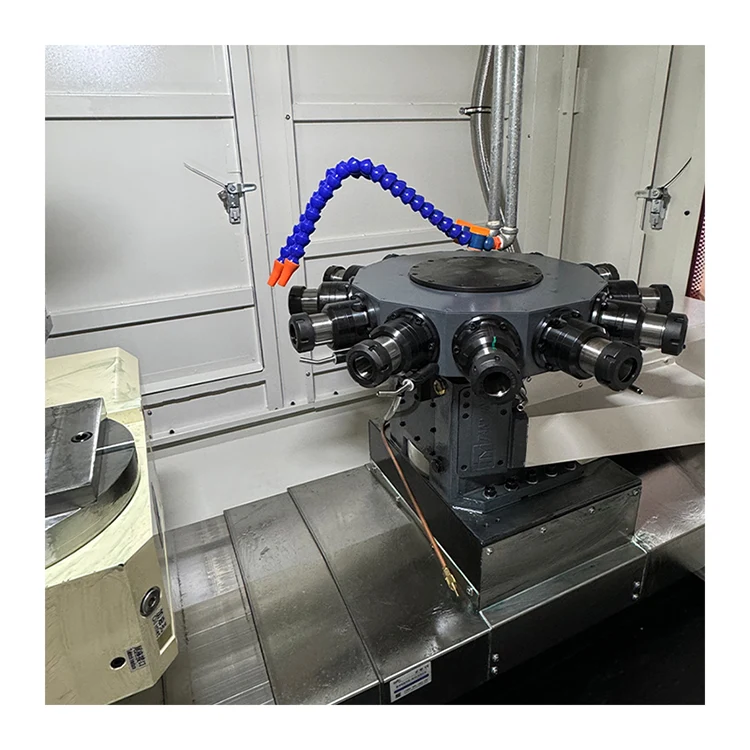

يحتوي البرج الدوار على 12 مغزل. وقت تغيير الأداة هو 0.8 ثانية لكل 180 درجة.

ما هي المحاور X و Y و Z؟

يبلغ طول مسافة المحور X 350 مم، ومسافة المحور Y 400 مم، ومسافة المحور Z 300 مم. الحد الأقصى لسرعة الحركة لجميع المحاور هو 30 م/دقيقة.

ما هو نظام CNC وقوة محرك المغزل؟

تستخدم الآلة نظام تايوان Hust CNC مع محرك مغزل مؤازر بقدرة 5.5KW إلى 7.5KW (اختياري).

ما هو وزن الآلة وأبعادها؟

أبعاد الماكينة هي 2200×1765×1922 مم مع غطاء من الصفائح المعدنية، والوزن الصافي 3500 كجم.

شركة Quanzhou Yueli Automation Equipment Co., Ltd. - نانان، فوجيان، الصين - تأسست عام 2013
