مركز التنصت على الحفر بالدليل الخطي من النوع المفتوح

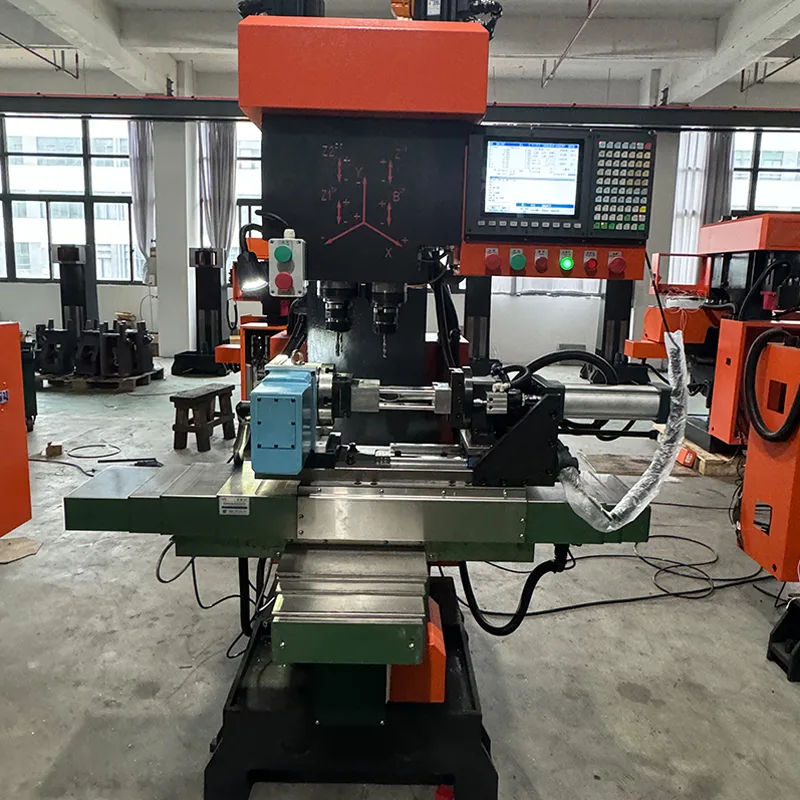

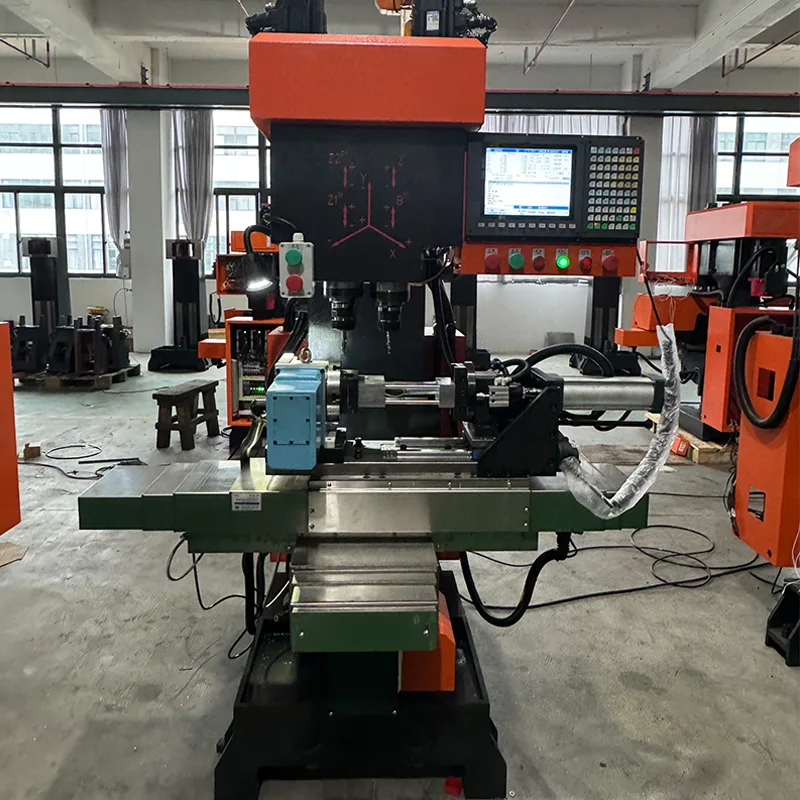

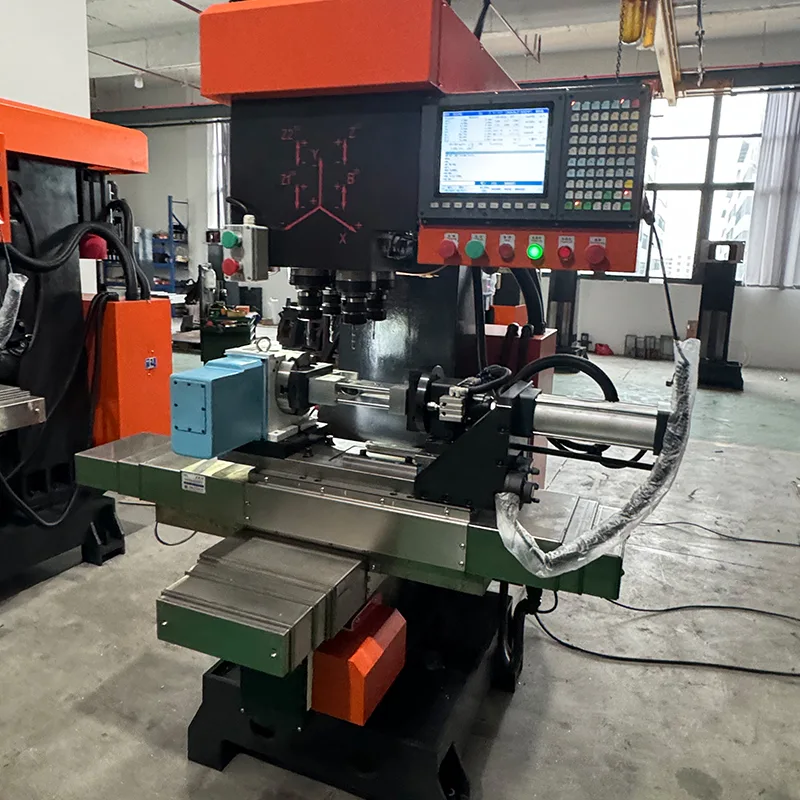

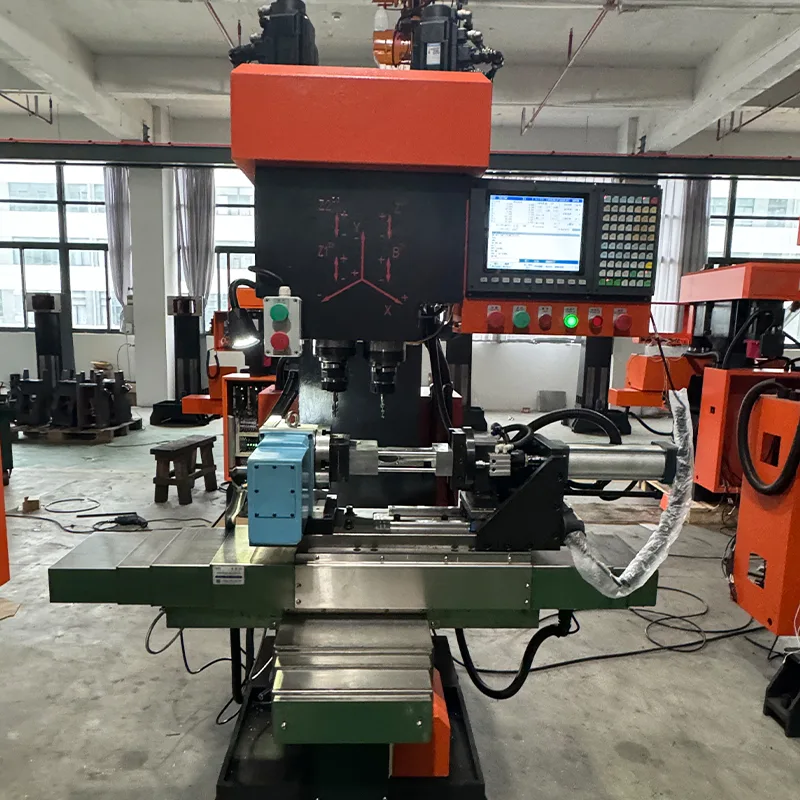

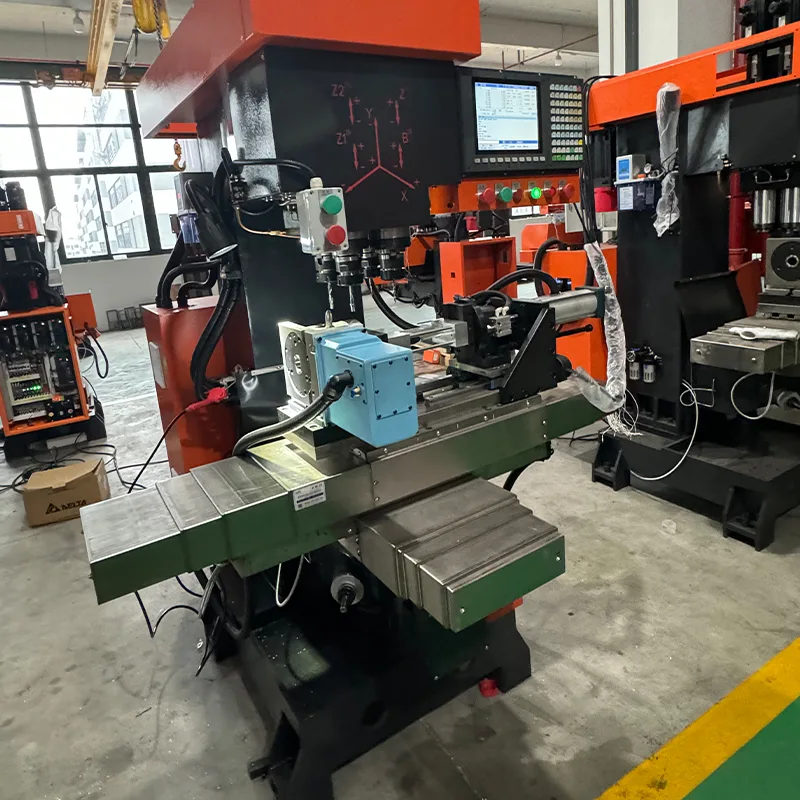

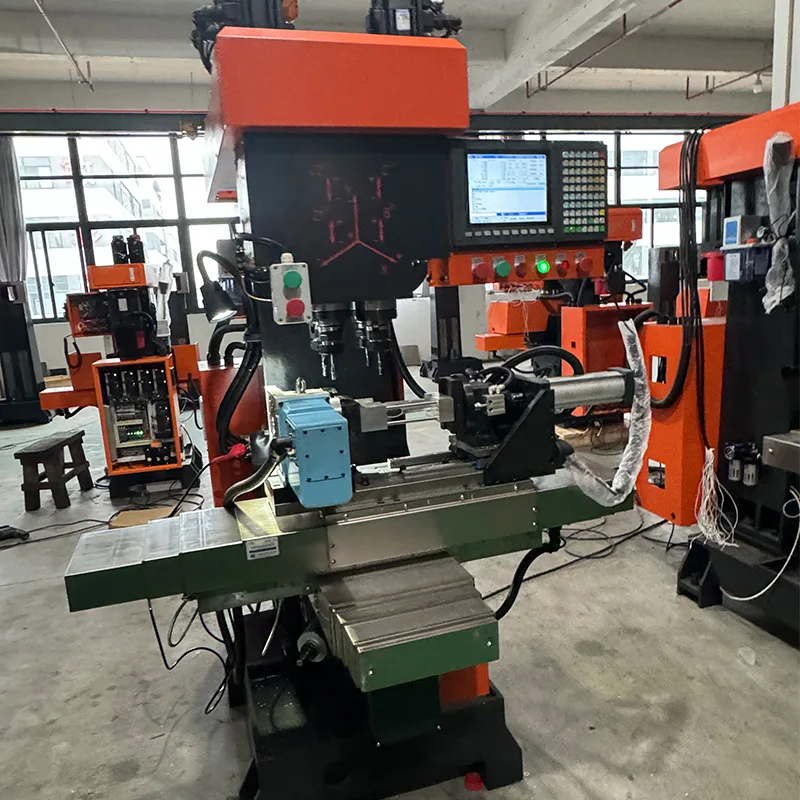

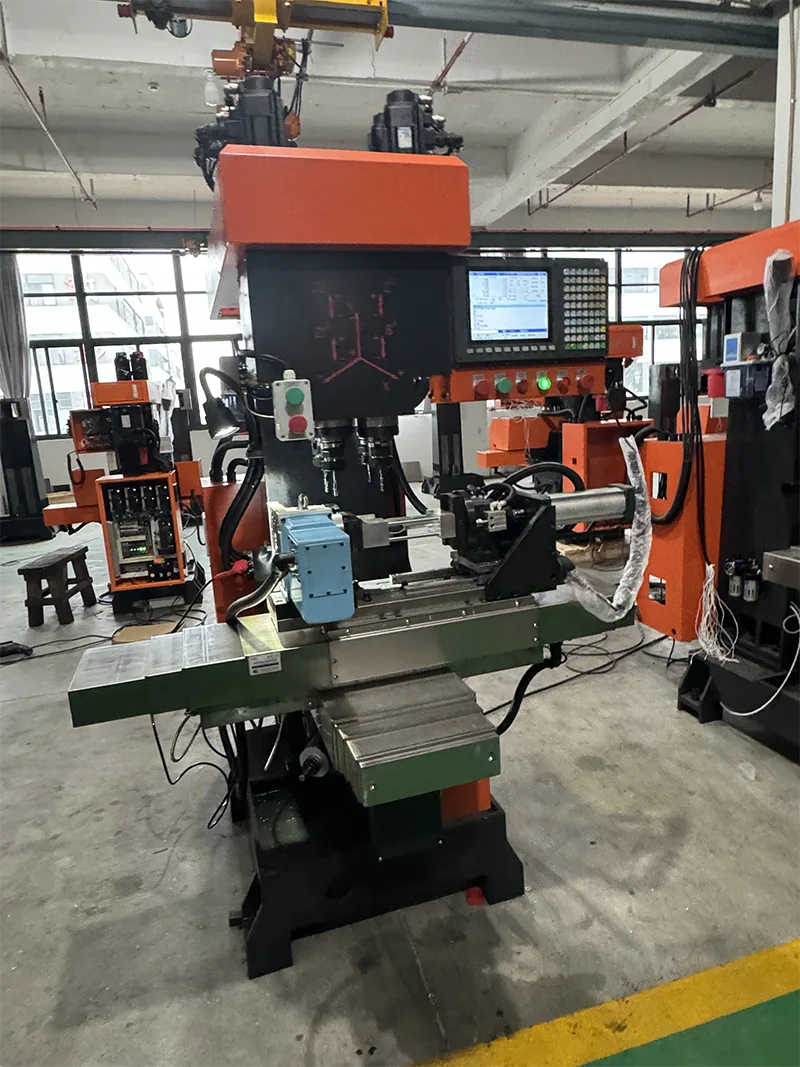

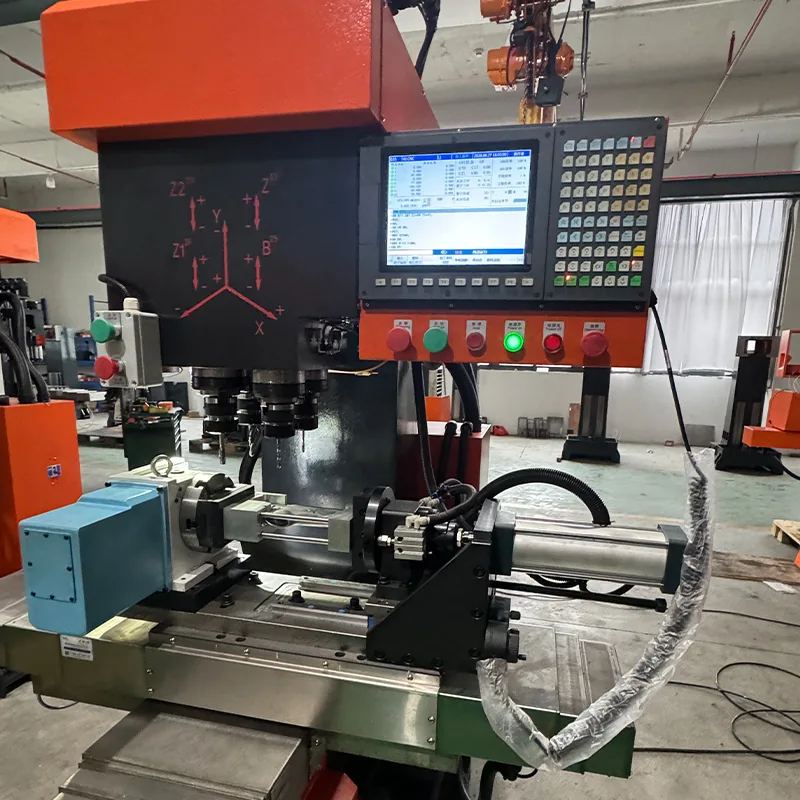

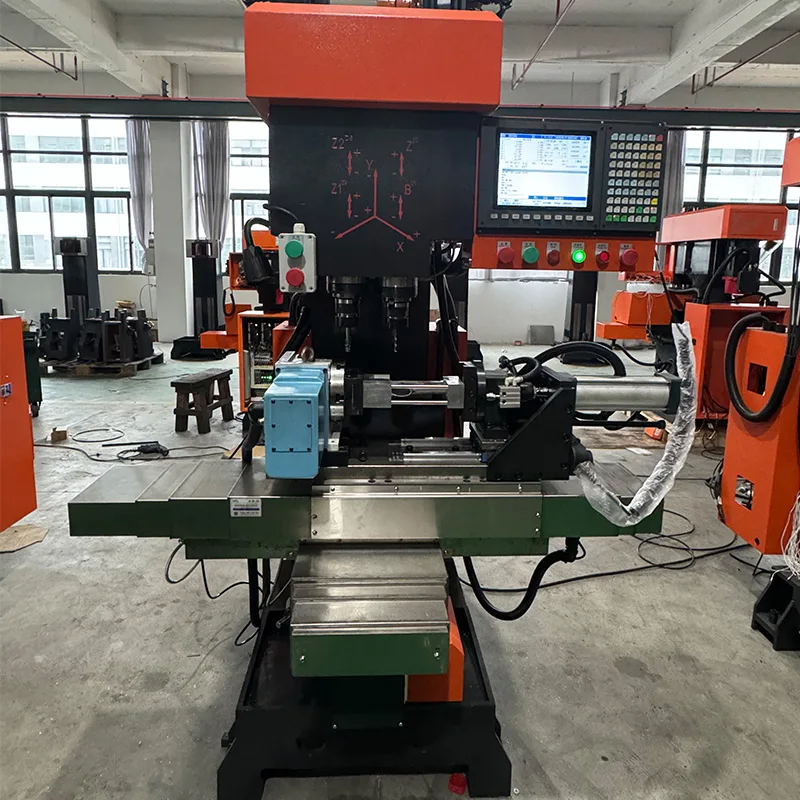

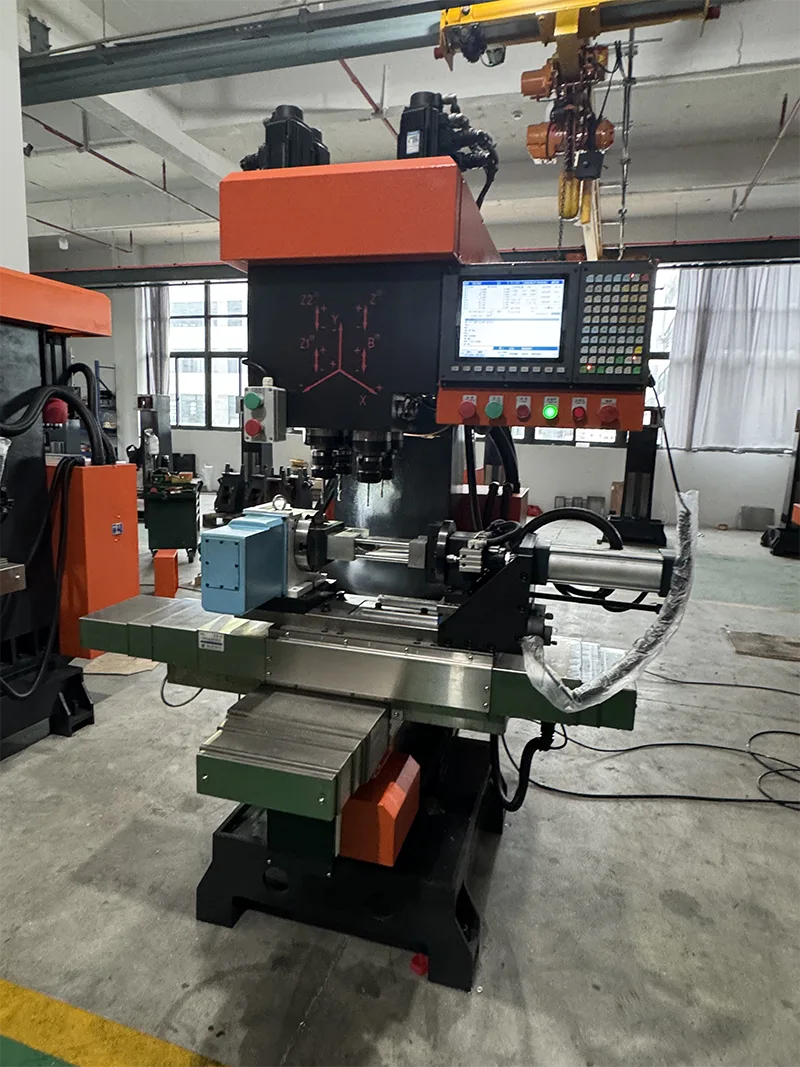

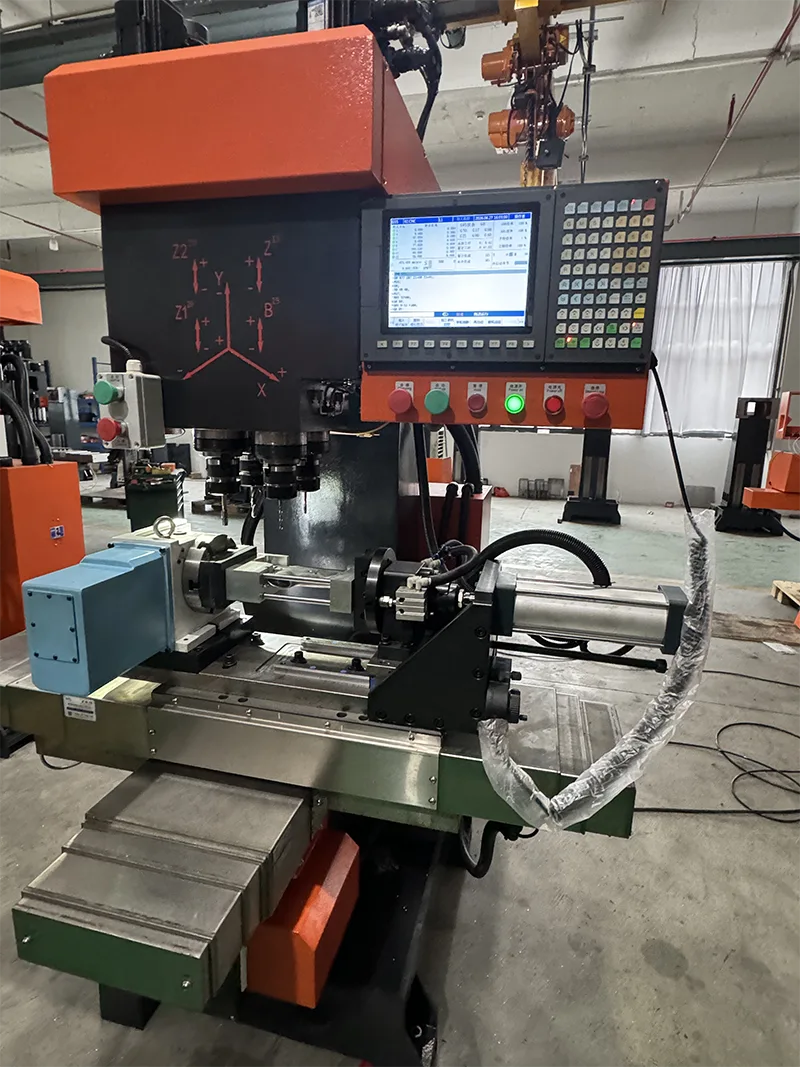

مركز التنصت على الحفر بالدليل الخطي ZSK540 من النوع المفتوح هو مركز حفر الحفر ذو الدليل الخطي الرأسي بأربعة محاور في تكوين النوع المفتوح. يأتي هذا الطراز بدون غلاف من الصفائح المعدنية، مما يوفر تصميم إطار مفتوح مناسب للتطبيقات التي لا تتطلب غلافًا كاملاً. تم تجهيز الماكينة بنظام CNC للحافلة Syntec من تايوان مع شاشة تعمل باللمس، وتتميز بواجهة سهلة الاستخدام بين الإنسان والآلة من أجل البرمجة البديهية والتشغيل البسيط. مع وظيفة CNC ذات 4 محاور، يمكن لجميع المحاور الأربعة إجراء عمليات الحفر، والنقر، والطحن. محرك المغزل المؤازر 5.5KW مع محول التردد المدمج يتيح النقر الصلب وتنظيم السرعة بدون خطوات، مما يضمن دقة التصنيع.

تكوين الآلة والميزات الهيكلية

تم تصميم مركز التنصت بالدليل الخطي ZSK540 من النوع المفتوح بالتكوينات القياسية والميزات الهيكلية التالية.

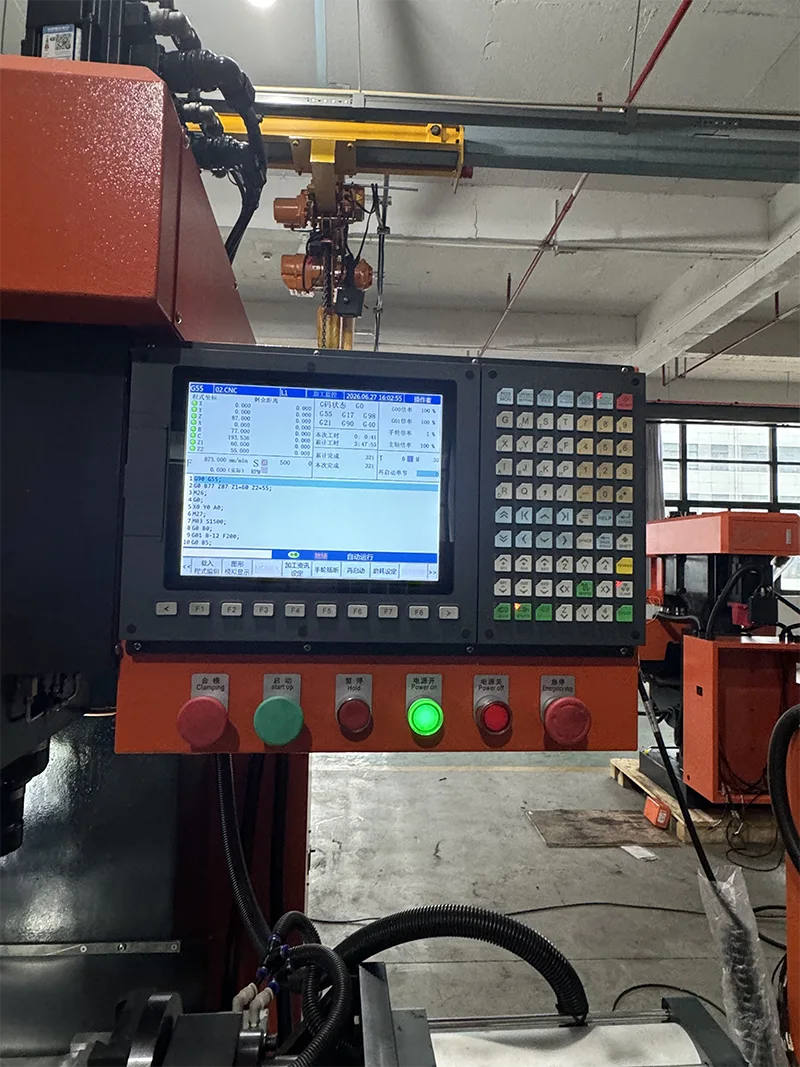

· نظام CNC: نظام CNC للحافلة Syntec من تايوان مع شاشة تعمل باللمس. واجهة سهلة الاستخدام بين الإنسان والآلة. برمجة بديهية. عملية بسيطة. سريع التعلم.

· النظام المؤازر: محركات سيرفو Syntec، إجمالي 5 وحدات (4 مع الفرامل). محرك سيرفو المغزل Huahong بقدرة 5.5KW.

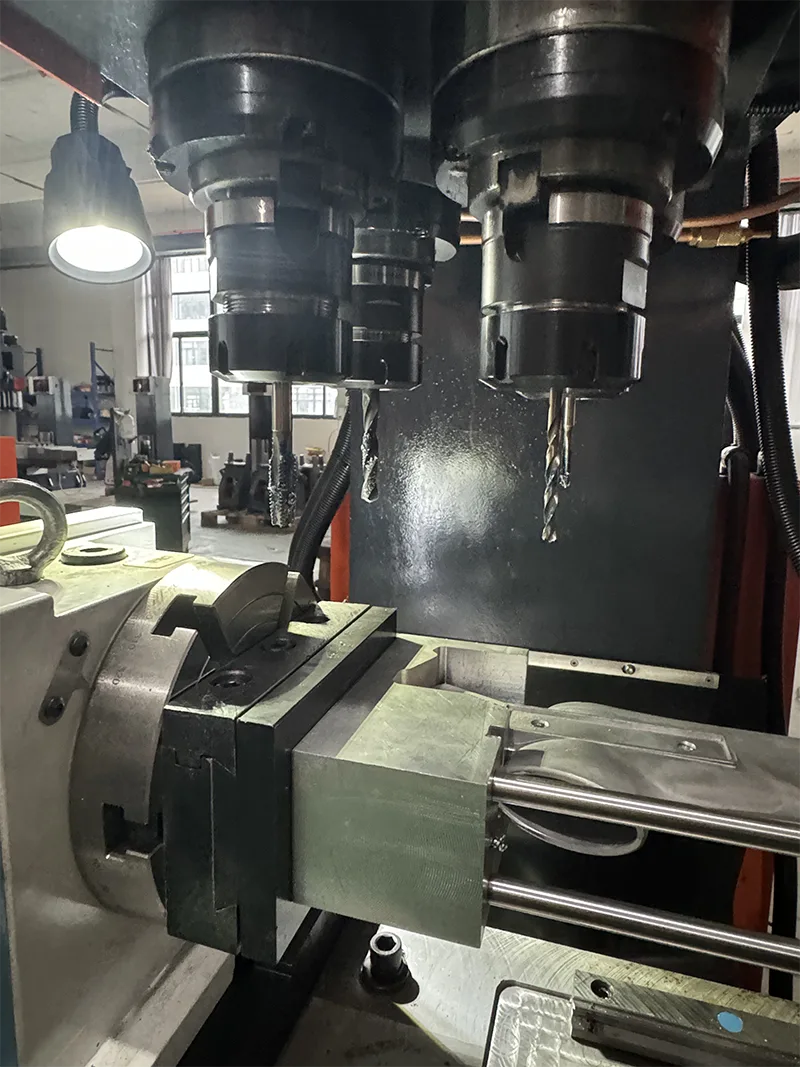

· المغزل: BT40 تفتق المغزل. قطر كم المغزل 105 ملم. سرعة المغزل 0-3000 دورة / دقيقة.

· الأدلة والبراغي الكروية: أدلة خطية من Hiwin (6 وحدات) وبراغي كروية من Dinghan (3 وحدات). مسافة المحور Z 10 مم، مسافة المحور X/Y 16 مم. يدعم القطع الثقيل.

· مكونات الهواء المضغوط: مكونات الهواء المضغوط المستوردة من كوريا.

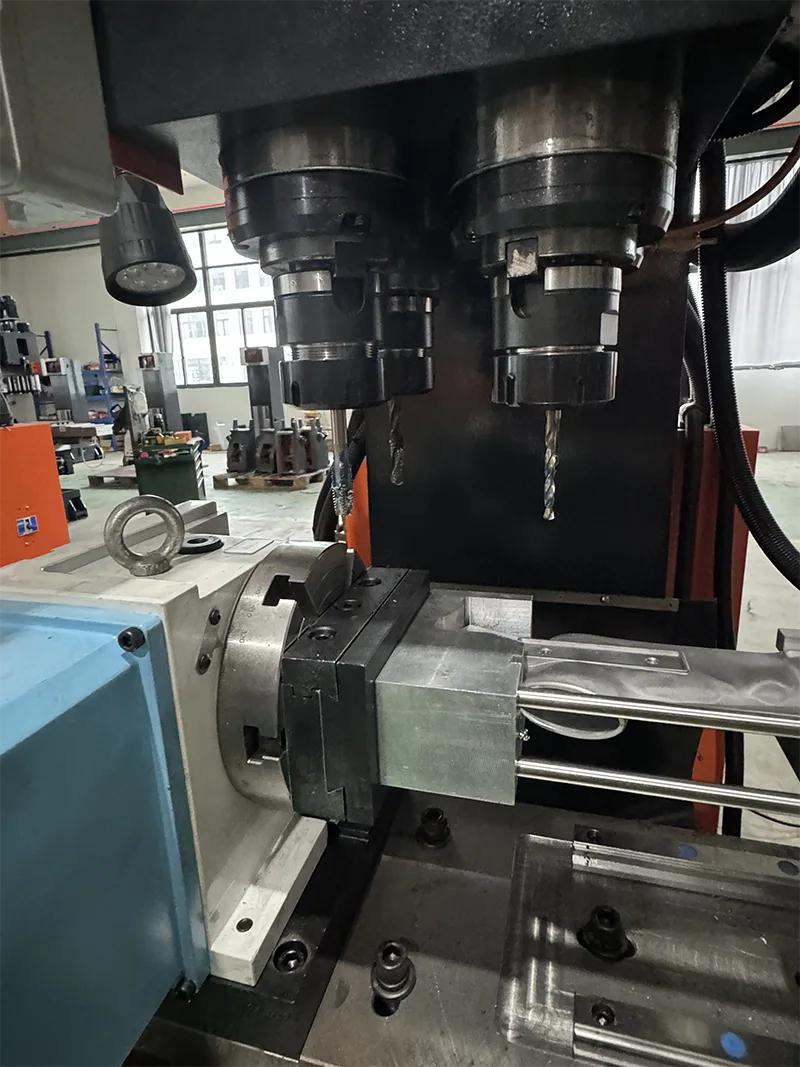

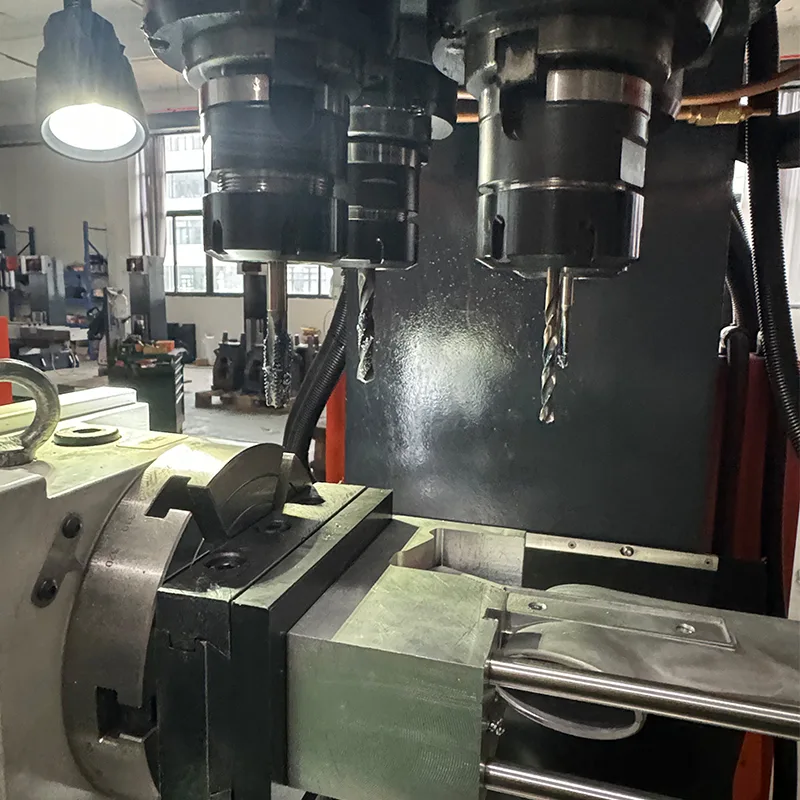

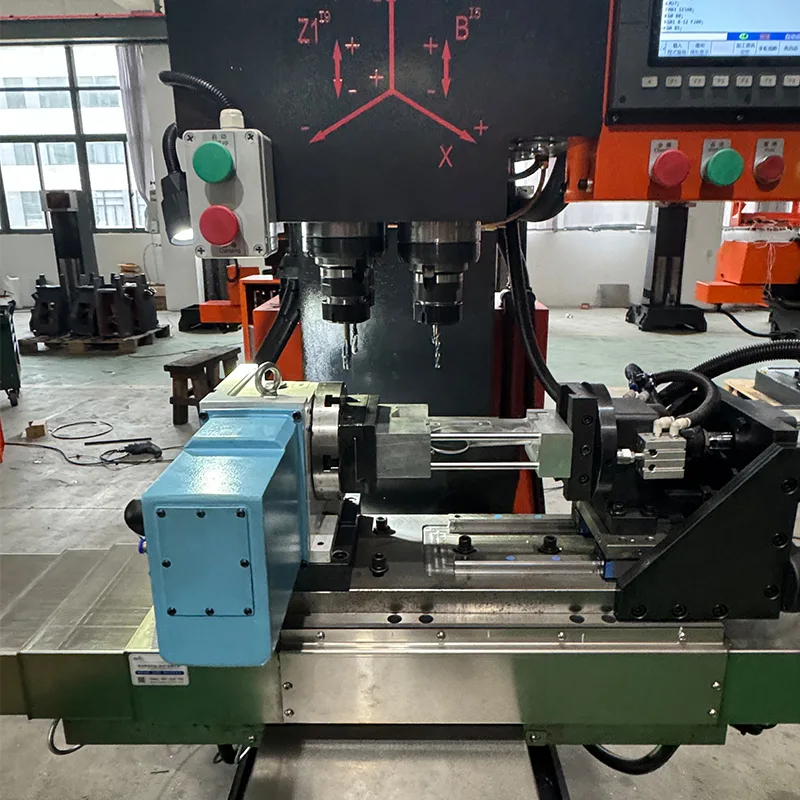

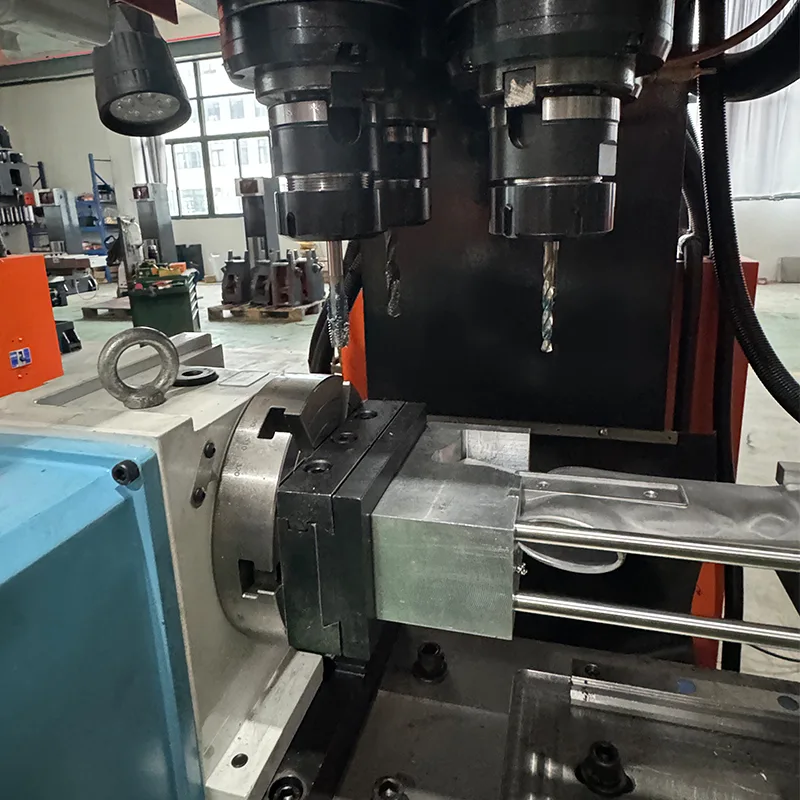

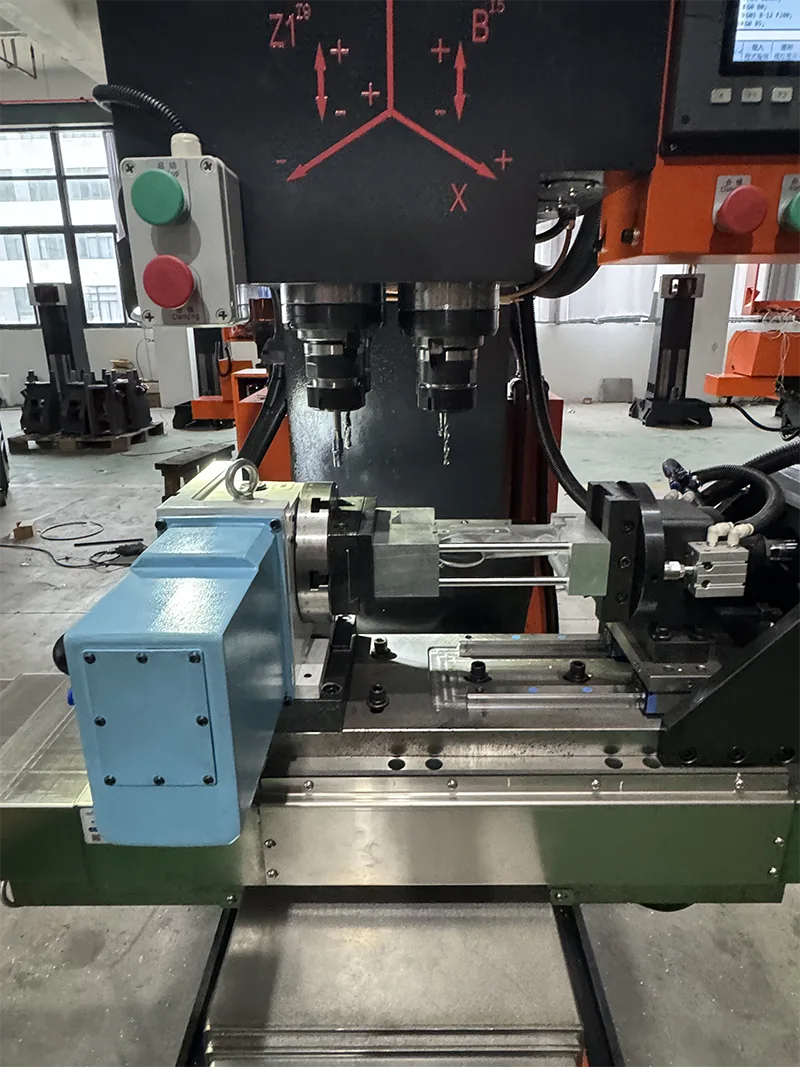

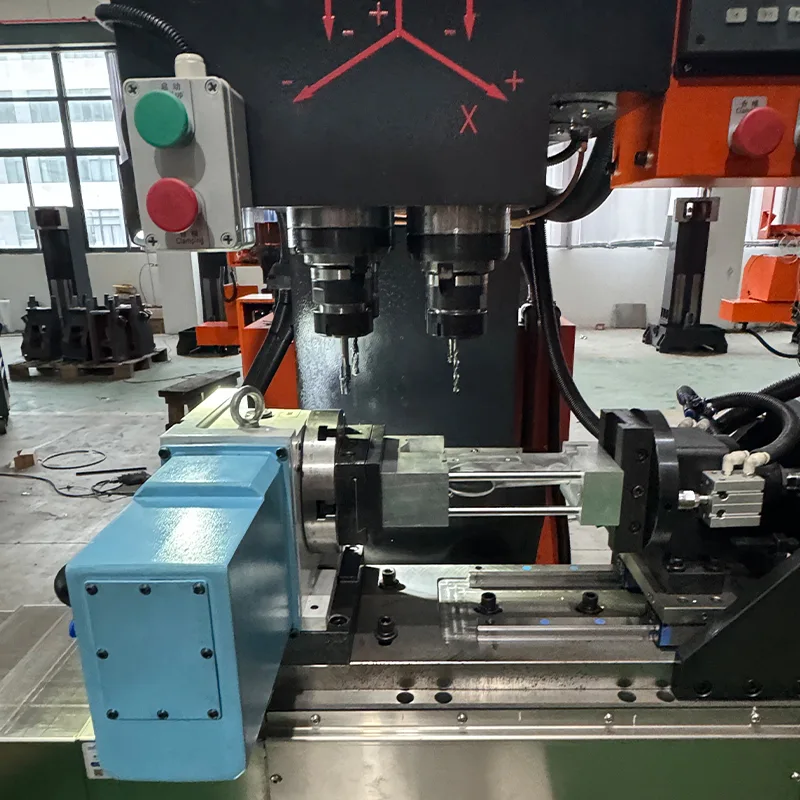

· المحور الرابع: مزود بالمحور الرابع للحفر والتنقيب والطحن والتشقيب على مختلف المستويات.

· المكونات الكهربائية: المكونات الكهربائية القياسية الصينية. خزان التبريد متضمن.

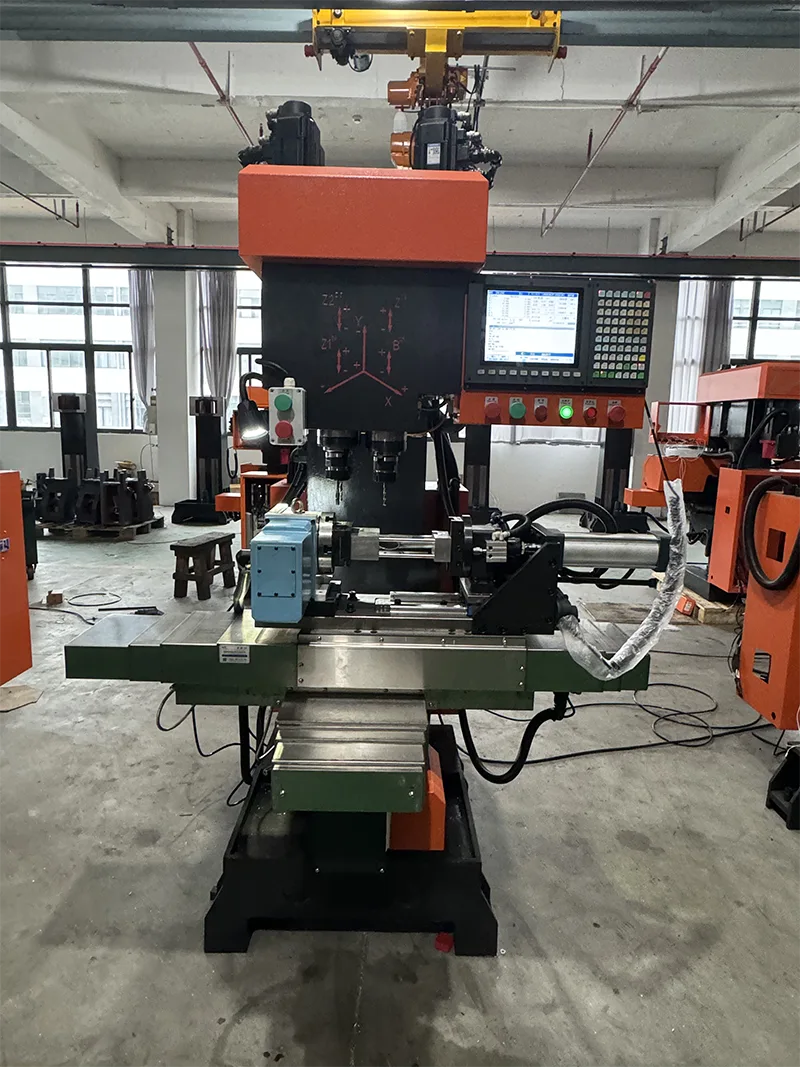

· تصميم من النوع المفتوح: لا يوجد غلاف من الصفائح المعدنية. هيكل الإطار مفتوح لسهولة الوصول وتحميل قطع العمل.

المواصفات الفنية

تنطبق المعلمات الفنية التالية على النوع المفتوح لمركز التنصت بالدليل الخطي ZSK540.

مواصفات المحور الرابع

تم تجهيز مركز الحفر التنصت بالدليل الخطي ZSK540 من النوع المفتوح بوحدة محور رابعة. تنطبق المعلمات التالية.

القدرة على التصنيع والمزايا التشغيلية

تم تصميم مركز التنصت على مركز الحفر الخطي ZSK540 من النوع المفتوح لتحقيق إنتاج فعال مع الإمكانات والمزايا التالية.

· تصنيع متعدد المحاور: تعمل وظيفة CNC ذات 4 محاور على تمكين الحفر والنقر والطحن والتحزيب على مستويات مختلفة باستخدام المحور الرابع.

· قدرة القطع الثقيلة: طاولة العمل والقوس الأوسط مع الأدلة الخطية لأسطوانة Hiwin ومسامير الكرة الدوارة تدعم عمليات القطع الثقيلة.

· دقة عالية: تحديد المواقع الرقمية مع دقة تحديد المواقع تكرار عالية. سرعة إعداد الأداة السريعة.

· الإنتاجية: يتيح التشغيل المريح لمشغل واحد تشغيل عدة آلات، مما يقلل من تكاليف العمالة وكثافة العمالة.

· تصميم من النوع المفتوح: لا يوجد غلاف من الصفائح المعدنية يوفر سهولة الوصول لتحميل قطع العمل وصيانتها.

عملية التصنيع وضمان الجودة

تتبع Yueli عمليات تصنيع ومراقبة جودة صارمة لضمان موثوقية الماكينة ودقتها.

· معالجة المواد: يتم معالجة الحديد الزهر من خلال درجات الحرارة العالية ومعالجة الشيخوخة على مدى 6 أشهر.

· التجميع الدقيق: عملية تجميع صارمة للأدلة الخطية، والمسامير الكروية، والمحامل.

· القشط الاحترافي: كشط قاعدة المحرك، وكشط نهاية المغزل، وكشط سطح تركيب العمود.

· فحص الجودة: اكتشاف الأخطاء في درجة الصوت من خلال قياس الاستقامة المتزامن في الاتجاهين X وY. عمودي المغزل إلى المنضدة في حدود 0.01 مم. توجيه المحور Z إلى عمودي الجدول في حدود 0.01 مم. تعامد اتجاه المحور X-Y ضمن 0.005 مم.

· إمكانية التتبع: الإنتاج العلمي مع نظام مراقبة الجودة الذي يمكن تتبعه بالكامل.

مجالات التطبيق

يعد مركز التنصت على مركز الحفر ذو الدليل الخطي ZSK540 من النوع المفتوح مناسبًا لعمليات قطع المعادن عبر العديد من الصناعات التي تخدمها Yueli.

· المواد: النحاس، الألومنيوم، سبائك الزنك، الصلب.

· الأدوات الصحية – مكونات ولوازم السباكة.

· صمامات الحماية من الحريق – أجسام الصمامات ومكوناتها.

· الأجهزة – أجهزة التحكم في الأبواب، الأجهزة الكهربائية.

· قطع غيار السيارات – مكونات المحرك، وإكسسوارات الدراجات النارية.

· الفضاء الجوي – المكونات الدقيقة.

· تصنيع الآلات – قطع غيار الآلات العامة.

الأسئلة المتداولة

ما هو الفرق بين هذا النموذج والنسخة المرفقة؟

هذا النموذج لا يحتوي على غلاف من الصفائح المعدنية. إنه تكوين من النوع المفتوح.

ما هو تفتق المغزل والقدرة القصوى للحفر؟

BT40 تفتق المغزل. أقصى قطر للحفر هو 50 ملم. الحد الأقصى لقطر التنصت هو 50 ملم.

ما هي محاور السفر X و Y؟

يبلغ طول المحور X 400 مم. مسافة المحور Y هي 280 ملم.

ما هي العلامة التجارية للأدلة الخطية والمسامير الكروية؟

أدلة خطية Hiwin ومسامير كروية. نظام Syntec CNC من تايوان. المكونات الهوائية المستوردة الكورية.

ما هي الصناعات المناسبة لهذه الآلة؟

الأدوات الصحية، وصمامات الحماية من الحرائق، والأجهزة، والأجهزة الكهربائية، والفضاء، وتصنيع الآلات، وقطع غيار السيارات.
