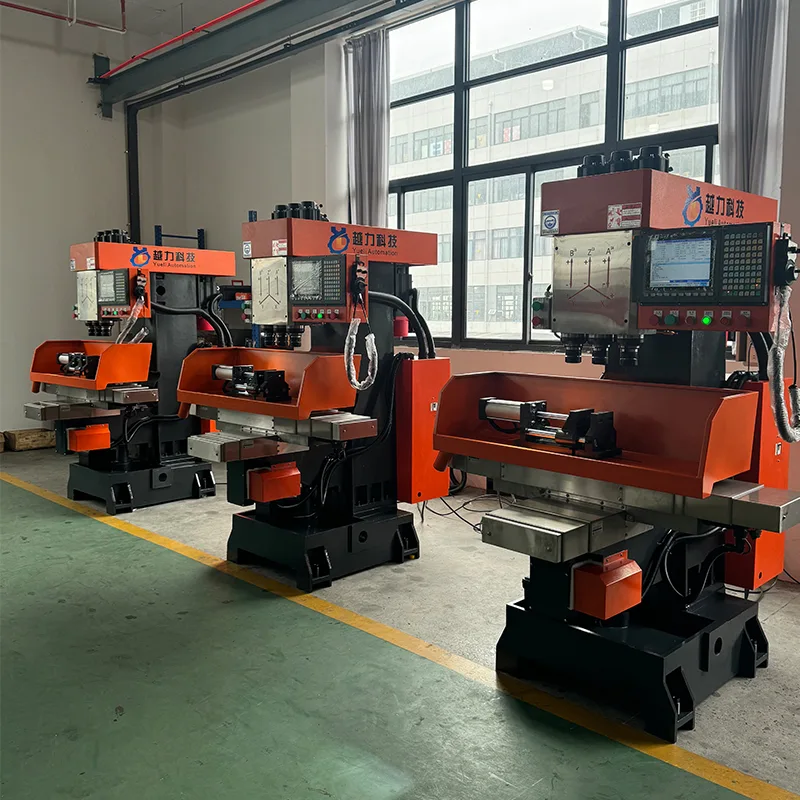

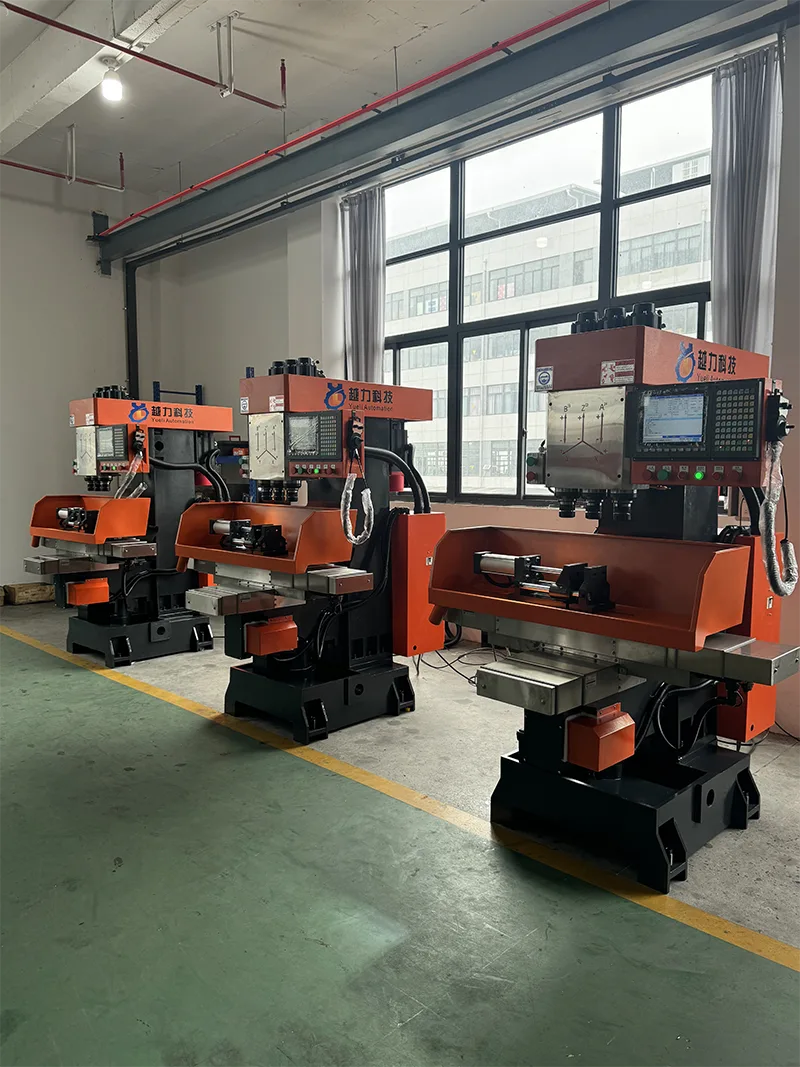

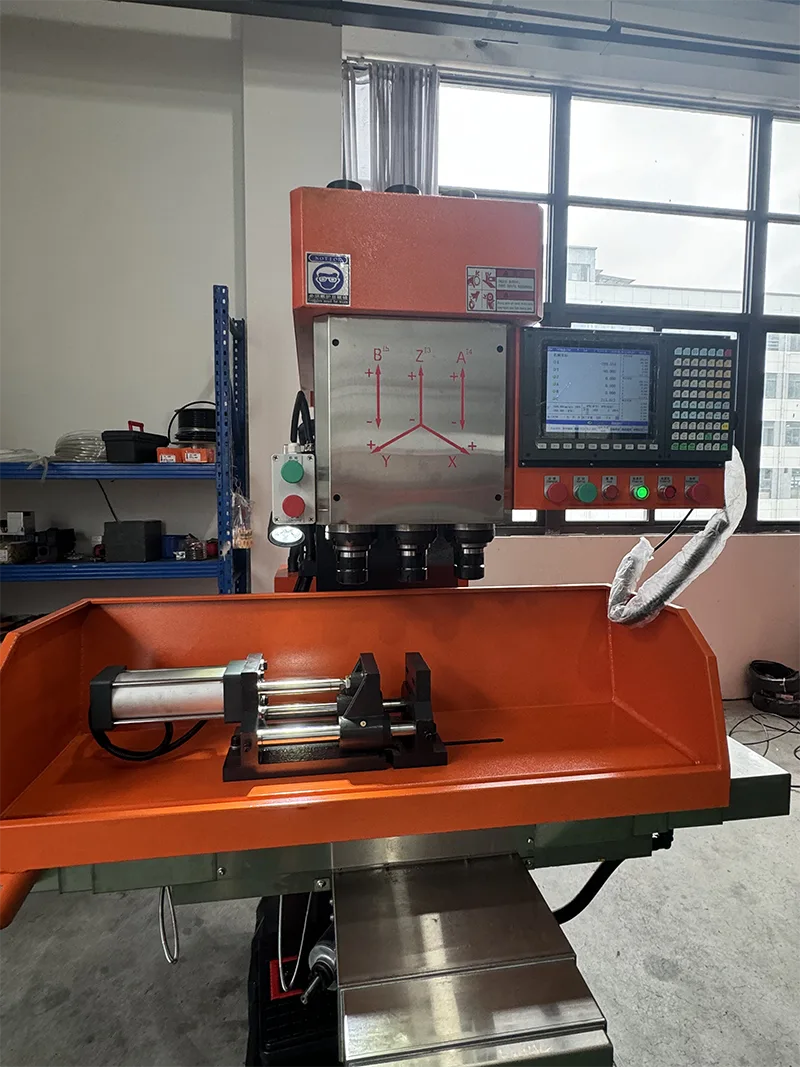

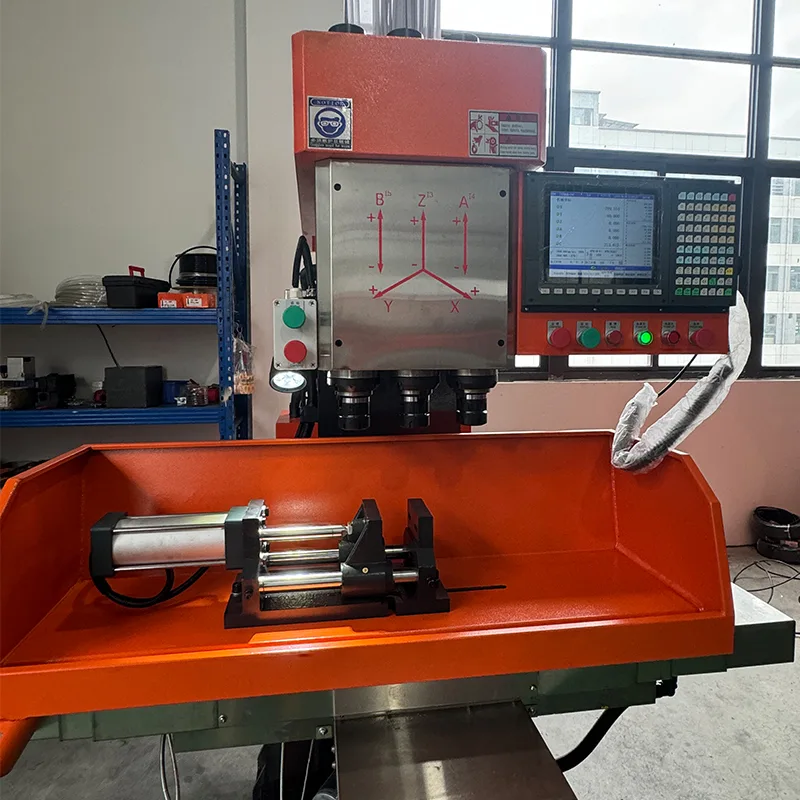

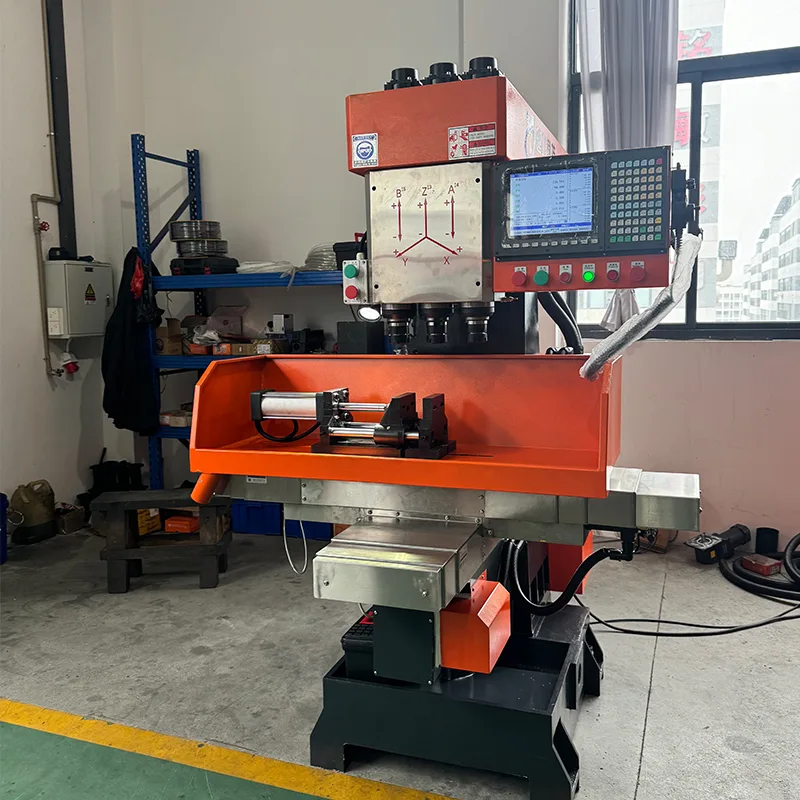

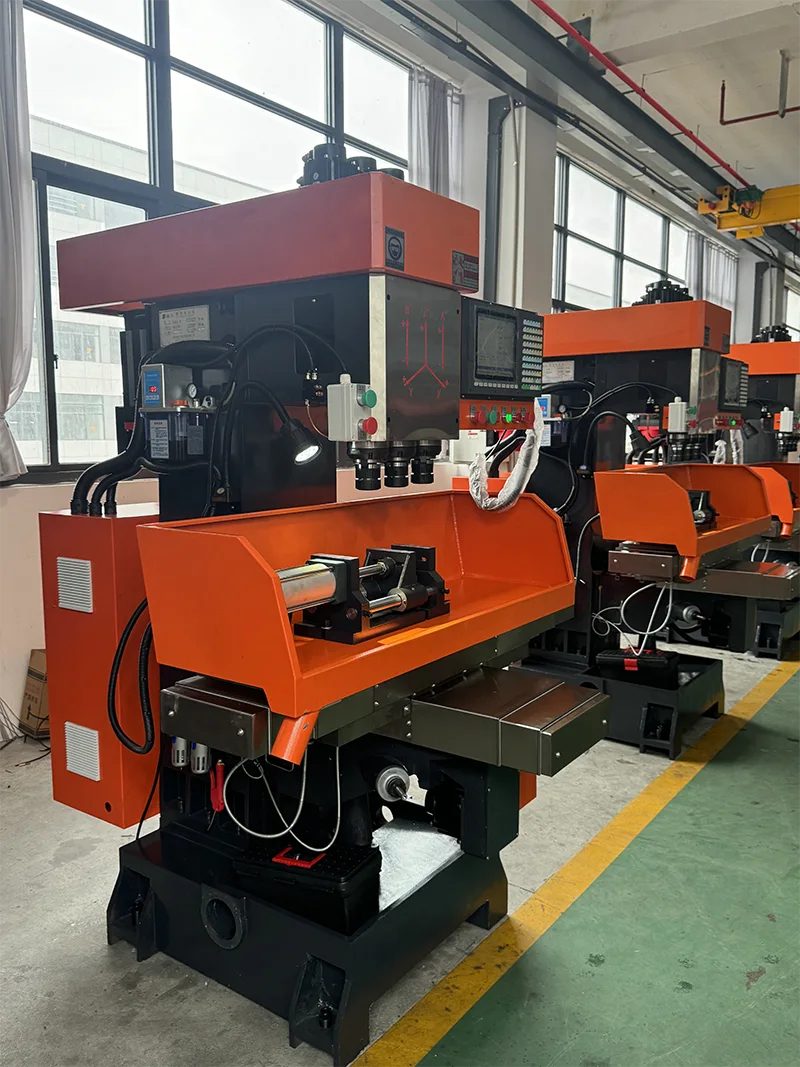

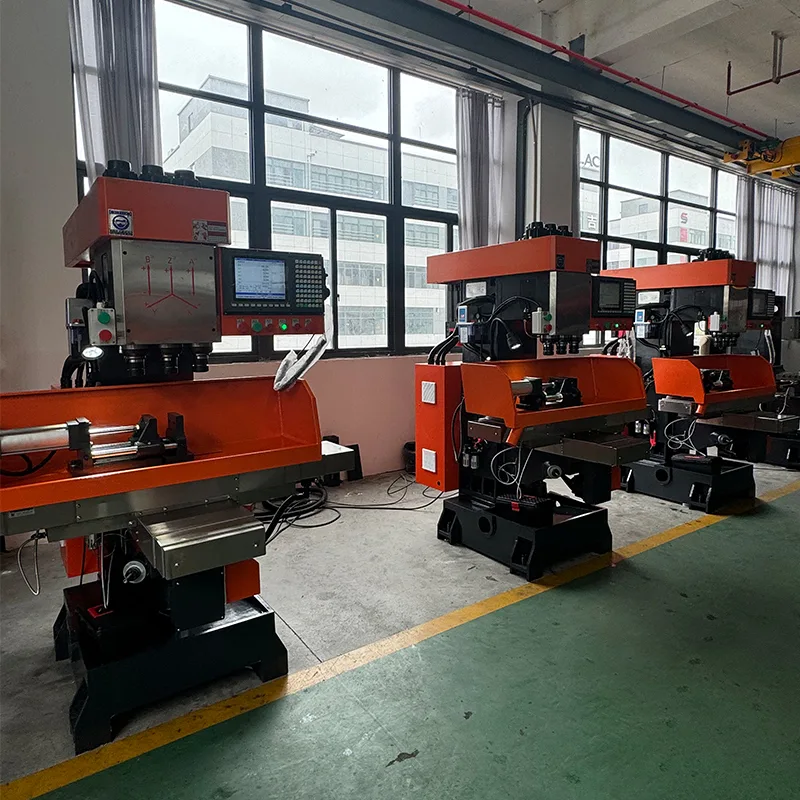

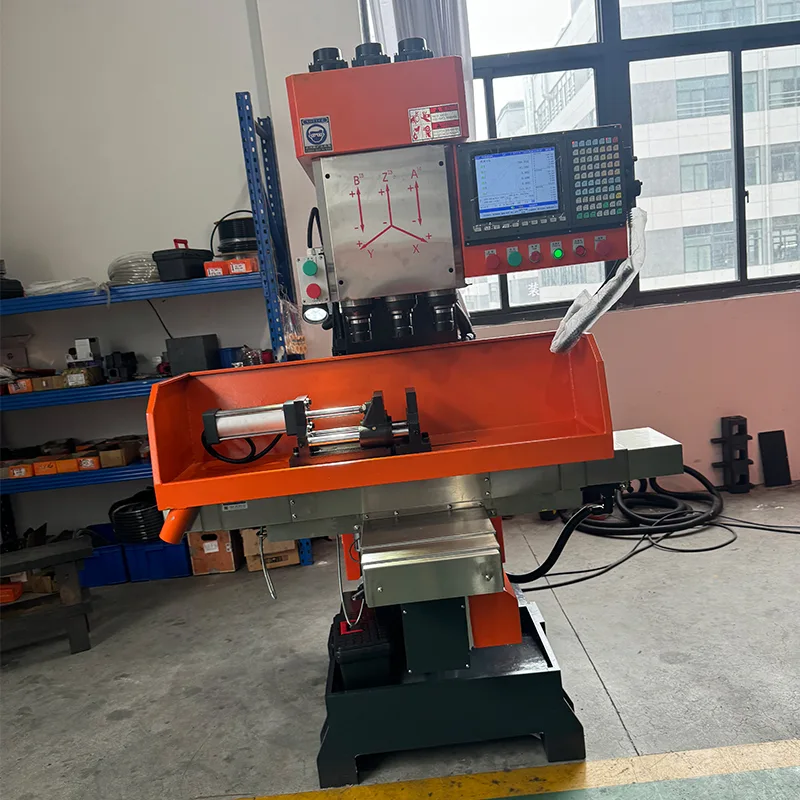

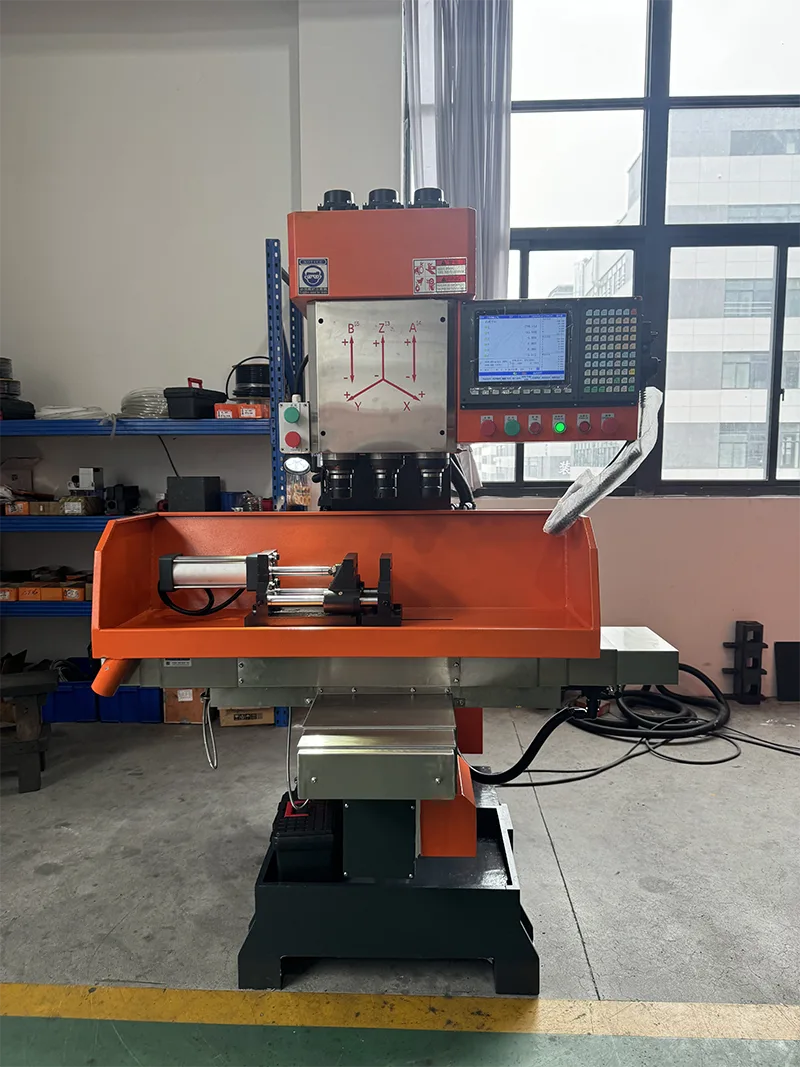

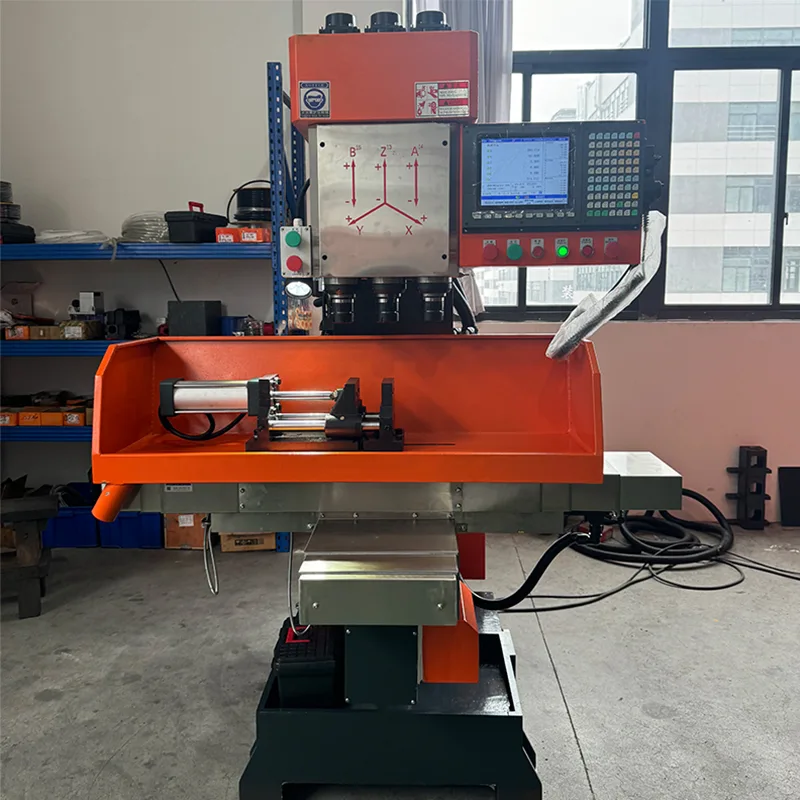

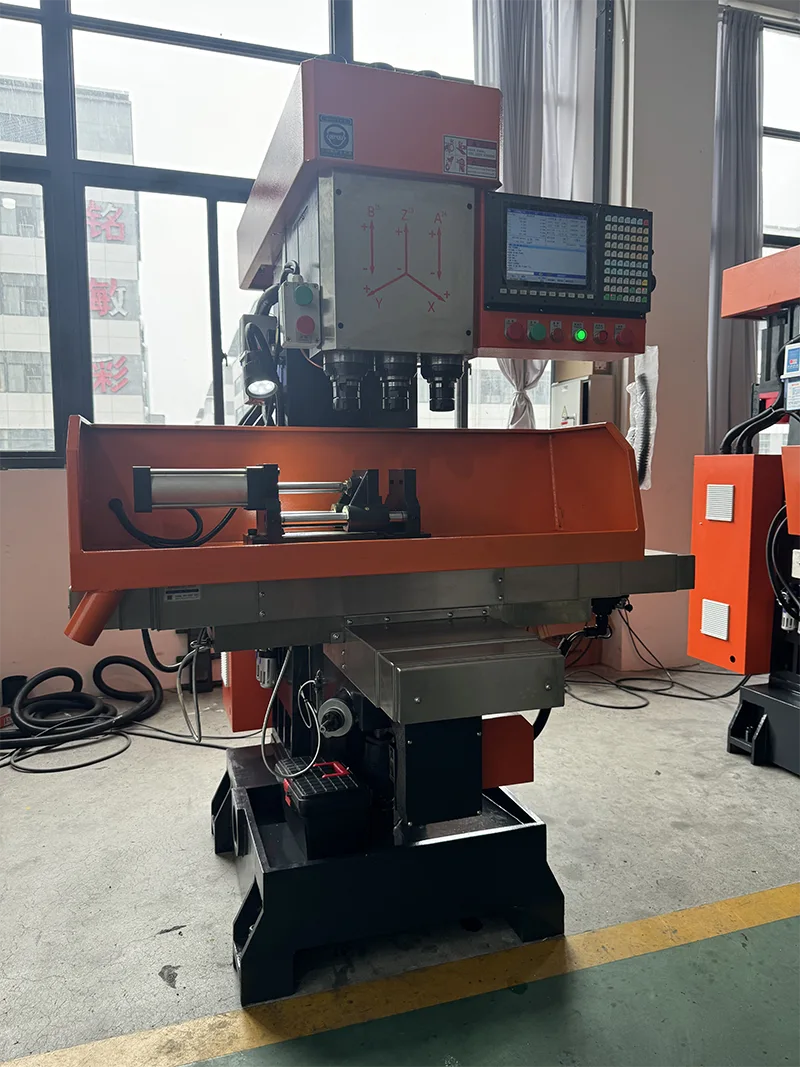

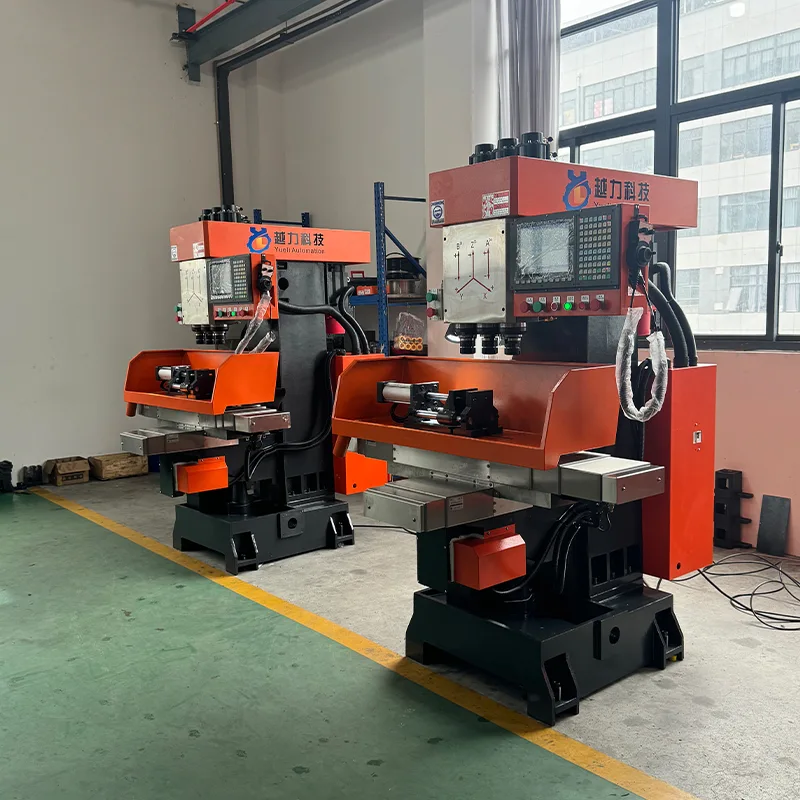

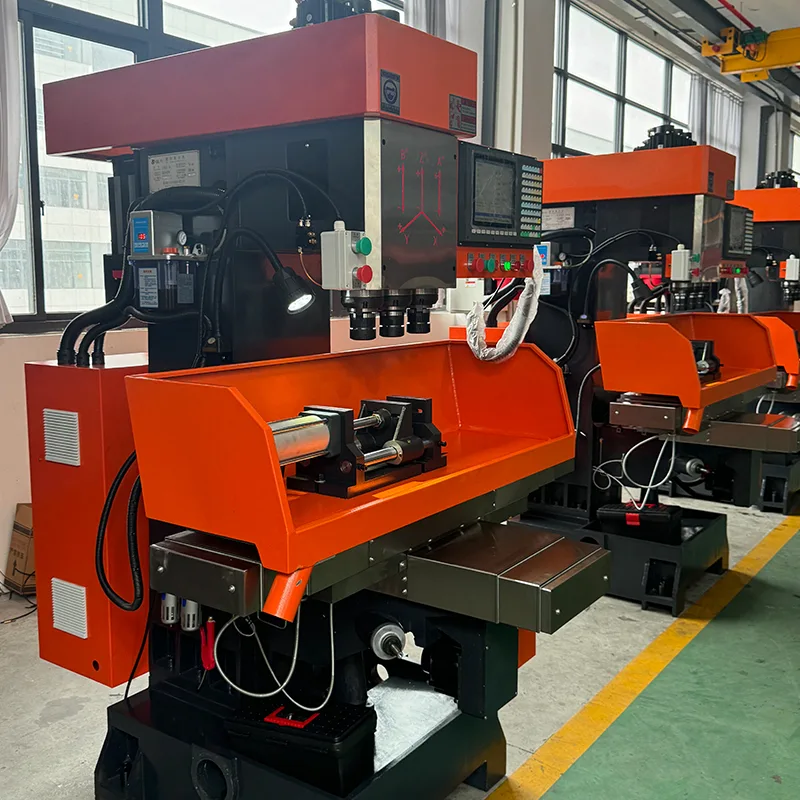

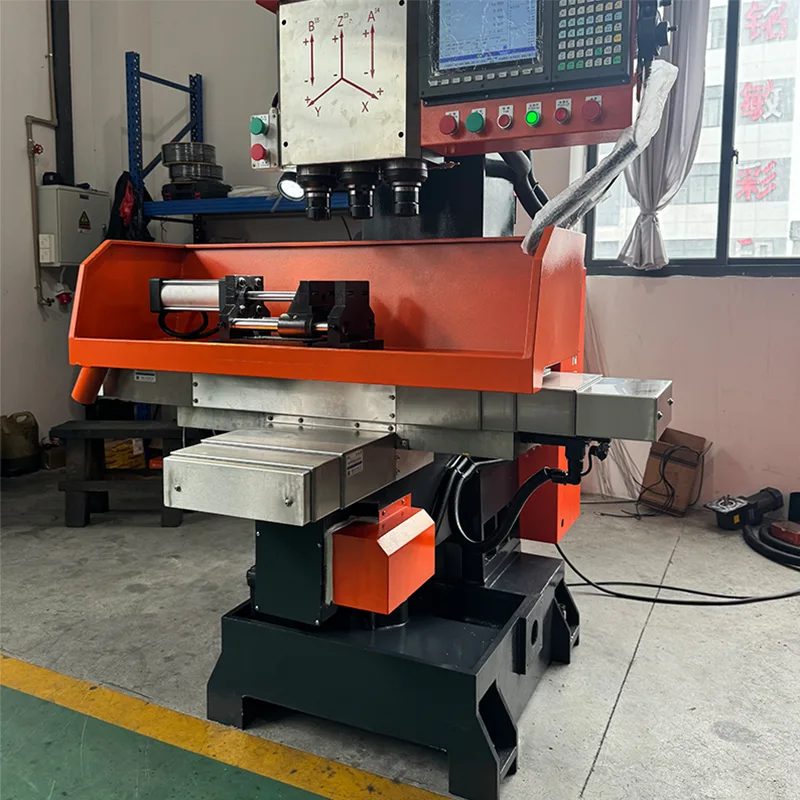

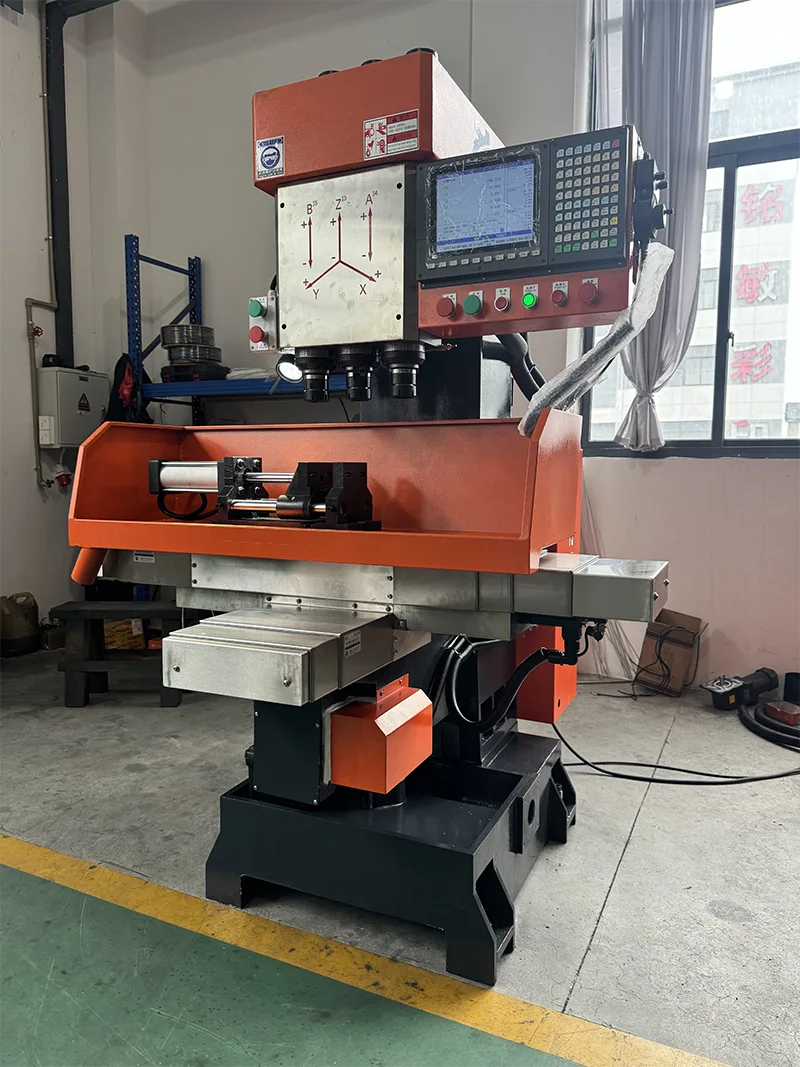

CNC عمودي ثلاثي المحاور

إن ZSK-4150X4 العمودي CNC ثلاثي المحاور هو منتج ناضج لشركتنا. تحل هذه الأداة الآلية مشكلة عدم إمكانية إكمال الحفر والتوسيع والنقر في نفس الوقت عند معالجة عدد كبير من الأجزاء. الحفر الكامل، التوسيع، الشطب والتنصت وغيرها من المتطلبات، إنها معدات ميكانيكية مثالية لتحقيق كفاءة عالية وتوفير الطاقة. الآلة سهلة التشغيل ويمكن تشغيلها بحرية دون الحاجة إلى موظفين فنيين خاصين. لقد تراكمت لدى الشركة أكثر من عشر سنوات من التكنولوجيا الاحترافية ومراقبة الجودة الصارمة، ولديها خدمة ما بعد البيع جيدة، والتي تحظى باستقبال جيد من قبل العملاء.

مقدمة المنتج

إن ZSK-4150X4 العمودي CNC ثلاثي المحاور هو منتج ناضج لشركتنا. تحل هذه الأداة الآلية مشكلة عدم إمكانية إكمال الحفر والتوسيع والنقر في نفس الوقت عند معالجة عدد كبير من الأجزاء.

· استكمال الحفر، والتوسيع، والشطب، والتنصت في عملية واحدة.

· المعدات الميكانيكية المثالية لتحقيق الكفاءة العالية وتوفير الطاقة.

· سهولة التشغيل بدون وجود موظفين فنيين خاصين.

· أكثر من عشر سنوات من التكنولوجيا المهنية ومراقبة الجودة الصارمة.

· خدمة ما بعد البيع جيدة، واستقبال جيد من قبل العملاء.

الميزات الرئيسية

يتميز ZSK-4150X4 العمودي CNC ثلاثي المحاور بالميزات التالية.

· تتم معالجة عدد كبير من الأجزاء والحفر والتوسيع والتنصت في وقت واحد وبكفاءة عالية.

· جسم الطائرة مدمج وصلب.

· العمود الرئيسي مصنوع من سبائك الفولاذ عالية الجودة، وهو مقوى ومعالج بالحرارة، ومطحون بدقة. لديها مقاومة عالية للتآكل.

· يتم إخماد السطح المنزلق بالتردد الأسرع من الصوت. يحتوي على جهاز تشحيم لضمان عمر خدمة السطح المنزلق.

· تعتمد الحركة اليسرى واليمنى لطاولة العمل على جهاز البدء وجهاز تحديد الموقع العازل، والذي يتميز بإهتزاز صغير وحركة سريعة.

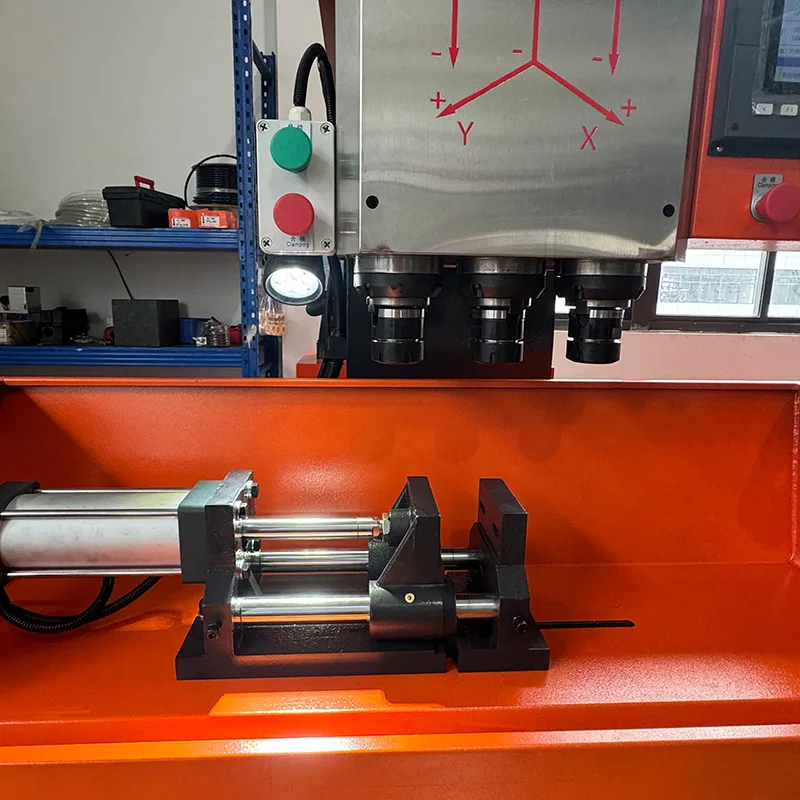

· مقبض السكين يستخدم نوع قضيب السحب، وهو ليس من السهل أن يسقط. لديها سلامة عالية.

المواصفات الفنية

تنطبق المعلمات التقنية التالية على ZSK-4150X4 العمودي CNC ثلاثي المحاور.

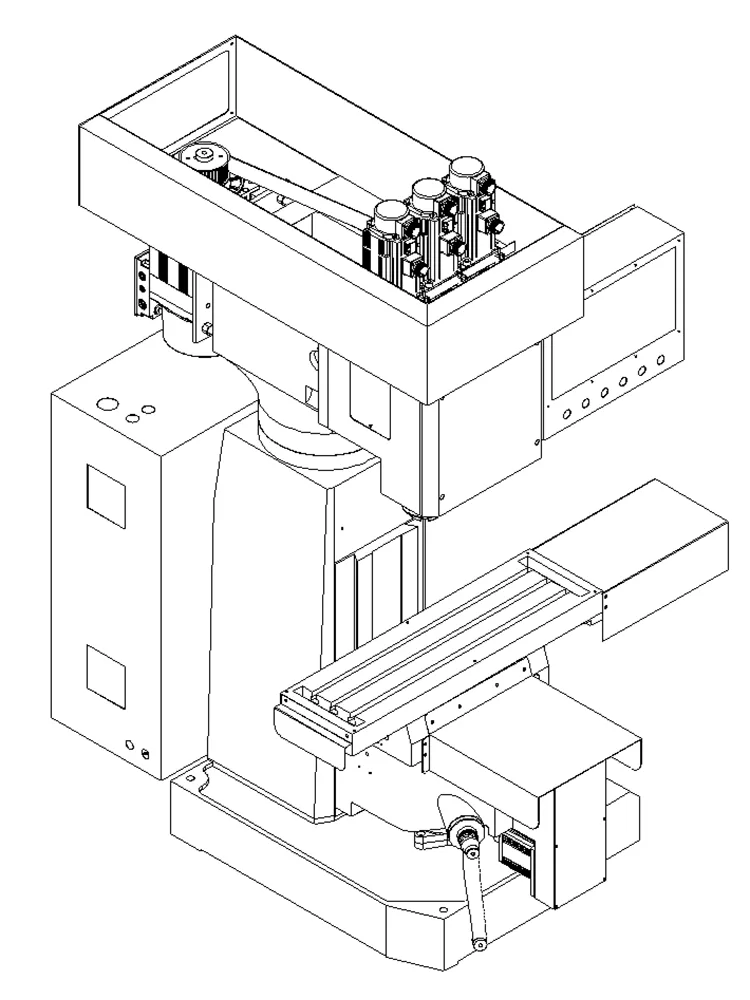

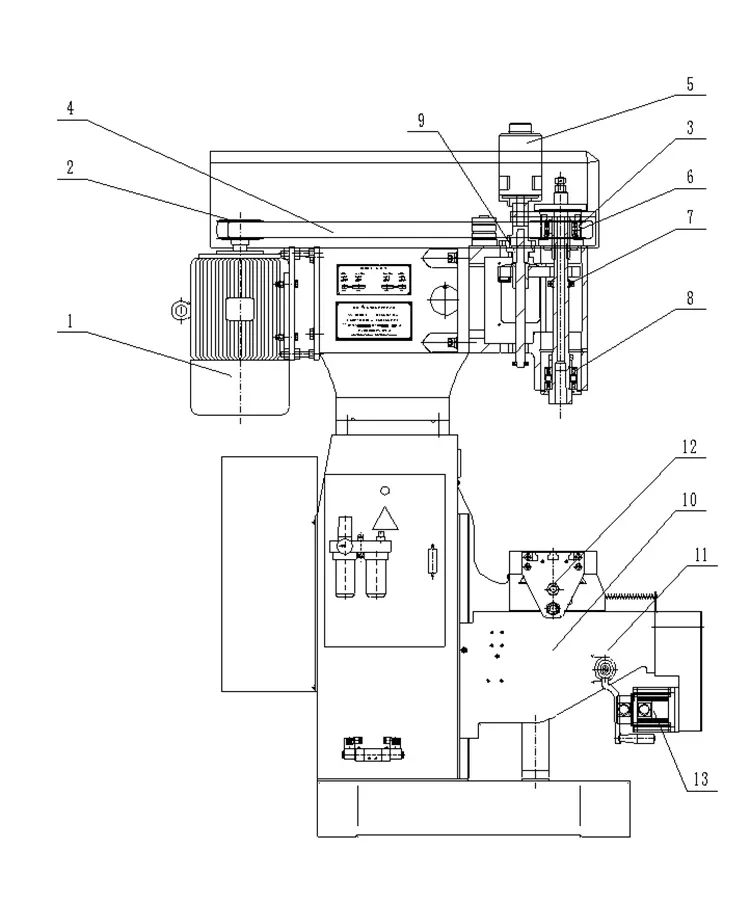

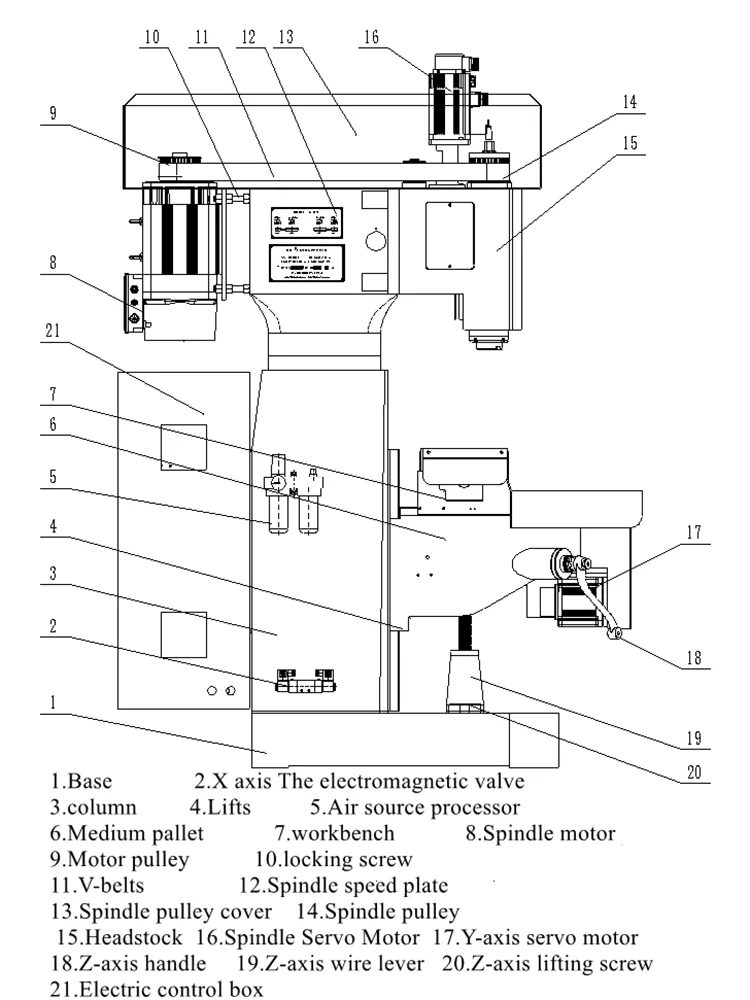

آلية أداة الآلة والأداء

يعتمد تصميم ZSK-4150X4 العمودي CNC ثلاثي المحاور ZSK-4150X4 على الخصائص الهيكلية لآلة الطحن وجهاز البدء الداعم، والذي يتميز بمزايا كفاءة المعالجة العالية، والدقة المستقرة، وإجراءات التشغيل البسيطة. إن استخدام PLC لمعالجة التحكم المنطقي يمكن أن يتجنب بشكل فعال ماس كهربائي القوس الناتج عن التبديل الأمامي والخلفي للمحرك. في الوقت نفسه، يتم استخدام طريقة تحفيز النبض لقيادة صمام الملف اللولبي لتجنب ظاهرة تنشيط ملف صمام الملف اللولبي لفترة طويلة، مما يتسبب في احتراق الملف.

· الهيكل: مركز تصنيع بسيط. يستخدم التحكم في البرنامج نظام التحكم Yitu من تايوان مع وظيفة الكشف لتجنب تلف الصنبور أو الأداة بسبب فشل صمام الملف اللولبي أو أسطوانة الزيت. حوار صديق للآلة البشرية لسهولة التشغيل.

· مناسبة لمعالجة الأجزاء الكبيرة والمتوسطة. لقط لمرة واحدة. كفاءة عالية ودقة جيدة.

· لا تحتاج آلية التنصت إلى استبدال محرك المسمار اللولبي. الملعب هو المعيار. يعمل محرك سيرفو الرئيسي فائق التزامن في بكين مع تحويل التردد الخاص على تحسين خشونة سطح الخيط ويضمن الدقة.

· البحث والتطوير المستقل لمكونات رأس الطاقة. طحن دقيق. مقاومة جيدة للتآكل وعمر خدمة طويل.

· يمكن لنظام Hust CNC ضبط سرعة التغذية وفقًا للاحتياجات. بعد الاستخدام لفترة طويلة، يتآكل المسمار الرصاصي، ويصبح لدى النظام وظيفة تعويض الأداة.

· يعتمد كل سطح منزلق مزود بمحرك جهاز تشحيم أوتوماتيكي مركزي لضمان عمر خدمة أداة الآلة.

· حركة الطاولة المنزلقة مدفوعة بمحرك سيرفو. يمكن تعيين إحداثيات متعددة رقميا. دقة تحديد المواقع عالية. اهتزاز منخفض. استجابة سريعة.

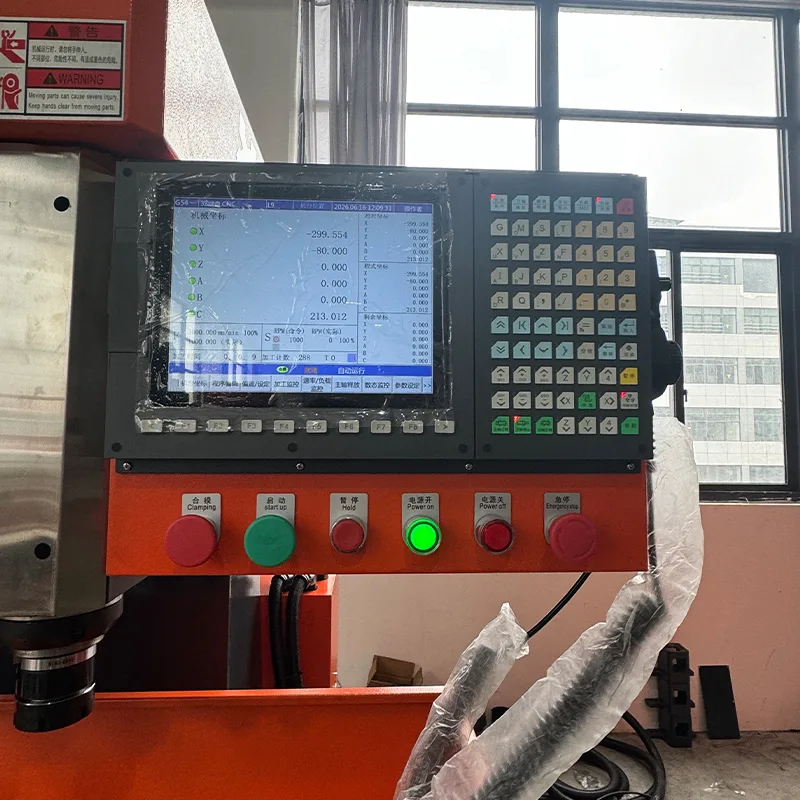

· أثناء المعالجة، يتم عرض حالة قطعة العمل من خلال شاشة اللمس. وظيفة الإنذار للأخطاء.

· حماية مغلقة بالكامل تضمن السلامة الشخصية وتحسن بيئة المعالجة.

النظام الكهربائي

يستخدم ZSK-4150X4 العمودي CNC ثلاثي المحاور المكونات الكهربائية التالية.

· صمام الملف اللولبي: تايوان AirTAC. استقرار جيد. لا يمكن أن يكون ضغط الهواء أقل من 0.5 ميجا باسكال.

· موصل المكيف : LS الكوري . استقرار جيد.

· التتابع: اومرون. استقرار جيد.

نظام النقل

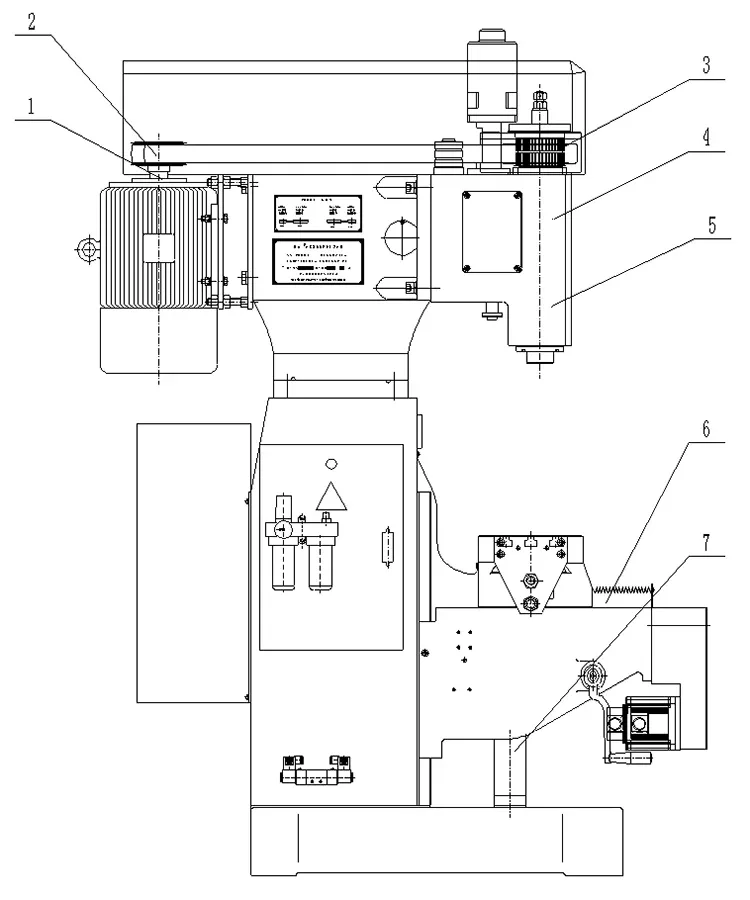

يستخدم ZSK-4150X4 العمودي CNC ثلاثي المحاور مكونات النقل التالية.

نظام التشحيم

يتم تشحيم غلاف المغزل وسطح سكة التوجيه بواسطة مضخة تشحيم يدوية، مما يجعل التشغيل أسهل وأكثر شمولاً، مما يضمن عمر خدمة سطح التشحيم.

احتياطات التشغيل والمعالجة

الاحتياطات التالية مأخوذة من دليل تشغيل ماكينة CNC العمودية ذات المحاور الثلاثة ZSK-4150X4.

· قراءة دليل التشغيل والوثائق المصاحبة له قبل التشغيل.

· مصدر الطاقة: ثلاثي الطور وأربعة أسلاك، سعة 7 كيلو وات، مقطع عرضي للسلك معزول لا يقل عن 4 مم² (نحاس).

· لا تقم بالتثبيت بالقرب من مصدر الحرارة أو ارتفاع درجة الحرارة أو المناطق المتربة.

· أضف الزيت إلى خط علامة الزيت قبل الاستخدام الأول بعد التفريغ.

· لا يمكن لمضخة التبريد أن تعمل بدون وجود سائل.

· لا تشارك صندوق الطاقة مع آلات اللحام الكهربائية أو المعدات ذات التردد العالي/المتوسط.

· يجب توصيل السلك الأرضي بالمعيار. - المقطع العرضي لا يقل عن 2.5 مم².

· بعد التشغيل، استخدم قلم اختبار للتحقق من عدم كهربة الجهاز خارج الجهاز قبل تشغيل الاختبار.

· قم بتشغيل محرك مضخة الزيت حسب الدليل. لاحظ ما إذا كانت مضخة الزيت معكوسة.

· تم تعديل وإصلاح مفاتيح القرب. التعديلات الصغيرة مسموح بها. التغييرات الرئيسية استشارة خدمة ما بعد البيع.

· ضبط معلمات العاكس قبل المصنع. لا يسمح للمستخدم بتعيين بشكل منفصل.

· لا تضغط على الزر "اليدوي" بسرعة وبشكل متكرر لتجنب إنذار العاكس.

· عند استبدال الأداة أو ضبط حزام القيادة، قم بإيقاف تشغيل مصدر الطاقة الخارجي.

· يجب تأريض طرف التأريض باللونين الأصفر والأخضر. لا تقم بتوصيل خط الطور بالطرف المحايد (N).

· لا تحدد عملية التحميل الزائد. استخدم الأدوات المناسبة وكمية القطع ومعدل التغذية.

· مفتاح قفل صندوق التحكم الكهربائي. قم بإيقاف تشغيل الطاقة والقفل أثناء فحص الصيانة.

الأسئلة المتداولة

ما هو تفتق المغزل لهذا الجهاز؟

إن استدقاق المغزل للمحور العمودي CNC ZSK-4150X4 هو MT4.

ما هو الحد الأقصى لقطر الثقب الذي يمكن تشكيله؟

الحد الأقصى لقطر الثقب هو Ф50mm عند معالجة الأجزاء النحاسية بـ 4 حواف قطع وتغذية لكل دورة 0.16mm/r.

ما هو الحد الأقصى لقطر التنصت؟

الحد الأقصى لقطر التنصت هو Ф50mm لمعالجة الأجزاء النحاسية. ما هي رحلات المحاور X و Y و Z؟ سفر المحور X هو 400 مم، وسفر المحور Y 250 مم، وسفر المحور Z 320 مم.

ما هو نطاق سرعة المغزل؟

يتراوح نطاق سرعة المغزل للمحور Z1 وZ2 من 619 إلى 1420 دورة/دقيقة مع التحكم المؤازر.

ما هي قوة محرك المغزل والوزن الإجمالي للآلة؟

قوة محرك سيرفو المغزل هي 5.5KW عند 380V، والوزن الصافي للآلة هو 2500KG.

ما هو نظام التحكم الذي يستخدمه هذا الجهاز؟

تستخدم الآلة نظام التحكم تايوان Yitu مع الحوار الصديق للإنسان والآلة لسهولة التشغيل.
