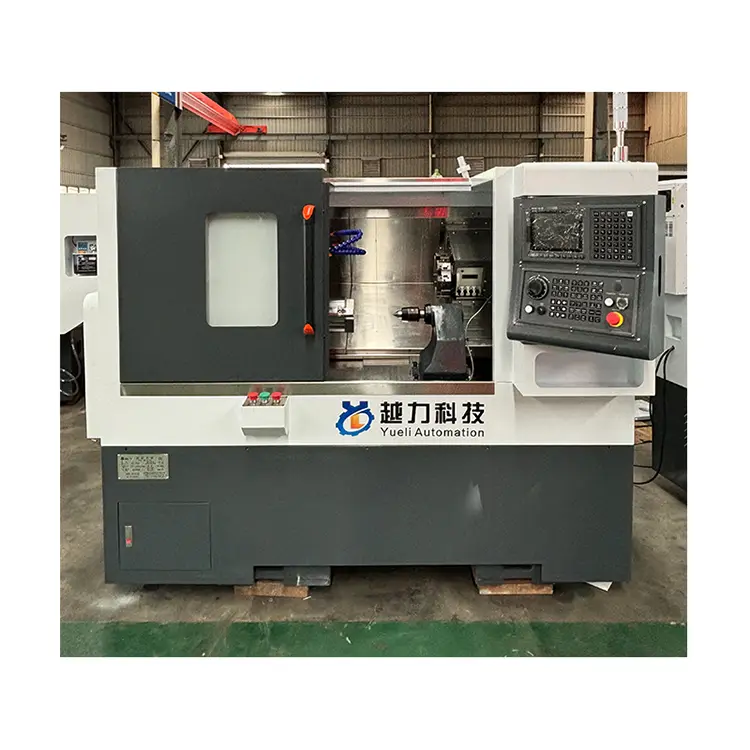

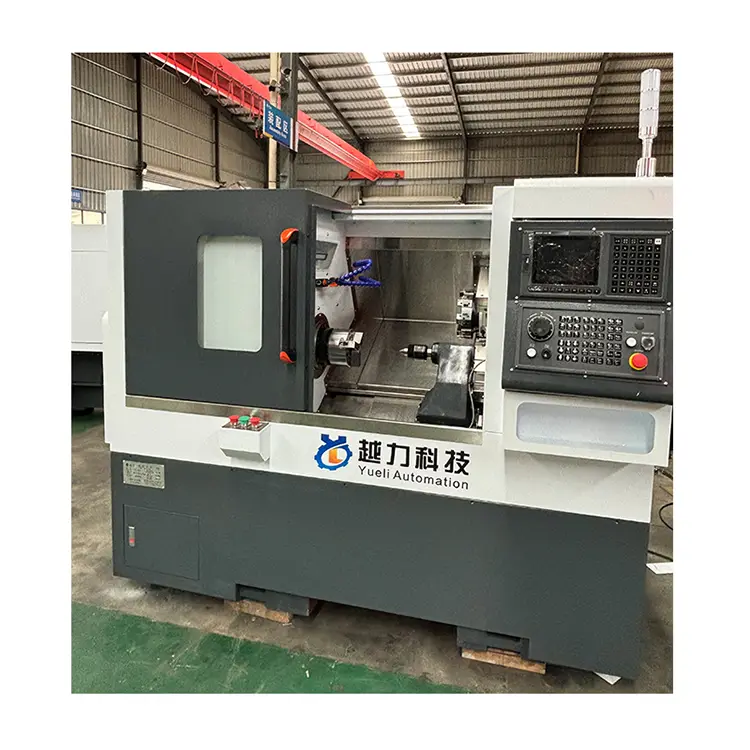

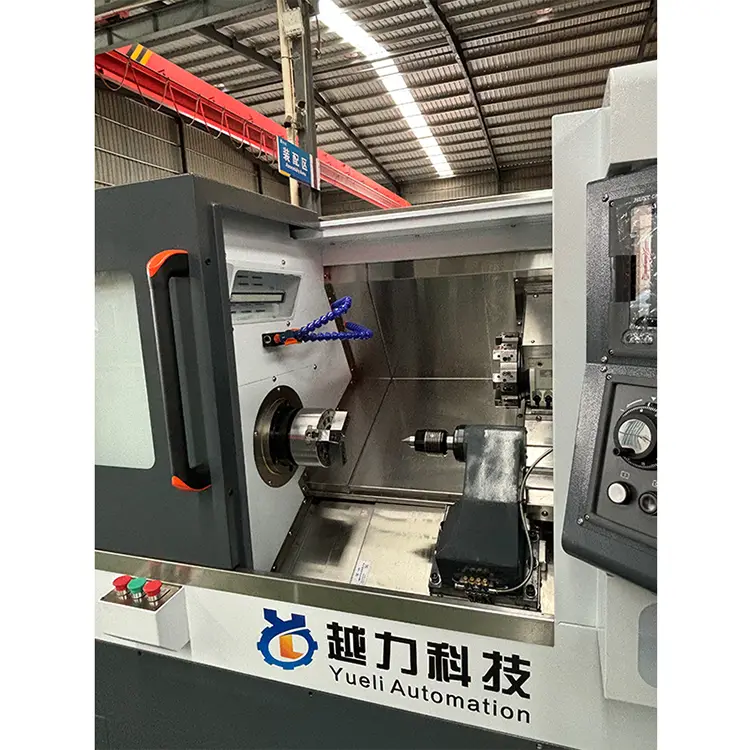

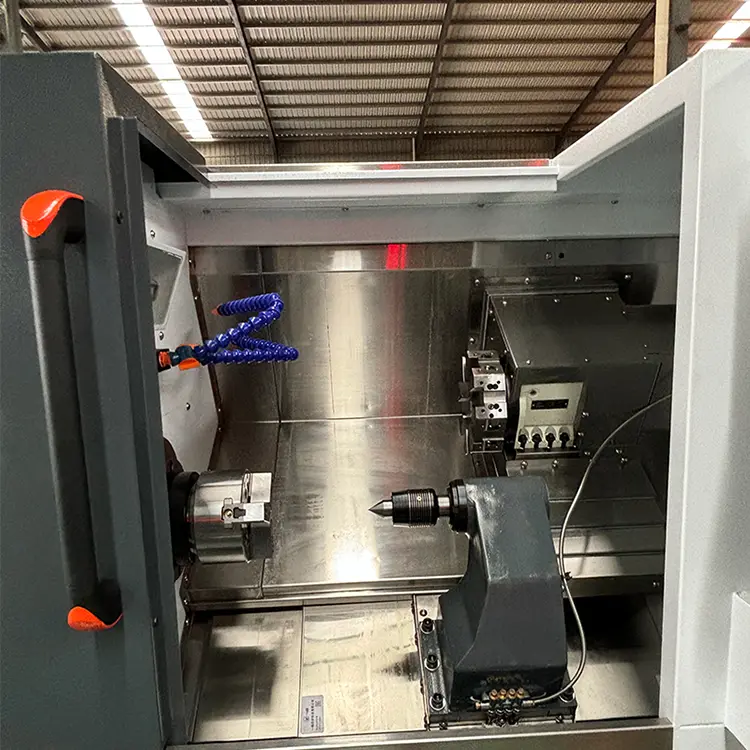

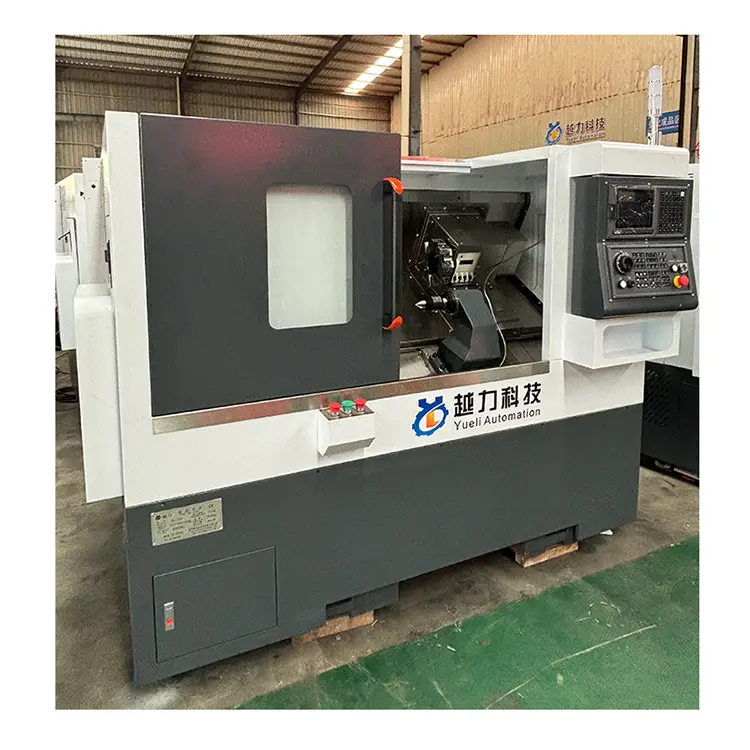

أداة Turret Tail-Top CNC مخرطة

رقم سري

مشروع

وحدة

المواصفات (الأبعاد)

 ملاحظات

1

حجم كونترتوب لوحة السحب

مم

300*260

2

سافر المحور z

مم

460

3

سافر المحور السيني

مم

200

4

أقصى دوران

مم

450

5

المسافة من مركز العمود الرئيسي إلى سطح الطاولة من لوحة السحب

مم

63

6

المسافة من الأرض إلى وسط العمود الرئيسي

مم

1050

7

الحد الأقصى لطول المعالجة

مم

380 (بما في ذلك تشاك)

خذ برج acer LQ63/80-220-8T Servo كمثال

8

أقصى قطر الدوران

مم

375

9

نموذج المغزل (قطر المغزل)

مم

A2-5(170)

10

سرعة المغزل

دورة في الدقيقة

0-5000

11

مواصفات برغي الكرة X.Z

32*10/32*10

12

مواصفات X Guide Rail

30 بكرات

4 منزلق طبيعية

13

Z Guide Rail Specification

30 بكرات

4 تطول منزلق تقليدي

14

طريقة اتصال محرك X.Z الرئيسي

مزامنة الشريط / الاتصال المباشر / الاتصال المباشر

15

X.Z حافة المحرك/توقف

مم

130/110

16

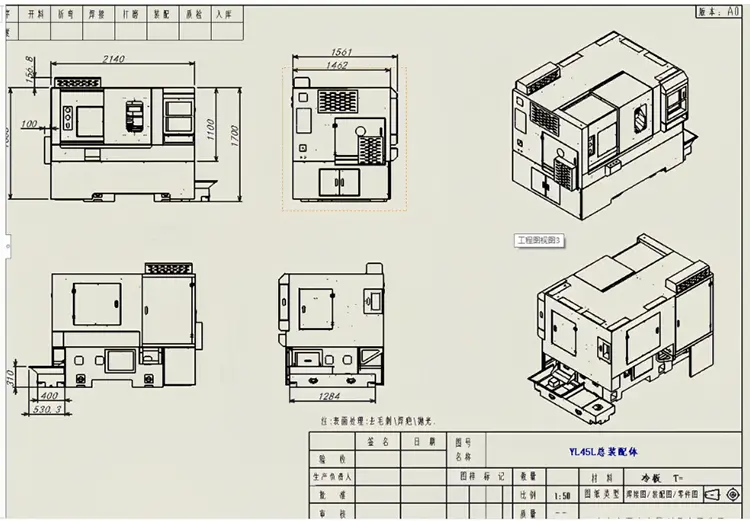

أبعاد الماكينة الضوئية (الطول ، العرض ، الارتفاع)

مم

1875*1021*1263

17

وزن

 طن

حوالي 1.8T

لا يحتوي على مغزل برج الأداة الداخلي والخارجي

18

طريقة تحميل السكين

63 برج المؤازرة

19

شكل ومنحدر السرير

يميل السرير عند 30 درجة

20

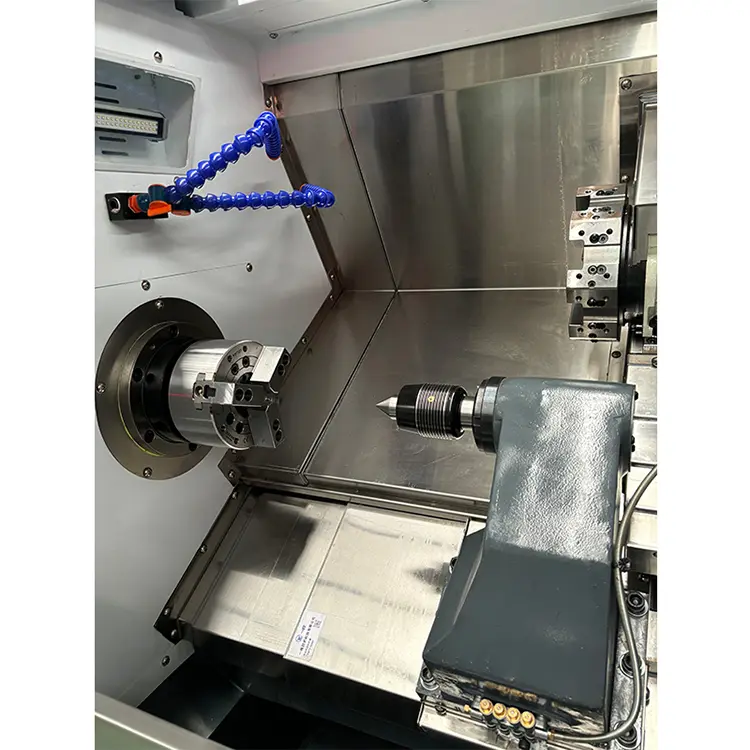

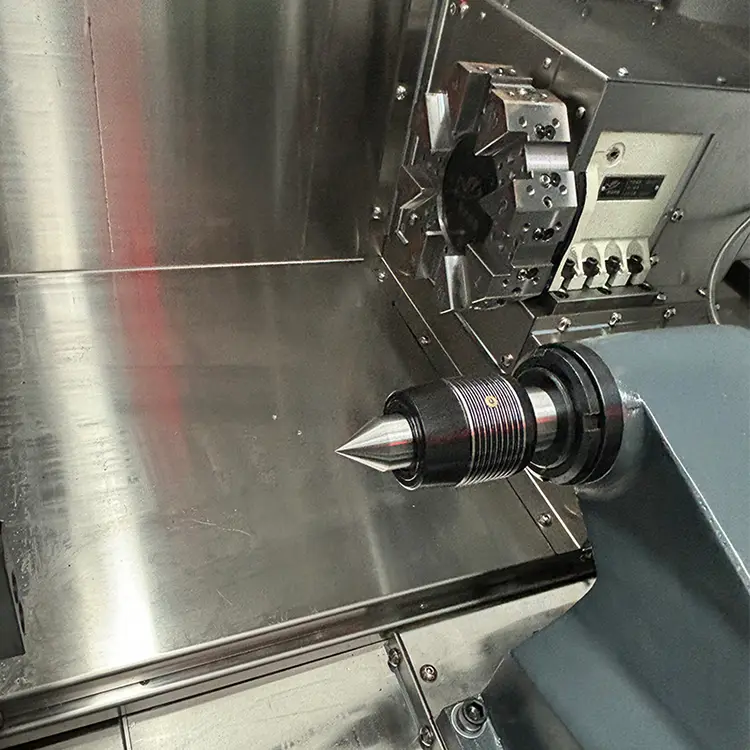

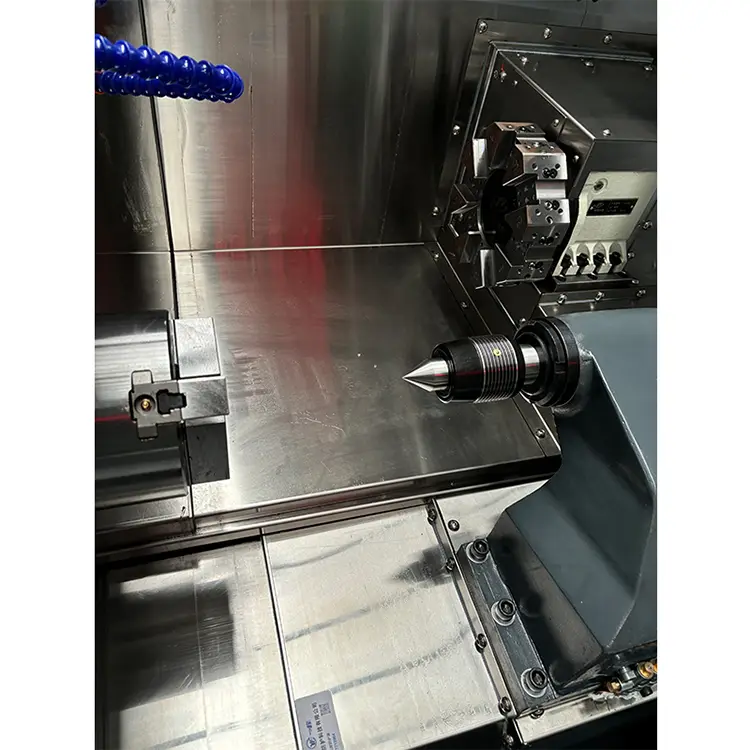

ذيول

مقعد ذيل قضيب السلك

21

طريقة الدفع ذيول

 التغذية الهيدروليكية

22

خط سير المقعد الذيل

500

23

نموذج الذيل

عصفور 4
