آلة الحفر المركبة ذات الخمس محطات الدوارة ذات المحاور الثلاثة

نرحب بقدومك إلى مصنعنا لشراء أحدث آلة الحفر المركبة ذات الخمس محطات مبيعًا والسعر المنخفض والجودة العالية، وتتطلع YueLi إلى التعاون معك.

إرسال استفسار

وصف المنتج

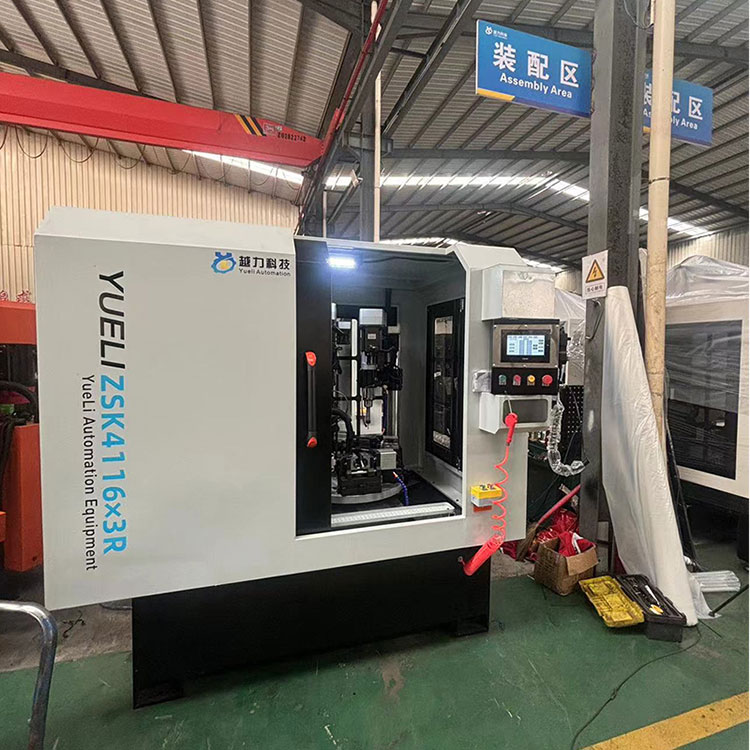

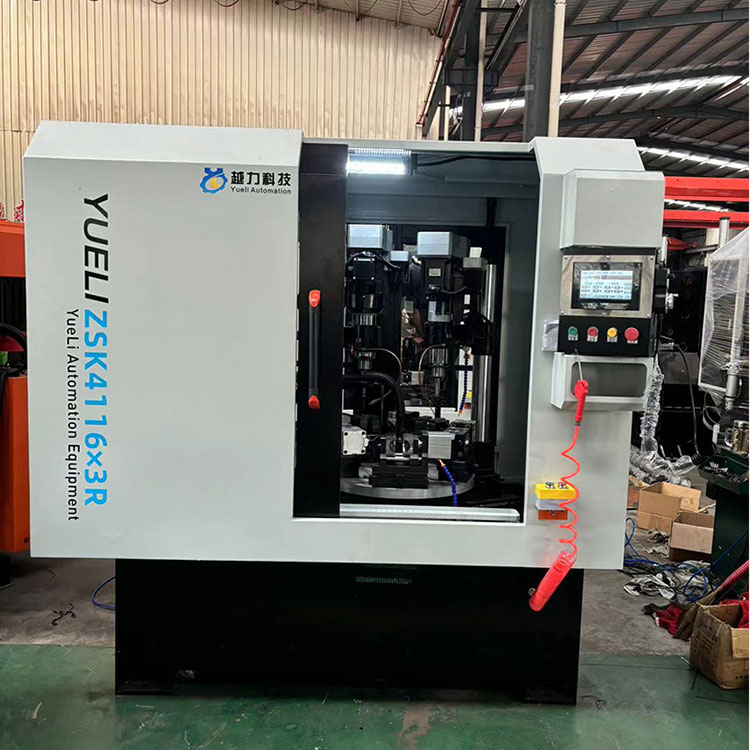

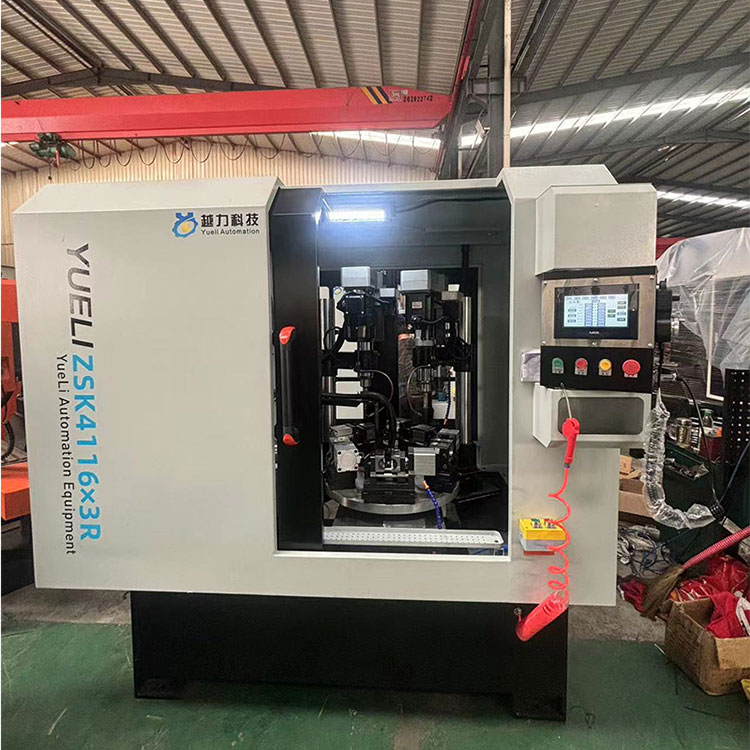

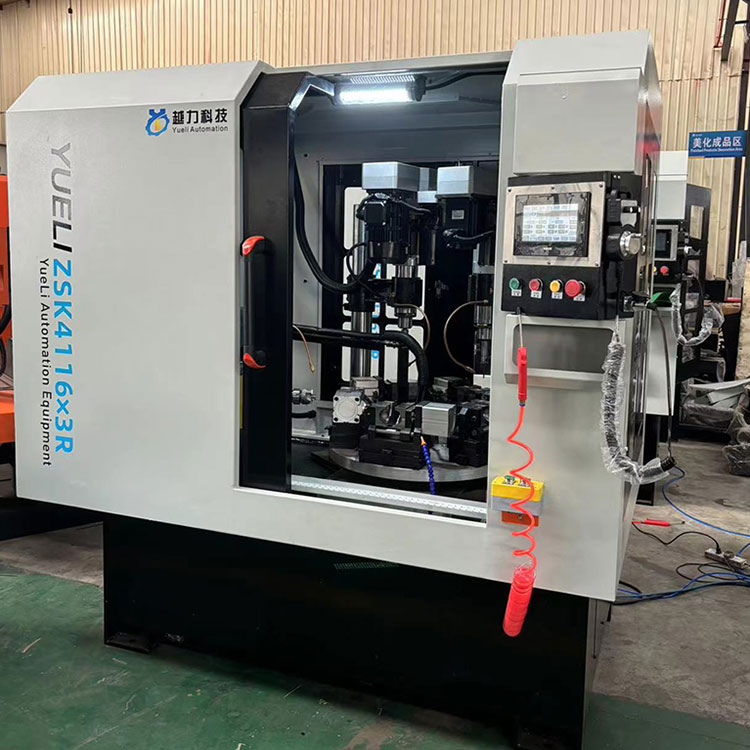

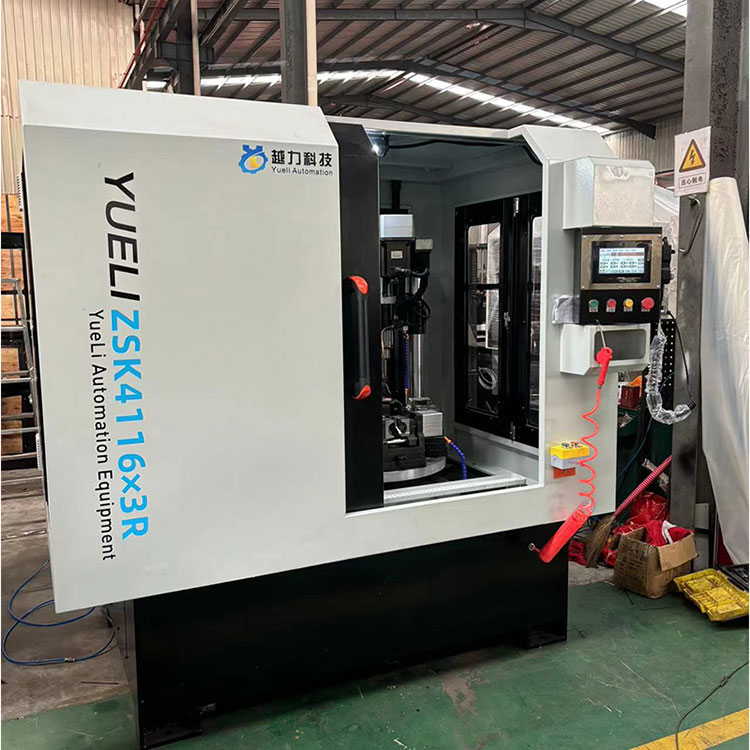

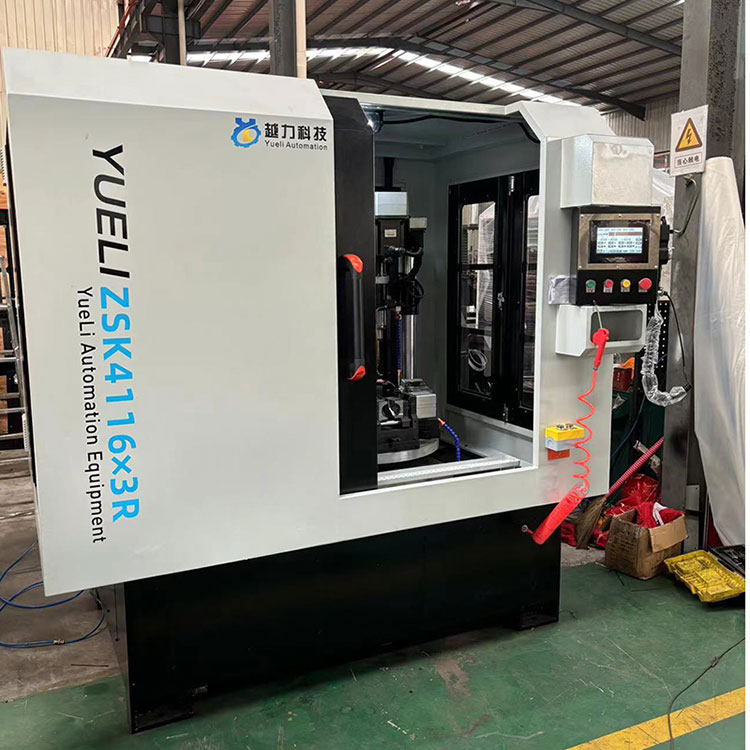

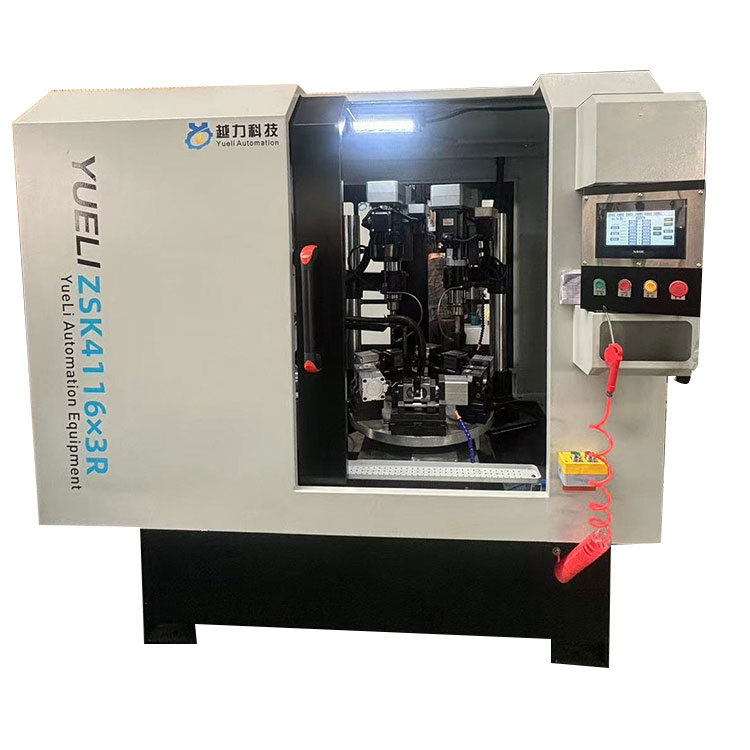

إن آلة الحفر والتنصت ذات الخمس محطات ذات المحاور الثلاثة الدوارة ZSK4116×3 من Yueli Automation Equipment مناسبة لإنتاج ومعالجة منتجات الأبواب الدفعية الكبيرة والمتوسطة الحجم. تتميز أداة الماكينة بمظهر سلس وسخي، وتشغيل بسيط وبديهي، وتعديل مريح، وتعتمد التحكم باستخدام الحاسب الآلي، مع درجة أعلى من الأتمتة، وموثوقية جيدة، وتقليل كثافة اليد العاملة للمشغلين. يمكنها تحقيق تشغيل وإدارة آلات متعددة بواسطة شخص واحد، وهي عبارة عن معدات معالجة مضادة للقاذورات مثالية وفعالة.

التكوين الرئيسي:

رقم سري	اسم المنتج	الموديل/المواصفات	كمية	ماركة
1	قاعدة	مكونات اللحام	1	إنتاج ذاتي
2	محامل المحور الرئيسي	JT6-YL92	6	هاربين
3	الحفر والهجوم على رأس القوة		1	التحكم العددي
4	رأس قوة الحفر	JT6-YL92	2	التحكم العددي
5	قرص التجزئة التلقائي	5 محطات عمل	1	يونتونغ
6	تركيبات الشغل	هوائي	5
7	محرك سيرفو	2.3KW	1	شينجيه
8		750 واط	2	شينجيه
9		1.2 كيلو واط	1	تكون مفتوحة للملاحة
10	الآلات الكهربائية	3KW	1	جينلينغ
11		1.5 كيلو واط	1	نوفان
12		750 واط	1	شنغ شيانغ
13	شاشة تعمل باللمس	TG765S-XT	1	شينجيه
14	المقاولين	LC1N1801	1	شنايدر
15	التحكم PLC	XTM-60T	1	شينجيه
16	تبديل وضع التيار الكهربائي	PMT-24V150W2BA	1	دلتا
17	محول التردد	3PH-380V	1	من السهل القيادة
18	صمام الملف اللولبي	4V210-08	6	Yadek
19	درع	مغلق بالكامل	1

المعلمات التقنية الرئيسية

رقم سري	فئة	مواصفات البيانات	ملاحظات
1	عدد محطات العمل	5 أشخاص
2	القدرة على العمل	الحد الأقصى لقطر الحفر والتنصت لرأس الطاقة هو 13	مكونات الصلب
3	دقة القرص الدوار تجزئة	دقة إخراج جهاز التقسيم هي ± ± 0.03	التكوين المرجعي لمحرك RV75 0.75KW
4	نوع حامل أداة المغزل	JT6-ER20	التكوين القياسي
5	معلمات المغزل	الحد الأقصى لدورة في الدقيقة 0-2000/دقيقة	سرعة قابلة للتعديل
6	طريقة تركيب مقبض السكين	تشديد المسمار يدويا
7	طريقة تثبيت الأداة	ER20 (8 إلى 14)	التكوين القياسي
8	رأس الطاقة الأفقي	مون 4 #
9	نوع حامل أداة المغزل	مورس 4 # ER40 (3 إلى 30)
10	معلمات المغزل	الحد الأقصى لدورة في الدقيقة 0-1500/دقيقة	سرعة قابلة للتعديل
11	دقة العمل	دقة تحديد موضع الثقب 0.05/دقة تحديد المواقع المتكررة 0.03
12	ضغط مصدر الغاز العامل	5-6 كجم/ج㎡
13	قطر طاولة العمل	680 ملم
	القدرة على إمدادات الطاقة	إجمالي الطاقة 10.5 كيلو واط
	حجم الآلة	2070X1860X2100	الموارد المرجعية
	وزن الآلة	حوالي 1600 كجم	الموارد المرجعية

هيكل وأداء أداة الآلة

إن الآلة المركبة للحفر والتنصت ذات المحاور الثلاثة الدوارة ملحومة بأجزاء فولاذية ويتم معالجتها بالشيخوخة الاصطناعية. لديها دقة جيدة والاستقرار. الآلة بأكملها عبارة عن هيكل مدمج، ومجهزة بنظام PLC، ولها قدرة حركة قوية.

1 رأس طاقة للحفر والتنصت، سعة الحفر: 16 مم للأجزاء الفولاذية، 20 مم لأجزاء الألومنيوم، شوط الحفر 100 مواصفات، وضع التغذية: تغذية مؤازرة، محرك رئيسي واحد: 3 كيلو وات، يمكن تعديل رأس الطاقة وفتحة معالجة الأجزاء يدويًا وللأسفل، قبل الضبط، قم بفك المسمارين الموجودين على الأسطح العلوية والسفلية للشريحة، وقم بتدوير العجلة اليدوية لرفع رأس الطاقة وخفضها، ثم أحكم ربط المسمارين بعد وضع رأس الطاقة لمنع رأس الطاقة من الانزلاق في حد ذاته؛ 2 رؤوس طاقة الحفر: سعة الحفر: 13 مم للأجزاء الفولاذية، 16 مم لأجزاء الألومنيوم، شوط الحفر 80 مواصفات، وضع التغذية: تغذية مؤازرة، محرك رئيسي واحد: 2.3 كيلو وات، رؤوس طاقة الحفر والتنصت (JT16) مثبتة عموديًا، و يمكن تعديل الارتفاع المركزي للأجزاء يدويًا لأعلى ولأسفل. مجهزة بقرص دوار منقسم أوتوماتيكيًا بخمس محطات لتحقيق موضع خمس محطات، ويمكن تعديل كل أداة للأمام والخلف واليسار واليمين. سهل التحميل والتفريغ. كل مغزل لديه تحكم مستقل ووظائف الضبط اليدوي. محامل المغزل كلها محامل هاربين. يتمتع نظام التزييت الأوتوماتيكي المتقطع ورأس طاقة الحفر ورأس طاقة التنصت بوظائف سريعة للأمام وبطيئة للأمام والعمل للأمام والخلف السريع.

تدفق العملية: ابدأ تشغيل الماكينة ← قم بتحميل المادة يدويًا إلى موضع التحميل ← أدر القرص الدوار إلى المحطة الأولى ← ثلاث محطات تقوم بمعالجة الحفر والتنصت في نفس الوقت ← التفريغ اليدوي ← أدخل الدورة الثانية.

الهيكل الرئيسي للأداة الآلية:

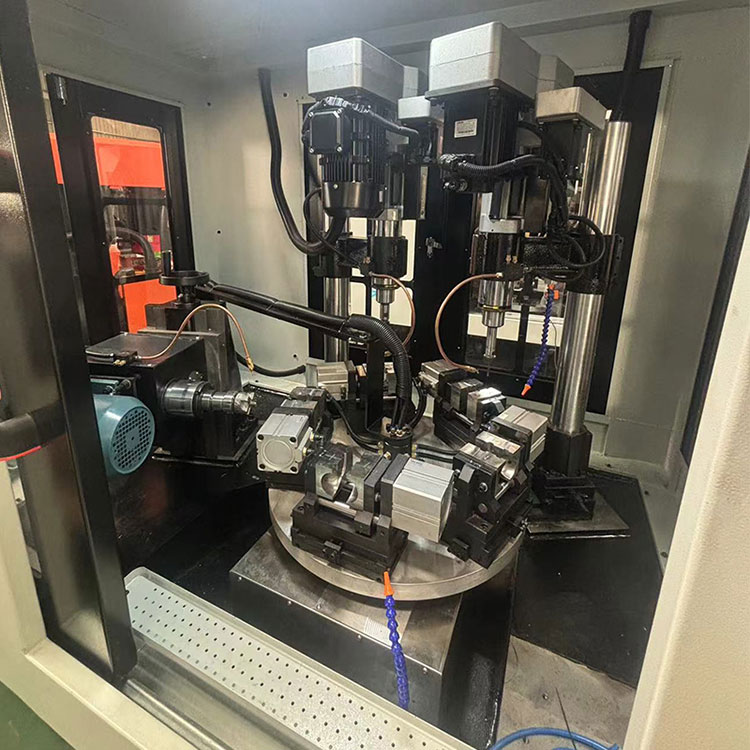

توزيع رأس الطاقة: رأس طاقة أفقي للحفر والطحن، وحدة مغزل حفر عمودية، وحدتي مغزل رأسيتين، قرص دوار أوتوماتيكي من خمس محطات، قاعدة واحدة؛ مجموعة واحدة من نظام الدوائر، وخمس مجموعات من التركيبات، ومجموعة واحدة من حماية الصفائح المعدنية المغلقة بالكامل.
